Развал-схождение колес Geely Atlas NL-3 2WD 4WD. Номинальные значения параметров. Таблица (PDF)

#1

Непрочитанное сообщение Mr. Noise Mnk »

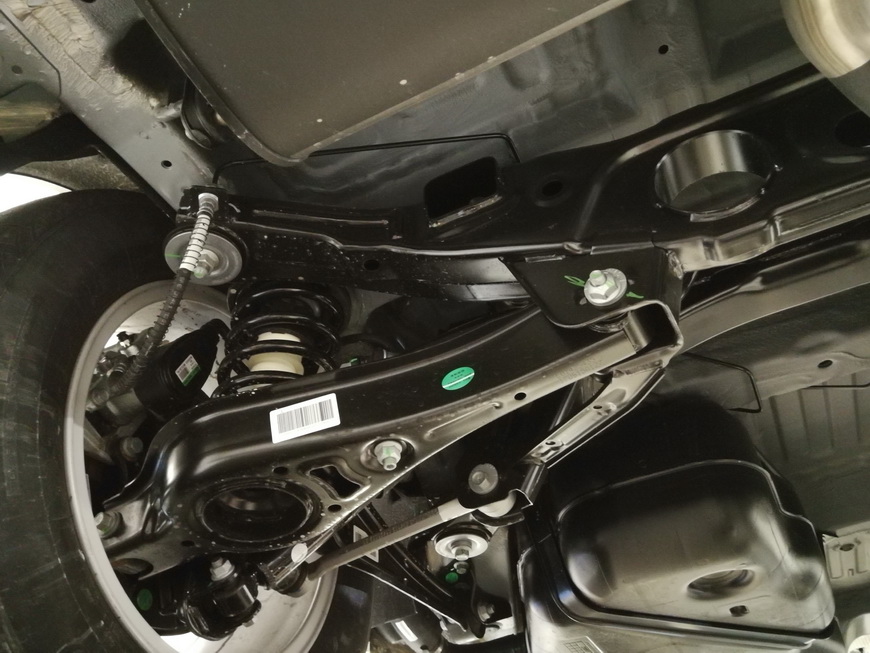

Ходовая Geely Atlas NL-3
Ходовая Geely Atlas NL-3

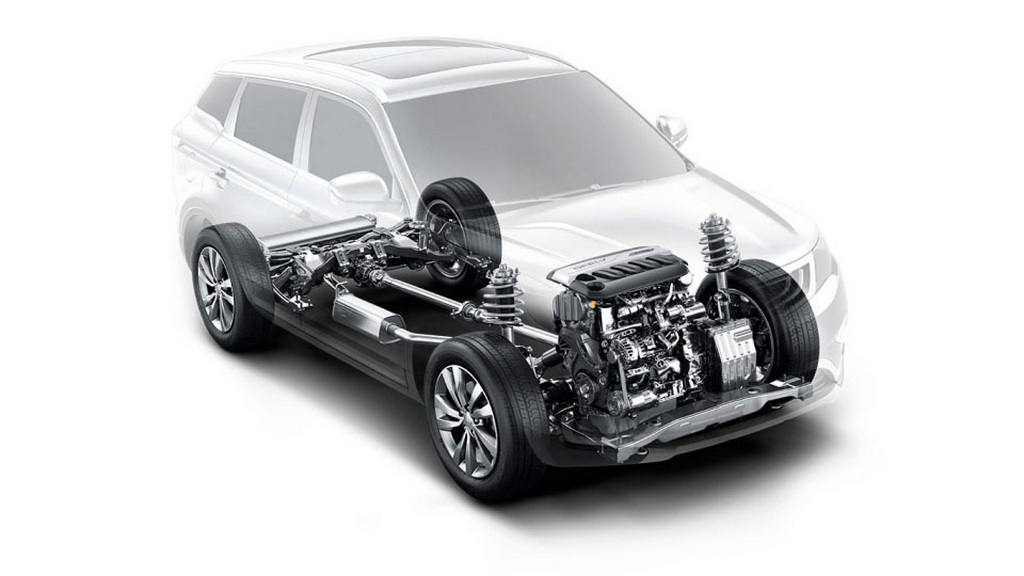

Подвеска Geely Atlas
Подвеска Geely Atlas

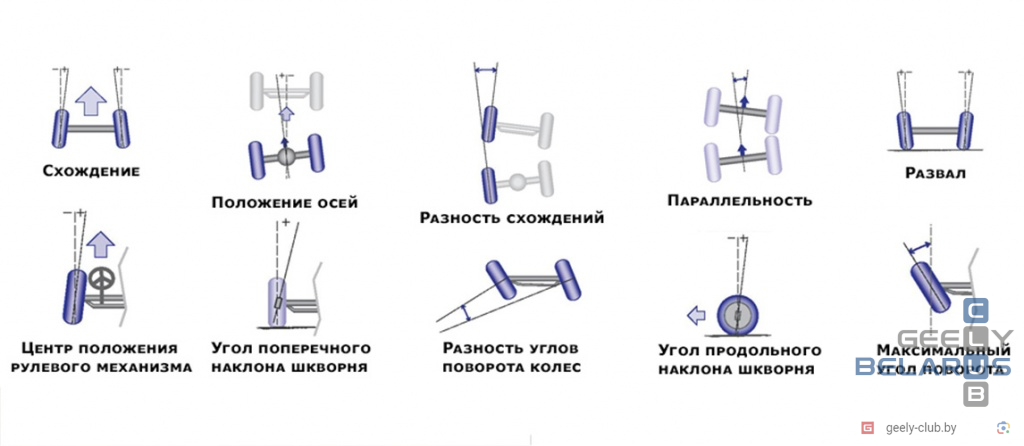

Параметры развал-схождения колес Geely Atlas NL-3 2WD 4WD (Bouye).
Данные для установки углов схождения-развала колес и другие параметры.

Передний мост Geely Atlas NL-3 2x4 4x4
НаименованиеНорма Мин.Норма Макс.
Развал: левый -0°50’ +0°10’
Развал: правый -0°50’ +0°10’
Развал: общий +0°00’ +0°00’
Схождение: левое -0°04’ +0°04’
Схождение: правое -0°04’ +0°04’
Схождение: суммарное -0°08’ +0°08’
Продольный наклон шковрня: левый +5°15’ +6°15’
Продольный наклон шковрня: правый +5°15’ +6°15’
Продольный наклон шковрня: общий +0°00’ +0°00’
Поперечный наклон шковрня: левый +11°00’ +12°00’
Поперечный наклон шковрня: правый +11°00’ +12°00’
Поперечный наклон шковрня: общий - -
Смещение моста - -
Задний мост Geely Atlas NL-3 2x4 4x4
НаименованиеНорма Мин.Норма Макс.
Развал: левый -1°00’ +0°00’
Развал: правый -1°00’+0°00’
Развал: общий - -
Схождение: левое -0°04’ +0°04’
Схождение: правое -0°04’ +0°04’
Схождение: суммарное -0°08’ +0°08’
Смещение моста - -
Угол движения - -
Таблица-параметров-развал-схождения-колес-Geely-Atlas-NL-3-автомобилей-SUV.pdf
Развал-схождение Geely Atlas NL-3 2x4 4x4 (Bouye). Параметры развала-схождения колес. Скачать PDF
(1.43 МБ) 218 скачиваний
