В открытом доступе появился сервисный бюллетень ООО «ДЖИЛИ-МОТОРС» для дилерских центров GEELY со следующим описанием:
ОПИСАНИЕ:
На некоторых автомобилях Atlas при экстремально низких температурах окружающей среды (ниже минус 35 градусов Цельсия) возможно нарушение герметичности подающей топливной трубки (от топливного насоса к топливному фильтру) и обратной топливной трубки. Необходимо выполнить замену топливных трубок на модифицированные, произвести тщательную проверку герметичности всей топливной системы и заменить болт крепления провода заземления статического электричества от топливного фильтра на кузов автомобиля.
Регион: Россия, города кроме: Сыктывкар, Сургут, Нижневартовск, Омск, Новосибирск, Барнаул, Кемерово, Новокузнецк, Красноярск, Иркутск, Челябинск, Екатеринбург, Тюмень, Пермь, Мурманск, Северодвинск, Магнитогорск, Томск
Группа: Топливная система

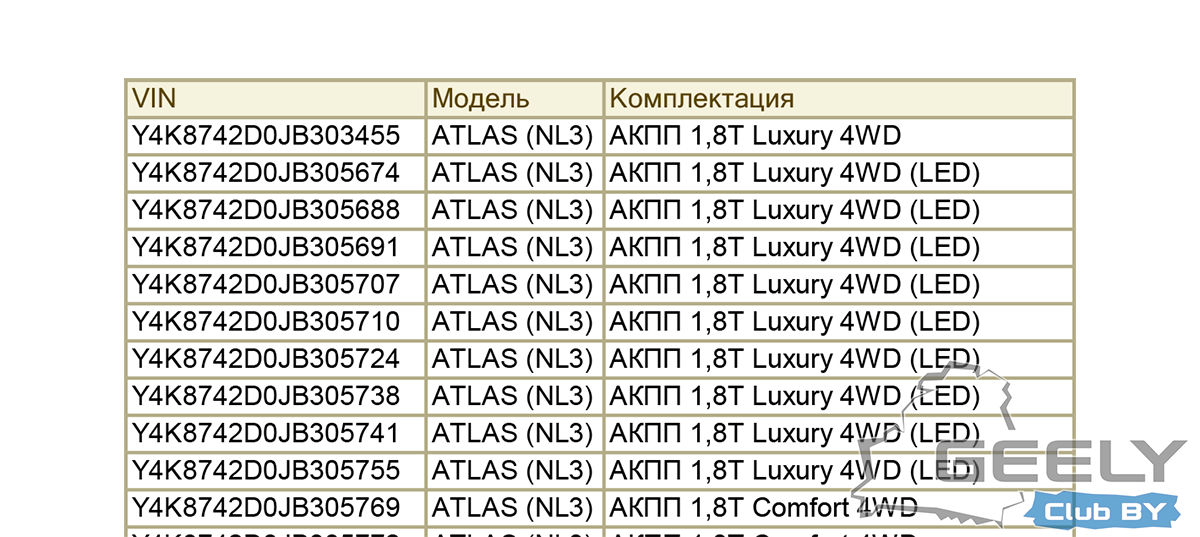

Модель: NL-3 (Atlas)
Дата публикации: 13.01.2021
Тема: Замена топливных магистралей
ПОРЯДОК ПРОВЕДЕНИЯ
1. Выполнить описанные в документе работы на всех новых автомобилях, находящиеся на складе дилерского предприятия.
Внимание! Запрещается выдавать автомобиль покупателю до выполнения работ!
2. Выставить гарантийную рекламацию, в соответствии с гарантийной политикой.
ТРЕБУЕМЫЕ ЗАПАСНЫЕ ЧАСТИ
Трубка топливная 2013004400
Трубка топливная выходная 2013004300
Болт крепления провода заземления JQ140DA0616F71FO
ГАРАНТИЙНАЯ ИНФОРМАЦИЯ
21SC0112-NL3001B
Тип рекламации Сервисная кампания
Код производителя 210213
Код дефекта 2_800_801
Failure part No.301010SN
Работа/код
SNL3881000 - 0,5 н/ч Проверки герметичности и заземления.
SNL3301031 – 1,5 н/ч Замена топливных трубок (подающая и обратная) на топливный фильтр
Подающая трубка: артикул 2013004400
- 01.jpg (18.21 КБ) 10142 просмотра
Обратная трубка: артикул 2013004300
- 02.jpg (14.01 КБ) 10142 просмотра
Также остаются в силе прочие требования по оформлению рекламаций в
соответствии с действующей Гарантийной политикой Geely
ТЕХНОЛОГИЧЕСКАЯ ИНФОРМАЦИЯ
Этап 1
1. Поднять автомобиль на подъёмнике.
2. Снять топливный бак, в соответствии с информацией в Руководстве по ремонту. Топливный фильтр и топливный насос при этом снимать не требуется, поскольку замена топливного бака, в данном случае, не производится.
3. Очистить фланец топливного модуля (продуть сжатым воздухом, протереть салфетками или ветошью).
4. Заменить подающую и обратную топливные трубки.
Обратите особое внимание на качество сборки соединений топливной системы.
Для этого требуется «Сначала-установить, потом-послушать, затем-потянуть, затем-нажать». Первый этап – вставить коннектор топливной трубки на место, второй этап - услышать «щелчок» фиксатора, третий этап - потянуть трубку в сторону снятия и удостовериться в правильности и надёжности фиксации, четвёртый этап – снова нажать трубку в сторону места соединения, для снятия нагрузки с фиксатора.
Все болты необходимо затянуть с правильным моментом затяжки, в соответствии с Руководством по ремонту.

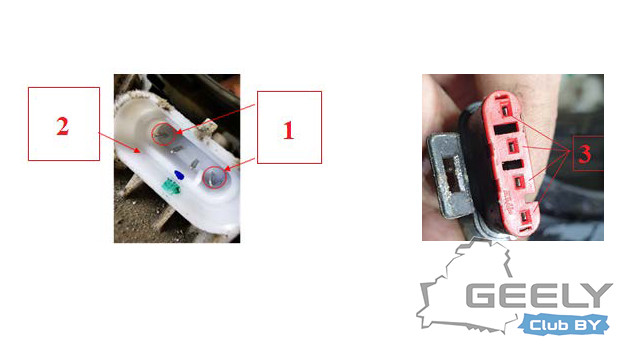

5. Проверить состояние контактов в разъёме топливного модуля и в разъёме жгута электропроводки:
5.1. Проверить на наличие признаков изменения цвета и/или оплавления пинов со всех сторон и пластика в основании пинов.
5.2. Проверить на наличие признаков изменения цвета и/или оплавления пластика корпуса.
5.3. Проверить на наличие признаков изменения цвета и/или оплавления пинов и пластика в разъёме
При наличии признаков оплавления – сделать чёткие фото, наглядно иллюстрирующие неисправность, и заменить топливный модуль и жгут эл. проводки. Выставить отдельные рекламации на замену топливного модуля и жгута электропроводки.

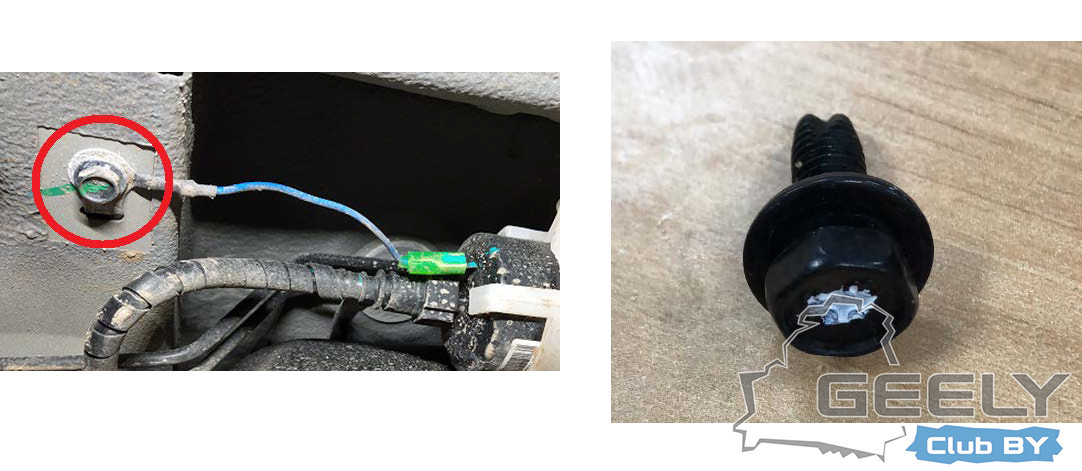

6. Заменить болт крепления к кузову провода заземления топливного фильтра, на модифицированный. Момент затяжки составляет 9 ± 1 Nm.
При замене болта - внимательно осмотреть контакты на проводе заземления статического электричества от топливного фильтра на кузов автомобиля, при необходимости (при наличии признаков окисления или коррозии) зачистить контакты наждачной бумагой.

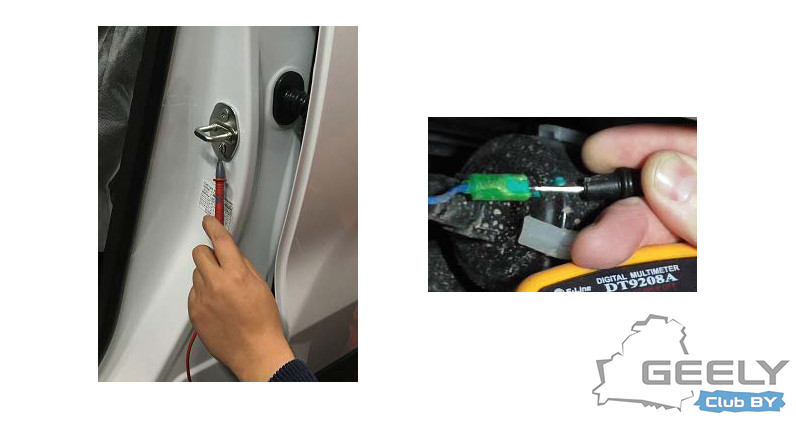

7. После установки нового болта - проверить наличие контакта между корпусом топливного фильтра и кузовом автомобиля, путём измерения сопротивления при помощи мультиметра. Величина сопротивления должна составлять не более 100 Ом.
При этом щуп мультиметра обязательно должен касаться клеммы непосредственно на корпусе топливного фильтра, а не клеммы на проводе заземления.
Если сопротивление при измерении составляет более 100 Ом – ещё раз проверить качество контактов провода заземления на корпусе топливного фильтра и на кузове автомобиля и, при необходимости, выполнить повторную очистку.
8. Установить топливный бак, в соответствии с информацией в Руководстве по ремонту.
Примечание: Не забудьте очистить наружную поверхность топливного бака и топливные трубки от остатков и следов топлива, после замены топливопровода.
Для очистки рекомендуется воспользоваться очистителем тормозов и сжатым воздухом.

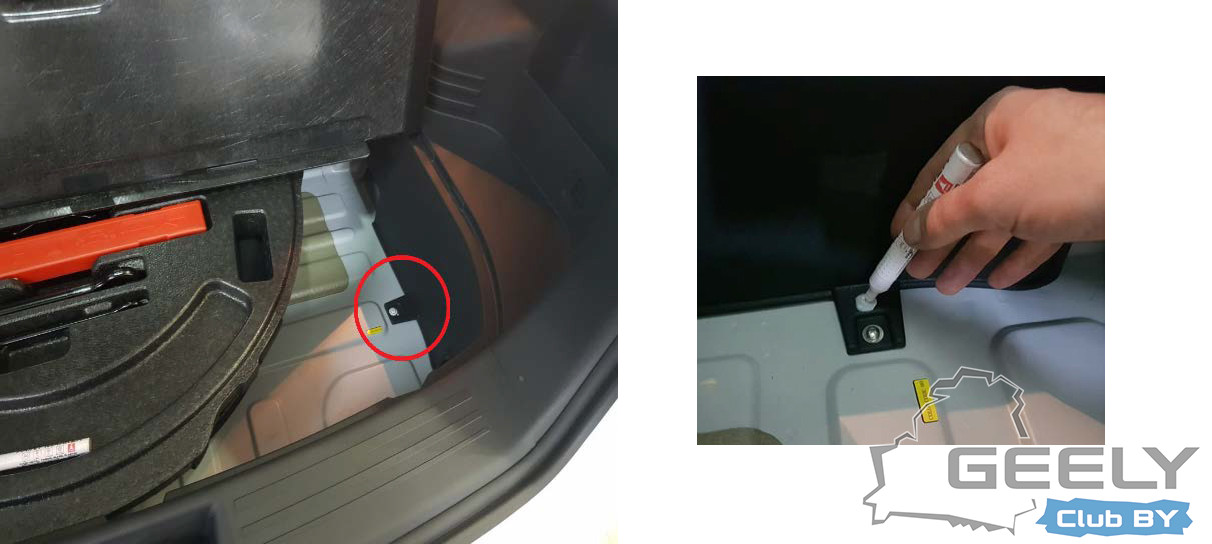

9. Поставить метку белым маркером (можно воспользоваться канцелярской корректирующей жидкостью, типа «Штрих») на креплении обшивки, в багажном отделении справа
10. Перейти ко второму этапу работ.
Этап 2
1. Снять подушку заднего сиденья.

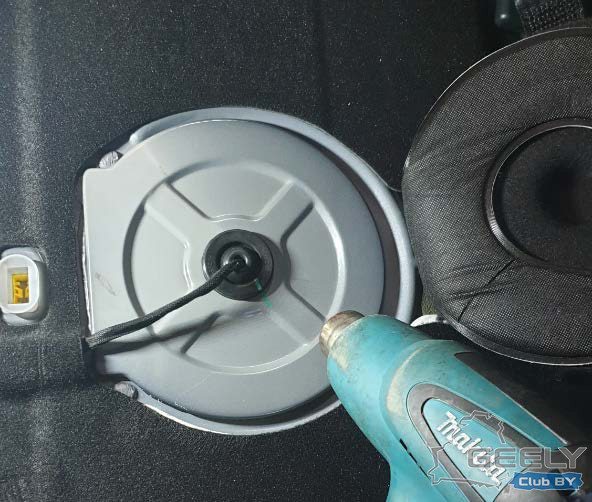

2. Круговым движением фена нагреть лючок топливного модуля (в полу под сиденьем, слева), для разогрева клеевого герметика.
3. Аккуратно открыть лючок, поддевая его плоской отвёрткой.
4. Запустить двигатель. Внимательно осмотреть соединения топливных трубок и фланец топливного модуля. При наличии влажных участков – проверить по запаху, вода это или бензин.
5. Ещё раз проверить на наличие следов утечки топлива (визуальные признаки, запах топлива).
Утечка может быть не явной, осмотрите места соединения топливных магистралей и фланец топливного модуля самым тщательным образом!
- LSB_2020_010_ver_3_Замена_топливных_магистралей_Atlas-13.jpg (27.36 КБ) 10142 просмотра
6. При отсутствии признаков утечки в местах соединения и в корпусе фланца топливного модуля – установить на место лючок топливного модуля, круговым движением фена нагреть лючок, для разогрева клеевого герметика, и сильно прижать к кузову.
7. Установить подушку заднего сиденья.
8. При наличии признаков утечки топлива из фланца топливного модуля:
8.1. Зафиксировать неисправность на видео.
8.2. Пометить маркером место утечки.
- LSB_2020_010_ver_3_Замена_топливных_магистралей_Atlas-14.jpg (26.94 КБ) 10142 просмотра
8.3. Заменить топливный модуль.
Для выполнения работ по замене топливного модуля воспользуйтесь информацией в Руководстве по ремонту.

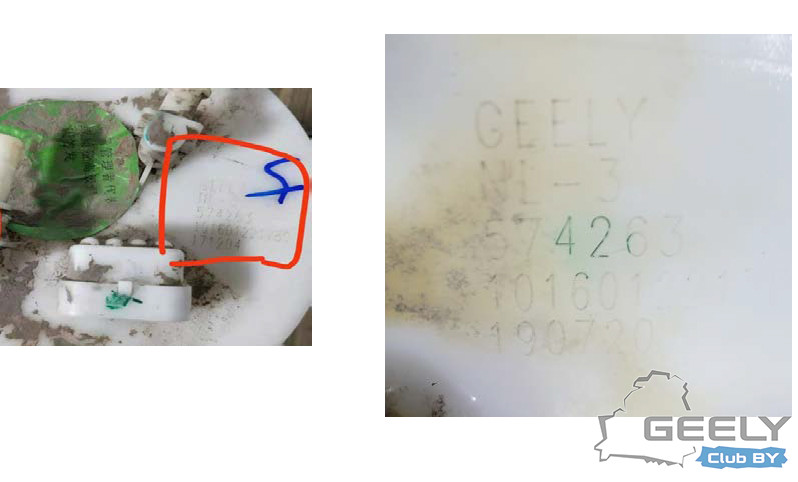

8.4. Сфотографировать маркировку партии старого и нового топливных модулей.
Маркировка находится на фланце топливного модуля. Убедитесь, пожалуйста, что все символы маркировки можно будет рассмотреть на фото.
8.5. Выставить отдельную гарантийную рекламацию на замену топливного модуля.
По окончании работ ещё раз тщательно проверить отсутствие признаков утечки!
Скачать СЕРВИСНЫЙ БЮЛЛЕТЕНЬ Номер: LSB-2020-010 (ver. 3)
Сие действия ведутся в рамках свежей сервисной кампании по предотвращению самовозгорания автомобилей, которые имели место не так давно. Чему подтверждением является сервисный бюллетень LSB-2020-010 (ver. 3).
