Освещение и лампы Geely Atlas - тип, цоколь, мощность. Самостоятельная замена ламп Geely Atlas NL-3

#1

Непрочитанное сообщение Mr. Noise Mnk »


Согласно руководства по эксплуатации Geely Atlas NL-3 замена ламп описана так:

Замена ламп
Как правило, для замены лампы необходимо снять некоторые компоненты автомобиля. Поэтому выполнение соответствующих работ требует профессиональных навыков. Замена ламп, расположенных в зоне моторного отсека, сопряжена с дополнительными трудностями и риском, поскольку в моторном отсеке имеются многочисленные горячие и движущиеся детали.
Для замены ламп обратитесь в авторизованный сервисный центр Geely.


Также в руководстве не представлена информация по типу цоколей ламп, а лишь - наименование, количество, цвет свечения, мощность (Вт) и тип (галогенная/светодиод).

Дадим информацию по установленным лампам в Джили Атлас - цоколь, мощность, цвет свечения

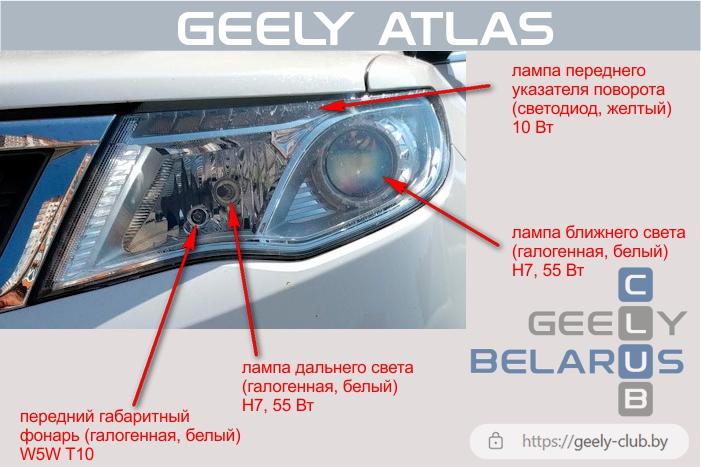

ПЕРЕДНЯЯ ФАРА GEELY ATLAS NL-3:
1) Лампа переднего указателя поворота - светодиод, желтый
2) Лампа ближнего света - галогенная, белый, H7 12V 55W
3) Лампа дальнего света - галогенная, белый, H7 12V 55W
4) Передний габаритный фонарь - галогенная, белый, W5W T10 5 Вт

Головной свет Geely Atlas (не LED), типы используемых ламп



ДНЕВНОЙ ХОДОВОЙ ОГОНЬ GEELY ATLAS NL-3 бывают в 2-х разных вариантах в зависимости от комплектации:
1) Галогеновые дневные ходовые огни
1.1) для комплектации Geely Atlas 2.0 6MT механика (Base и Comfort)
  • галогенная лампа P21W (21 Ватт);
1.2) для комплектации Geely Atlas 1.8 Турбо AT LED внизу в бампере установлены ПТФ, т.к. ДХО в такой комплектации перенесено в блок основной головной фары (в виде реснички)
  • галогенная лампа H8 12V 35W

2) Светодиодные дневные ходовые огни (LED) - для комплектаций 2.4L / Euro 5 / 6AT (4X2) (Comfort и Luxury), 2.4L / Euro 5 / 6AT (4X4) (Comfort и Luxury)
  • светодиод, белый, скорее всего мощность составляет 4W
*Особенность работы! Во время включения указателя поворота происходит отключение обоих фонарей ДХО в Geely Atlas.
О разумности такого алгоритма работы дневных ходовых огней есть рассуждения в этой ветке форума.

ДХО Geely Atlas, галогеновые дневные ходовые огни - для комплектаций 2.0 / 6MT (Base и Comfort)

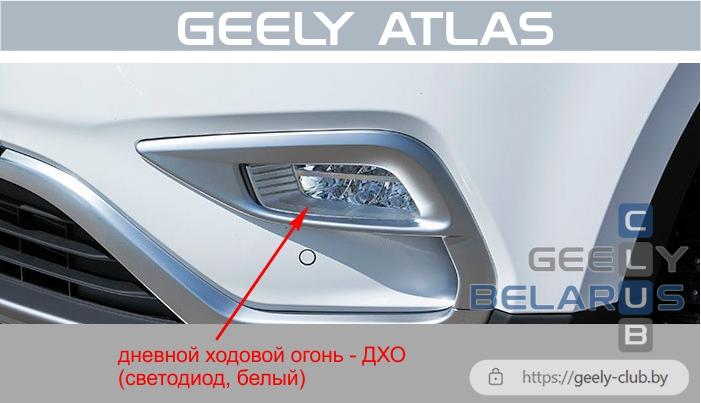

ДХО Geely Atlas, светодиод, белый (дневные ходовые огни) - для комплектаций 2.4 / 6AT (4X2) (4X4) (Comfort и Luxury)


Замена ДХО на Geely Atlas Comfort 2.0 6MT - с галогена на LED

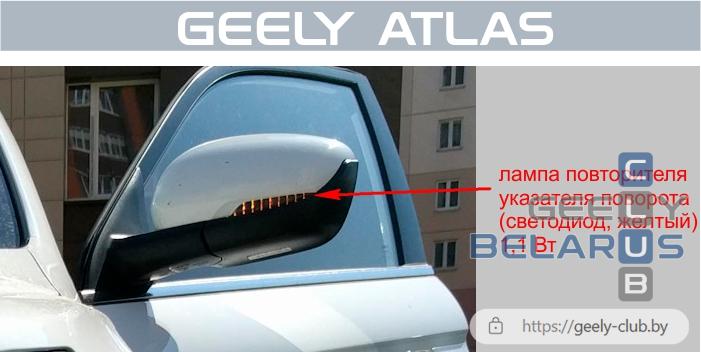

ЛАМПА ПОВТОРИТЕЛЯ УКАЗАТЕЛЯ ПОВОРОТА GEELY ATLAS NL-3 - светодиод, желтый, 1.1 Вт
повторитель-указателя-поворота-geely atlas.jpg
Лампа повторителя указателя поворота Geely Atlas расположена на фронтальной стороне корпуса бокового зеркала

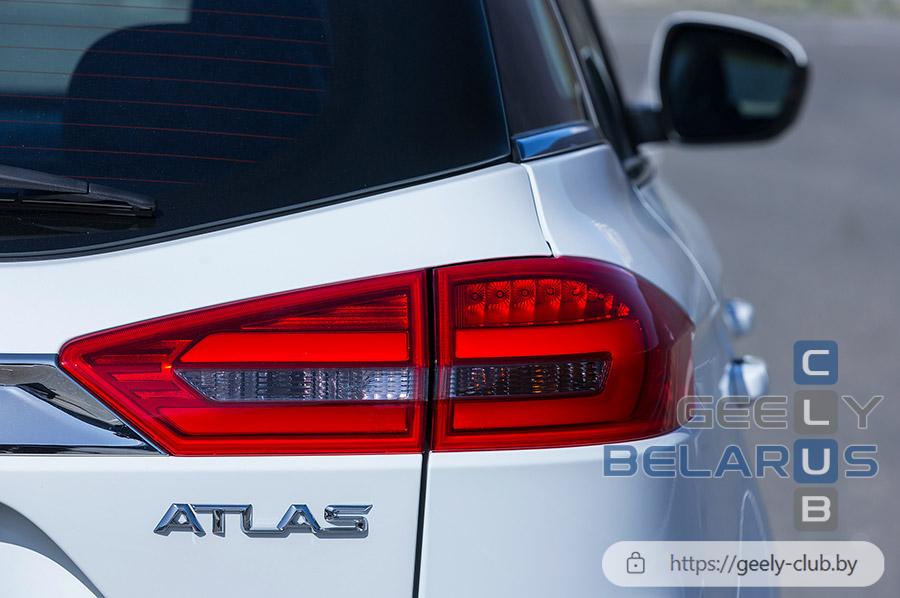

ЗАДНЕЕ ОСВЕЩЕНИЕ GEELY ATLAS:
Фонарь заднего хода - W16W T15, 2 шт.
Указатель поворота - WY21W 12V, 21W, 2 шт. (ОРАНЖЕВАЯ бесцокольная лампа)
Лампа заднего противотуманного фонаря - P21W 12W, 1 шт.
Подсветка номера - W5W 12V T10, 2 шт.

САЛОННОЕ (ВНУТРЕННЕЕ) ОСВЕЩЕНИЕ GEELY ATLAS:
Подсветка багажника - W5W 12V T10, 1 шт.
Освещение салона - W5W 12V T10, 4 шт.
Подсветка бардачка - C5W 12V 31mm, 1 шт.
Дверные лампы - W5W 12V, 4 шт.

[РУКОВОДСТВО]: Замена лампы подсветки номера Geely Atlas NL-3. Как извлечь плафон подсветки номера

[РУКОВОДСТВО]: Замена лампы заднего хода Geely Atlas (иллюстрации)



Познакомившись с типами ламп ближнего, дальнего света и габаритов для замены в случае выхода из строя лампы (перегорания), в этой ветке можете делиться своими мыслями и опытом, как улучшить или изменить штатный свет Джили Атласа, чего не хватает и т.д.

В обсуждении головного света часто используется выражение "колхозный тюнинг". Это скорее связано с установкой светодиодных ламп сомнительного производства, где импровизированная нить накала находится совсем не в нужном месте - отличном от оригинальной конструкции галогенных ламп. Таким образом, вносятся изменения в конструкцию, световой пучок распределяется не верно. И как следствие, кроме освещения дороги, слепится всё и все на встречном пути.

Помните!
Улучшая свет себе - не ухудшите его для встречного транспорта
>> СПИСОК >> Аксессуары, оборудование, запчасти для Geely Atlas, Coolray, Emgrand X7, Emgrand 7, Geely Tugella FY11

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
zeon9111 Belarus
Сообщения: 5
Стаж: 2 года 2 месяца
Авто: Geely Atlas 2.0
Город: Гомель

Re: Лампы Geely Atlas. Как самостоятельно заменить лампу в фаре Geely Atlas NL-3

#2

Непрочитанное сообщение zeon9111 »


Во время включения указателя поворота один из фонарей ДХО(по стороне поворотника) - гаснет.


это точно про Geely Atlas NL-3? Или я что-то путаю?
Аватара пользователя
Mr. Noise Mnk Greece
Участник GEELY Club Belarus
Сообщения: 506
Стаж: 2 года 7 месяцев
Авто: Geely Atlas 2.4
Город: Минск

Re: Лампы Geely Atlas. Как самостоятельно заменить лампочку головного света Geely Atlas NL-3

#3

Непрочитанное сообщение Mr. Noise Mnk »


[Внесли правку]
:!:
Спасибо за внимательность и своевременное замечание.
Как раз на предмет разумности такого алгоритма работы дневных ходовых огней в Атласе рассуждали в теме Ходовые огни Geely Atlas (ДХО). Особенность работы.
>> СПИСОК >> Аксессуары, оборудование, запчасти для Geely Atlas, Coolray, Emgrand X7, Emgrand 7, Geely Tugella FY11

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Deutscher Belarus
Сообщения: 8
Стаж: 1 год 11 месяцев
Авто: Geely Atlas 2.4 Luxury
Город: Минск

Re: Лампы светооптики Geely Atlas. Как самостоятельно заменить лампы в фарах Geely Atlas NL-3

#4

Непрочитанное сообщение Deutscher »


Кто-то может посоветовать качественные LED лампы W5W в габариты? Чтоб не почернели через месяц от температуры... Хотелось бы белого цвета чтобы сочетались с ДХО. И, кстати, "Как самостоятельно заменить?"). Спасибо.

Вот, вроде неплохой вариант: https://catalog.onliner.by/compare/2880cw02b+2850cw02b
Еще вопрос при перегоревшей лампе у нас есть индикация на панели?
В некоторых авто после смены на диоды появляются ошибки на панели. А как в Geely Atlas?
Аватара пользователя
Lelik
Участник GEELY Club Belarus
Сообщения: 230
Стаж: 2 года 6 месяцев
Авто: Geely Atlas 2.0 МКПП
Город: ***

Re: Лампы светооптики Geely Atlas. Как самостоятельно заменить лампы в фарах Geely Atlas NL-3

#5

Непрочитанное сообщение Lelik »

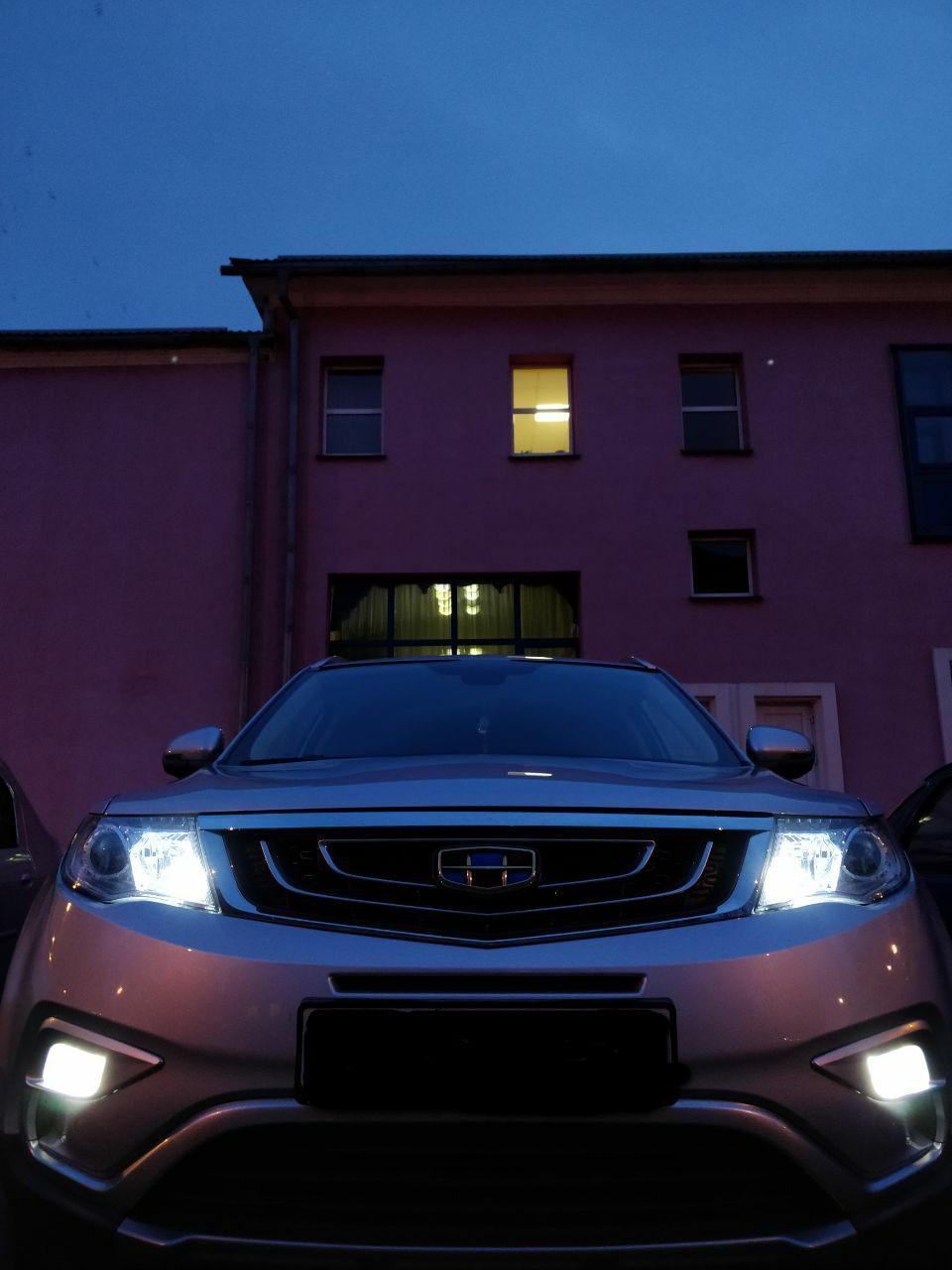

Я себе такие намутил
Narva Range Power LED W5W T10 12V 0.6W 6000K 18003400
До
До
После
После
Аватара пользователя
Mr. Noise Mnk Greece
Участник GEELY Club Belarus
Сообщения: 506
Стаж: 2 года 7 месяцев
Авто: Geely Atlas 2.4
Город: Минск

Лампы габаритов, салона и багажника Geely Atlas - T10 W5W. Выбираем LED. Как самостоятельно заменить лампочки Geely Atla

#6

Непрочитанное сообщение Mr. Noise Mnk »


РАЗ

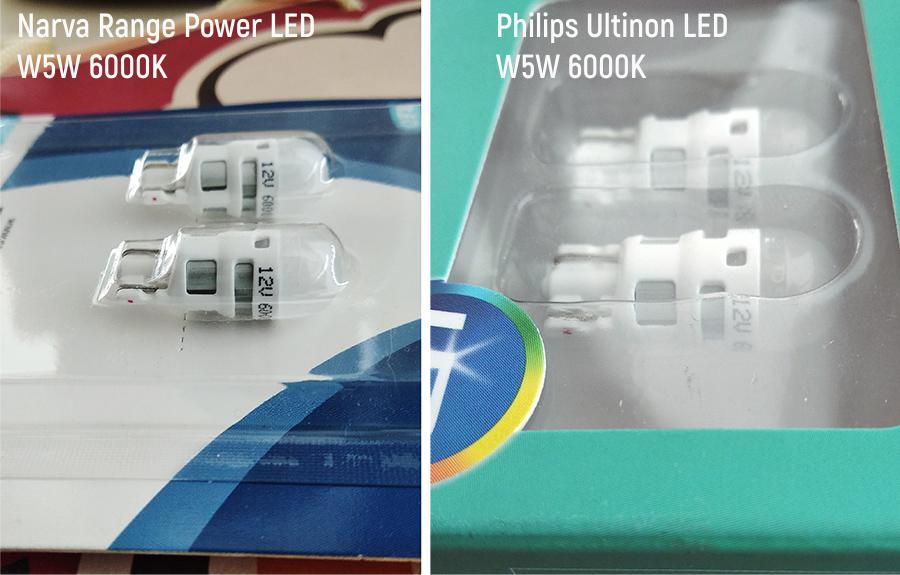

Дешево, надежно и сердито лампы в габариты от этих двух производителей - NARVA и PHILIPS:
1) Narva Range Power LED W5W 12V 1,1W (W2,1x9,5d) T10 6000K (блистер 2 шт.) На упаковке указана мощность 1,1W
2) Philips Ultinon LED W5W 6000K (2 шт.) На упаковке мощность указана

При установке Narva Range Power LED W5W и Philips Ultinon LED W5W следует учитывать полярность. ВАЖНА ПОЛЯРНОСТЬ при установке!
Если подключенная лампа не включилась, следует извлечь и изменив полярность установить с другом положении.

Обращаю внимание, что Narva уже куплена концерном Philips. Как видно на фото, исполнение лампочек совершенно одинаково - корпус и маркировка. (Смотрите фото ниже)
!!! При этом стоимость Philips Ultinon LED W5W 6000K выше, чем Narva Range Power LED W5W.

Выбор очевиден в пользу Narva Range Power LED W5W 12V 1,1W (W2,1x9,5d) T10 6000K

Примерно в одинаковый период в двух Атласах установили комплекты габаритов от этих двух производителей. Будем наблюдать, какая "паста" прослужит дольше.
Выбрана температура света 6000K - она схожа с ПТФ LED Атласа.
В плафонах освещения багажника Atlas и Emgrand X7 установлены лампы с таким же цоколем W5W T10 - но рекомендовал бы для комфортного и "правильного" освещения более теплый свет. Для освещения багажника стоит применить лампы с температурой света 4000K. Есть такие же Philips Ultinon LED W5W 4000K, у Нарва - только 6000K.(Narva Range Power LED W5W 12V 4000K - не существует в природе!)

1) Narva Range Power LED W5W 12V 1,1W (W2,1x9,5d) T10 LED 6000K (блистер 2 шт.)<br />2) Philips Ultinon LED W5W 6000K (2 шт.)
1) Narva Range Power LED W5W 12V 1,1W (W2,1x9,5d) T10 LED 6000K (блистер 2 шт.)
2) Philips Ultinon LED W5W 6000K (2 шт.)
1) Narva Range Power LED W5W 12V 1,1W (W2,1x9,5d) T10 LED 6000K (блистер 2 шт.)<br />2) Philips Ultinon LED W5W 6000K (2 шт.)
1) Narva Range Power LED W5W 12V 1,1W (W2,1x9,5d) T10 LED 6000K (блистер 2 шт.)
2) Philips Ultinon LED W5W 6000K (2 шт.)
1) Narva Range Power LED W5W 12V 1,1W (W2,1x9,5d) T10 LED 6000K (блистер 2 шт.)<br />2) Philips Ultinon LED W5W 6000K (2 шт.)
1) Narva Range Power LED W5W 12V 1,1W (W2,1x9,5d) T10 LED 6000K (блистер 2 шт.)
2) Philips Ultinon LED W5W 6000K (2 шт.)


Также есть серия W5W Philips X-treme Ultinon LED (доступны с разной температурой света - 4000K, 6000K, 8000K)
Стоимость W5W Philips X-treme Ultinon LED - уходит далеко вверх ((
Превышение цены над серией Philips Ultinon LED W5W - 2 раза
Превышение цены над серией Narva Range Power LED W5W - 3 раза
Никакого ВАУ - НЕТ! Преимущество одно - вся линейка ламп Philips X-treme Ultinon не чувствительна к соответствию полярности при установке (лампа в любом положении в патроне будет светить. ПОЛЯРНОСТЬ НЕ ВАЖНА)

Вывод и выбор очевидны!

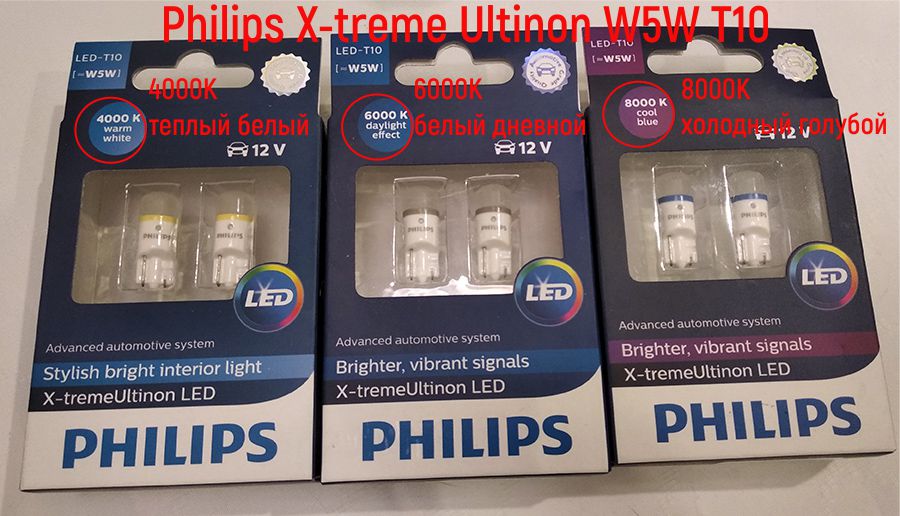

W5W Philips X-treme Ultinon LED:<br />1) 4000K<br />2) 6000K<br />3) 8000K
W5W Philips X-treme Ultinon LED:
1) 4000K
2) 6000K
3) 8000K



ДВА
На приборной панели Geely Atlas нет индикации перегоревших ламп, также нет необходимости в LED лампах с обманкой!

ТРИ
Установка или замена ламп в габаритах GEELY ATLAS - процедура не сложная, как и с любой другой блок-фарой.
Затрудняет доступ к фарам куча пластиковых накладок подкапотного пространства. Следует извлечь клипсы все (или частично) и отвести пластиковые панели в сторону или снять вообще. Кому как удобно.
Рекомендация! Лучше иметь запас клипс в силу того, что клипсы подкапотки Атласа очень хрупкие - даже, если не сломается половинка ножки или целая ножка, то полностью целая клипса теряет свои свойства упругости. При установке обратно клипса может болтаться и легко достается без усилий пальцами.
Для эксперимента 2 клипсы Nissan были последовательно установлены и извлечены 10 раз, при этом остались в полном порядке.

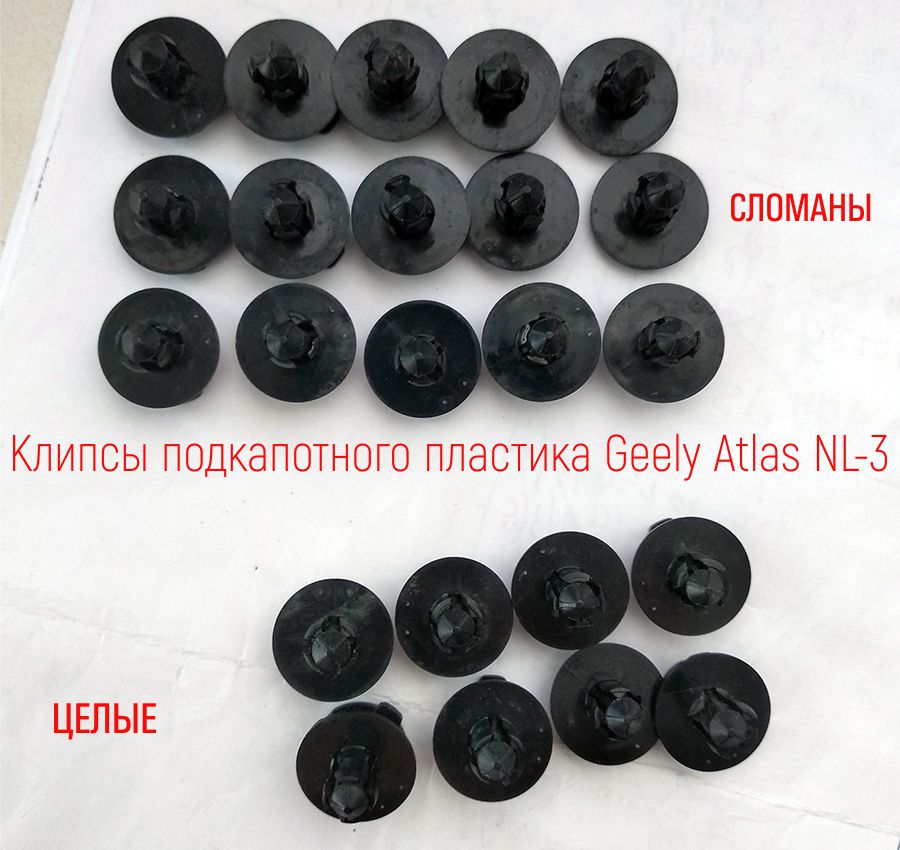

Все клипсы-клопы подкапотного пространства GEELY ALTAS. БОльшая часть из них обломана(сломается половинка или целая ножка), т.к. пластик клипс дубовый и хрупкий, другая часть - теряет свои свойства упругости.
Все клипсы-клопы подкапотного пространства GEELY ALTAS. БОльшая часть из них обломана(сломается половинка или целая ножка), т.к. пластик клипс дубовый и хрупкий, другая часть - теряет свои свойства упругости.

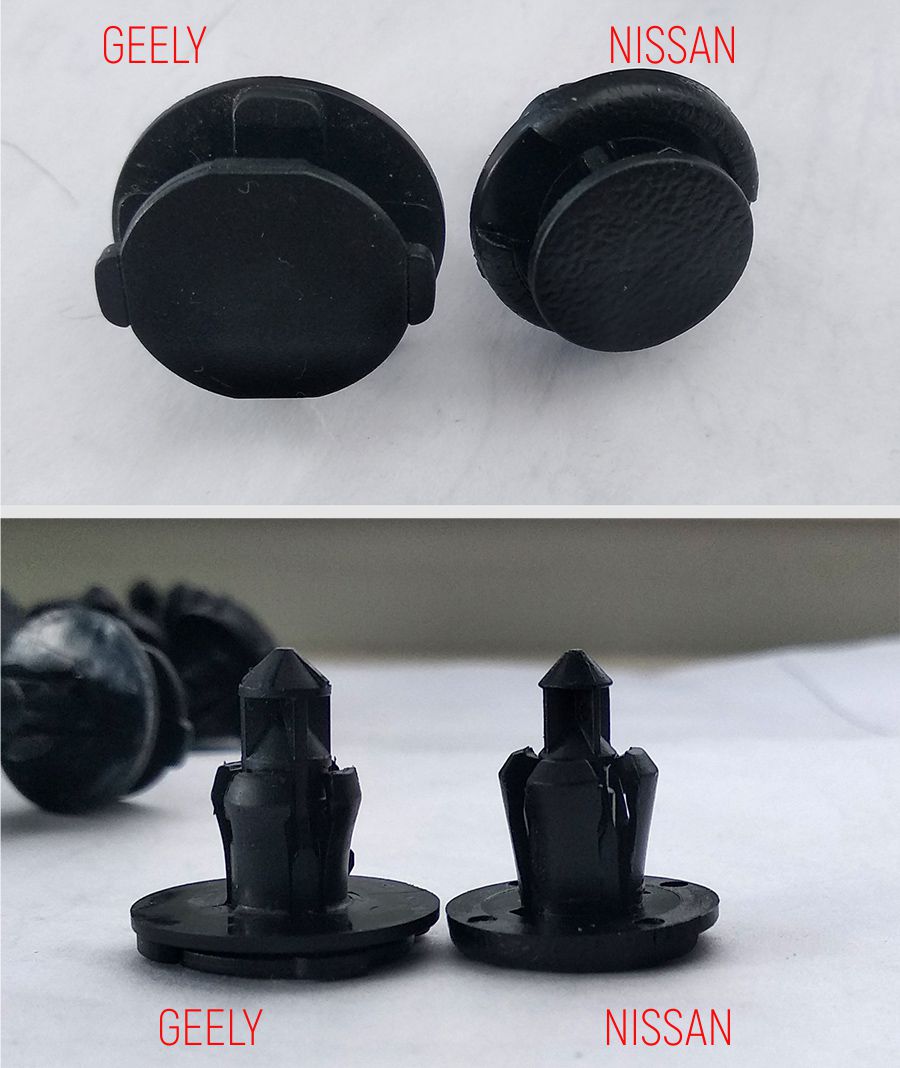

Клипсы(клопы) подкапотного пространства GEELY ALTAS.<br />Клипса GEELY | Клипса NISSAN
Клипсы(клопы) подкапотного пространства GEELY ALTAS.
Клипса GEELY | Клипса NISSAN
----------------------------------

Клипсы применяемые в Geely Atlas:
Ссылка 1
Ссылка 2

LED-лампы в ближний свет Джили Атлас

Подсветка бардачка Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящика
>> СПИСОК >> Аксессуары, оборудование, запчасти для Geely Atlas, Coolray, Emgrand X7, Emgrand 7, Geely Tugella FY11

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Lelik
Участник GEELY Club Belarus
Сообщения: 230
Стаж: 2 года 6 месяцев
Авто: Geely Atlas 2.0 МКПП
Город: ***

Re: Лампы светооптики Geely Atlas. Как самостоятельно заменить лампы в фарах Geely Atlas NL-3

#7

Непрочитанное сообщение Lelik »


Я менял и пластик не снимал.
Руки у меня не длинный, но в габариты без пластика легко
Аватара пользователя
Mr. Noise Mnk Greece
Участник GEELY Club Belarus
Сообщения: 506
Стаж: 2 года 7 месяцев
Авто: Geely Atlas 2.4
Город: Минск

Лампы ближнего света Geely Emgrand X7 NL-4 (сток)

#8

Непрочитанное сообщение Mr. Noise Mnk »


В заводском стоке для БЛИЖНЕГО СВЕТА GEELY EMGRAND X7 NL-4 в блок-фарах установлены галогенные лампы H7 Philips Vision +30% 12V 55W 12972

Лампа ближнего света Geely Emgrand X7 NL-4 - H7 Philips Vision +30% 12V 55W 12972
Лампа ближнего света Geely Emgrand X7 NL-4 - H7 Philips Vision +30% 12V 55W 12972
>> СПИСОК >> Аксессуары, оборудование, запчасти для Geely Atlas, Coolray, Emgrand X7, Emgrand 7, Geely Tugella FY11

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
miv277 Belarus
GEELYвод
Сообщения: 12
Стаж: 1 год 11 месяцев
Авто: Geely Atlas 1,8T 2WD
Город: Минск

Re: Лампы светооптики Geely Atlas. Как самостоятельно заменить лампы в фарах Geely Atlas NL-3

#9

Непрочитанное сообщение miv277 »


а по поводу лампочки в фонарь заднего хода - мне кажется она светит как-то слабовато.. можно ли заменить ее на другую? и как?
Аватара пользователя
YuriyZ
Сообщения: 7
Стаж: 1 год 11 месяцев
Авто: Atlas 2.4 4WD Lux
Город: Стерлитамак

LED-лампы указателя заднего хода Geely Atlas NL-3. Замена

#10

Непрочитанное сообщение YuriyZ »


miv277 писал(а): 11 май 2019, 16:02 А по поводу лампочки в фонарь заднего хода - мне кажется она светит как-то слабовато.. Можно ли заменить ее на другую? и как?
! На обшивке задней двери стоят лючки напротив фонарей. Аккуратно снять, предоставится полный доступ к лампам фонарей заднего хода.

Я поставил такие

OXILAM 1000lm T15 W16W светодиодный Canbus 921 912 Клин обратный свет лампы высокой Мощность супер яркий автомобиль снаружи лампы 6500 K белый
OXILAM 1000lm T15 W16W светодиодный Canbus 921 912 Клин обратный свет лампы высокой Мощность супер яркий автомобиль снаружи лампы 6500 K белый
Аватара пользователя
Mr. Noise Mnk Greece
Участник GEELY Club Belarus
Сообщения: 506
Стаж: 2 года 7 месяцев
Авто: Geely Atlas 2.4
Город: Минск

Лампы Geely Atlas. Сигнал заднего хода

#11

Непрочитанное сообщение Mr. Noise Mnk »


miv277 писал(а): 11 май 2019, 16:02 а по поводу лампочки в фонарь заднего хода - мне кажется
...
Для сигнала заднего хода в Geely Atlas установлены лампы накаливания типоразмер W16W 12V W2.1X9.5d

W16W 12V W2.1X9.5d
W16W 12V W2.1X9.5d
>> СПИСОК >> Аксессуары, оборудование, запчасти для Geely Atlas, Coolray, Emgrand X7, Emgrand 7, Geely Tugella FY11

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Partizan
Сообщения: 1
Стаж: 1 год 11 месяцев
Авто: Geely Atlas 2.4 2WD Lux
Город: Боровляны

LED-лампы указателя заднего хода Geely Atlas. Замена

#12

Непрочитанное сообщение Partizan »


Заказывал и ставил такие. Светят лучше стандартных
Ставил летом, работают без нареканий
1000Lm-W16W-T15-СВЕТОДИОДНЫЕ-Лампы-CANBUS-ОВС-ошибок-LED-резервного-света-921-912-W16W-светодиодные-лампы-автомобилей-Обратный-ксеноновая-лампа-белый-D030.jpg
1000Lm-W16W-T15-СВЕТОДИОДНЫЕ-Лампы-CANBUS-ОВС-ошибок-LED-резервного-света-921-912-W16W-светодиодные-лампы-автомобилей-Обратный-ксеноновая-лампа-белый-D030.jpg (67.37 КБ) 7028 просмотров
https://ru.aliexpress.com/item/T15-T10- ... 33ed7BzAAE
Аватара пользователя
Gena Penta
Сообщения: 6
Стаж: 2 года 1 месяц
Авто: Feely atlas 2.4 4WD Lux
Город: Солигорск

Re: Лампы светооптики Geely Atlas. Как самостоятельно заменить лампы в фарах Geely Atlas NL-3

#13

Непрочитанное сообщение Gena Penta »


СПАСИБО! Полезная информация по оптике.
Аватара пользователя
hug707
Сообщения: 2
Стаж: 1 год 11 месяцев
Авто: Geely Atlas
Город: Москва

Re: Лампы светооптики Geely Atlas. Как самостоятельно заменить лампы в фарах Geely Atlas NL-3

#14

Непрочитанное сообщение hug707 »


Lelik писал(а): 04 май 2019, 13:16 Я себе такие намутил
Narva Range Power LED W5W T10 12V 0.6W 6000K 18003400

Привет, подскажи, как, одновременно включить дхо и габариты, как на фото!
Аватара пользователя
Lelik
Участник GEELY Club Belarus
Сообщения: 230
Стаж: 2 года 6 месяцев
Авто: Geely Atlas 2.0 МКПП
Город: ***

Re: Лампы светооптики Geely Atlas. Как самостоятельно заменить лампы в фарах Geely Atlas NL-3

#15

Непрочитанное сообщение Lelik »


hug707 писал(а): 02 июн 2019, 23:26
Lelik писал(а): 04 май 2019, 13:16 Я себе такие намутил
Narva Range Power LED W5W T10 12V 0.6W 6000K 18003400

Привет, подскажи, как, одновременно включить дхо и габариты, как на фото!
Прошить ДХО у дилера и после при включении габаритов горит и ДХО
Ответить
  • Похожие темы
    Ответы
    Просмотры
    Последнее сообщение

Вернуться в «Свет и оптика»
