Противотуманные фары Geely Emgrand X7 NL-4. Установка ПТФ, замена стрекозы: [Руководство]

#1

Непрочитанное сообщение RomanL »


Установку противотуманных фар (далее ПТФ) на Geely Emgrand X7 NL-4 2018 разделим на 2 этапа:
1. Замена "стрекозы" (левый подрулевой переключатель с ПТФ).
2. Установка ПТФ (купить под заказ в минске).
- Со снятием бампера: Рекомендую при снятии бампера заодно изнутри установить на декоративные решетки бампера - защитные сетки (для защиты радиатора от попадания камней и насекомых).
- Без снятия бампера: Снять пластиковую защиту под бампером - пыльник моторного отсека, и снять или отогнуть подкрылки. Не так удобно, но можно. Удобнее на яме или эстакаде.
НИКАКОЙ АКТИВАЦИИ у дилера не требуется!

Прежде, чем связаться с приобретением комплектующих, советую убедится в наличии под бампером проводки для ПТФ.

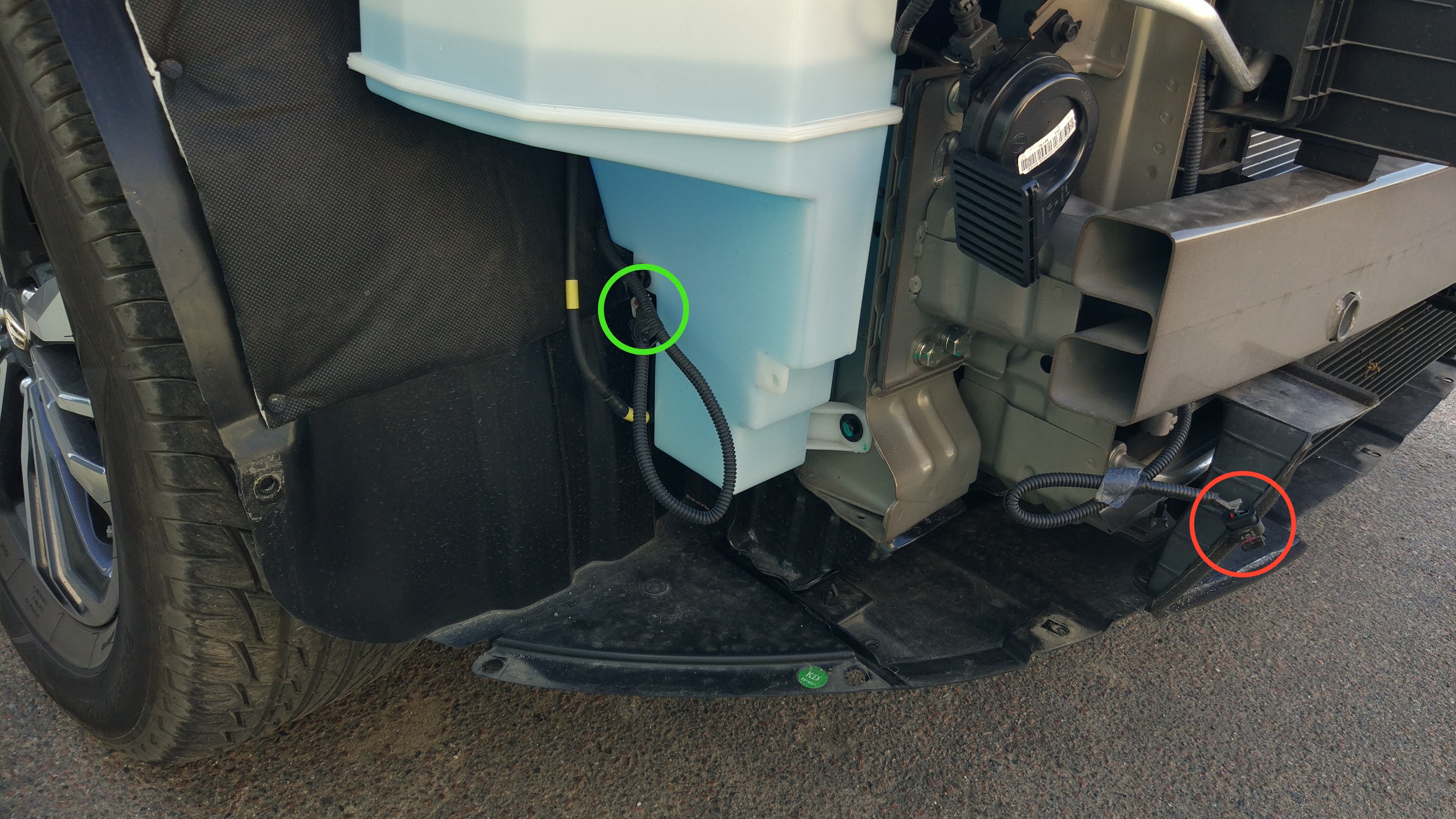

Для этого достаточно открутить на подкрылке переднего колеса два передних шурупа, и под краем бампера нижний треугольник на 2-х шурупах и винтовой клипсой. Отгибаем подкрылок, он очень мягкий, и смотрим проводку под ПТФ - кабель с серым треугольным разъемом.
Зеленым - разъемы ПТФ, Красным разъемы - парктроников. Это фото с комплектации Comfort AT
Смотрим остальные фото:
► Показать

Читайте также:
1. Как установить камеру заднего вида с динамической разметкой на Geely Emgrand X7 NL-4 2018: [Руководство]
2. Как самостоятельно установить защитную сетку в бампер Geely Emgrand X7 NL-4 2018. Установка сетки защиты радиатора: [Руководство]
3. Как установить кнопки на руль Geely Emgrand X7 NL-4. Новые опции: переключение радио и треков, TRIP, меню, телефонные звонки, круиз-контроль: [Руководство]
Последний раз редактировалось RomanL 19 авг 2019, 15:34, всего редактировалось 9 раз.
Аватара пользователя
RomanL
GEELYвод
Сообщения: 59
Стаж: 5 лет 4 месяца
Авто: Geely Emgrand X7 2.0AT Comfort 2019
Город: Минск

Противотуманные фары Geely Emgrand X7 NL-4. Установка ПТФ, замена стрекозы: [Руководство]

#2

Непрочитанное сообщение RomanL »


Необходимые комплектующие:
1. "Стрекоза" - левый подрулевой переключатель (с функций передних противотуманных фар). (!! Должен быть соответствующий значок) Заказывал тут.
2. Рамки для ПТФ, 2 шт (левая, правая) Заказывал тут или ссылка на телеграмм.
3. Сами ПТФ, 2 шт. (левая, правая). Заказывал на AliExpress YL Car Part Store. по US $47.81*2=$95.62 . Пришли со стертой маркировкой, но с лазерной гравировкой. Скорее всего это оригинальные, но с небольшими недочетами, не попавшие на конвейер.
Можно у AliExpress JINHU CAR PARTS Store за US $26.80+10,55=US $37.35*2=$74,7 У него такие же, дешевле, качество "китайская копия". Пластик дешевый мягкий, грани рефлектора зализаны, разъемы плохие и т.д. Сравнение на видео
Также комплектующие (подрулевой переключатель, фары ПТФ, декоративные рамки для ПТФ, винты, разъемы) для установки ПТФ Emgrand X7 можно заказать в Минске
4. Винты фиксации ПТФ, 8 шт. Заказывал тут - 8 шт. (диаметр резьбы 4,7 мм; длина резьбовой части 15 мм). По этой ссылке также можно заказать ПТФ-фонари на наш Emgrand X7!, любые аксессуары, допы, запчасти и расходники
------------------------------
Всего комплектация обходится в $116.7 = 236 бел рублей. У официального дилера Geely эта услуга стоит 753 бел рублей.

ПРИМЕЧАНИЕ. ЕСЛИ ПОНАДОБИТСЯ РАЗЪЕМ ДЛЯ ПТФ GEELY EMGRAND X7, ОН ЕСТЬ ПО ССЫЛКЕ (Ответный разъем для подключения ПТФ Geely Emgrand X7 NL-4 комплектаций без штатной ПТФ-проводки)
Последний раз редактировалось RomanL 01 дек 2019, 22:47, всего редактировалось 26 раз.
Аватара пользователя
RomanL
GEELYвод
Сообщения: 59
Стаж: 5 лет 4 месяца
Авто: Geely Emgrand X7 2.0AT Comfort 2019
Город: Минск

Противотуманные фары Geely Emgrand X7 NL-4. Установка ПТФ, замена стрекозы: [Руководство]

#3

Непрочитанное сообщение RomanL »


Замена "стрекозы" (левый подрулевой переключатель с ПТФ)

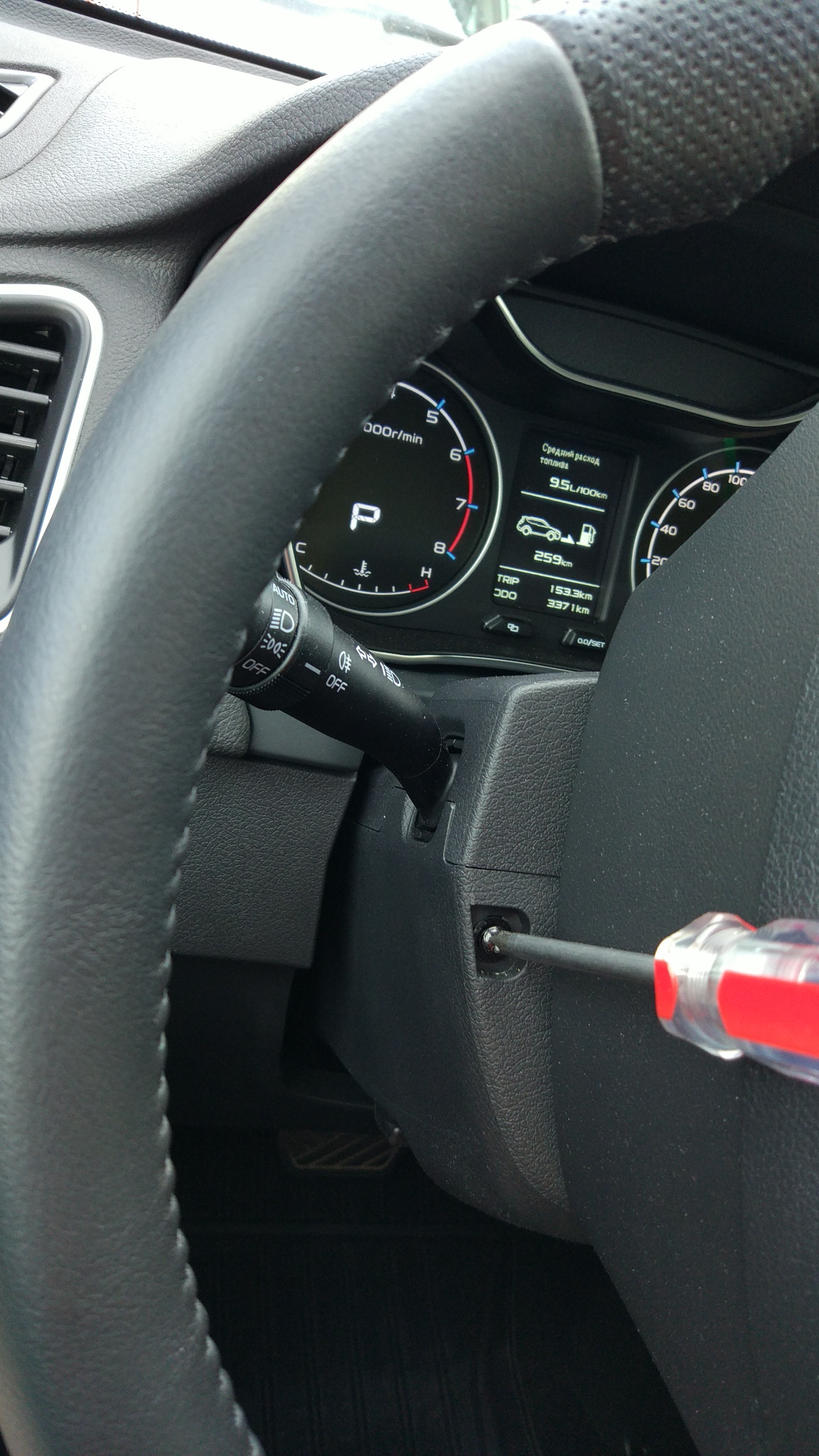

- Под рулем откручиваем 2 шурупа слева-справа разворачивая руль.
- Откручиваем один шуруп под кожухом, в районе рычага регулировки руля.
- Руль опускаем вниз.
- Двумя средними плоскими отвертками (потоньше и потолще) пошагово (аккуратно, но уверенно) раздвигаем кожуха. Они легко поддаются.
- Снимаем кожуха.

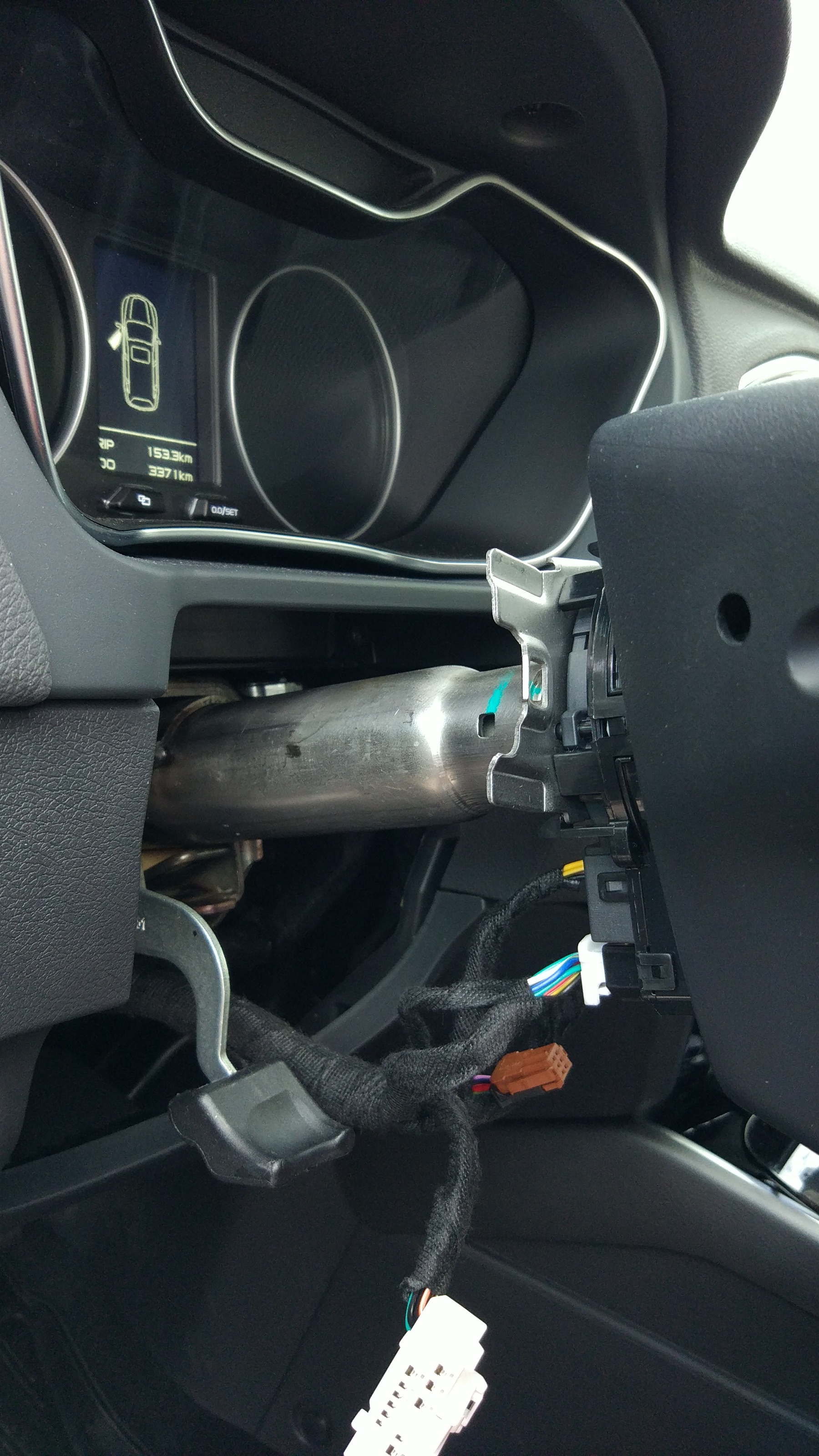

- Отцепляем разъем от "стрекозы". Защелка разъема достаточно тугая.
- Зажимаем защелку на крепеже "стрекозы", снимаем ее.
- Снимаем "стрекозу" без поддержки ПТФ, ставим новую с поддержкой ПТФ.
- Сборка в обратной последовательности.

Теперь при переключении переключателя в режим работы передних ПТФ, загорится значок передних ПТФ на панели.
Фотки под спойлером:
► Показать
Последний раз редактировалось RomanL 23 июл 2019, 11:22, всего редактировалось 3 раза.
Аватара пользователя
RomanL
GEELYвод
Сообщения: 59
Стаж: 5 лет 4 месяца
Авто: Geely Emgrand X7 2.0AT Comfort 2019
Город: Минск

Противотуманные фары Geely Emgrand X7 NL-4. Установка ПТФ, замена стрекозы: [Руководство]

#4

Непрочитанное сообщение RomanL »


Установка ПТФ Emgrand X7 со снятием бампера

Я снимал бампер, потому что устанавливал заодно сетку внутри решеток бампера и чтобы хорошо разглядеть, как ставить ПТФ и парктроники.

Позднее снимал и ставил обратно ПТФ без снятия бампера. Не так удобно, но реально.

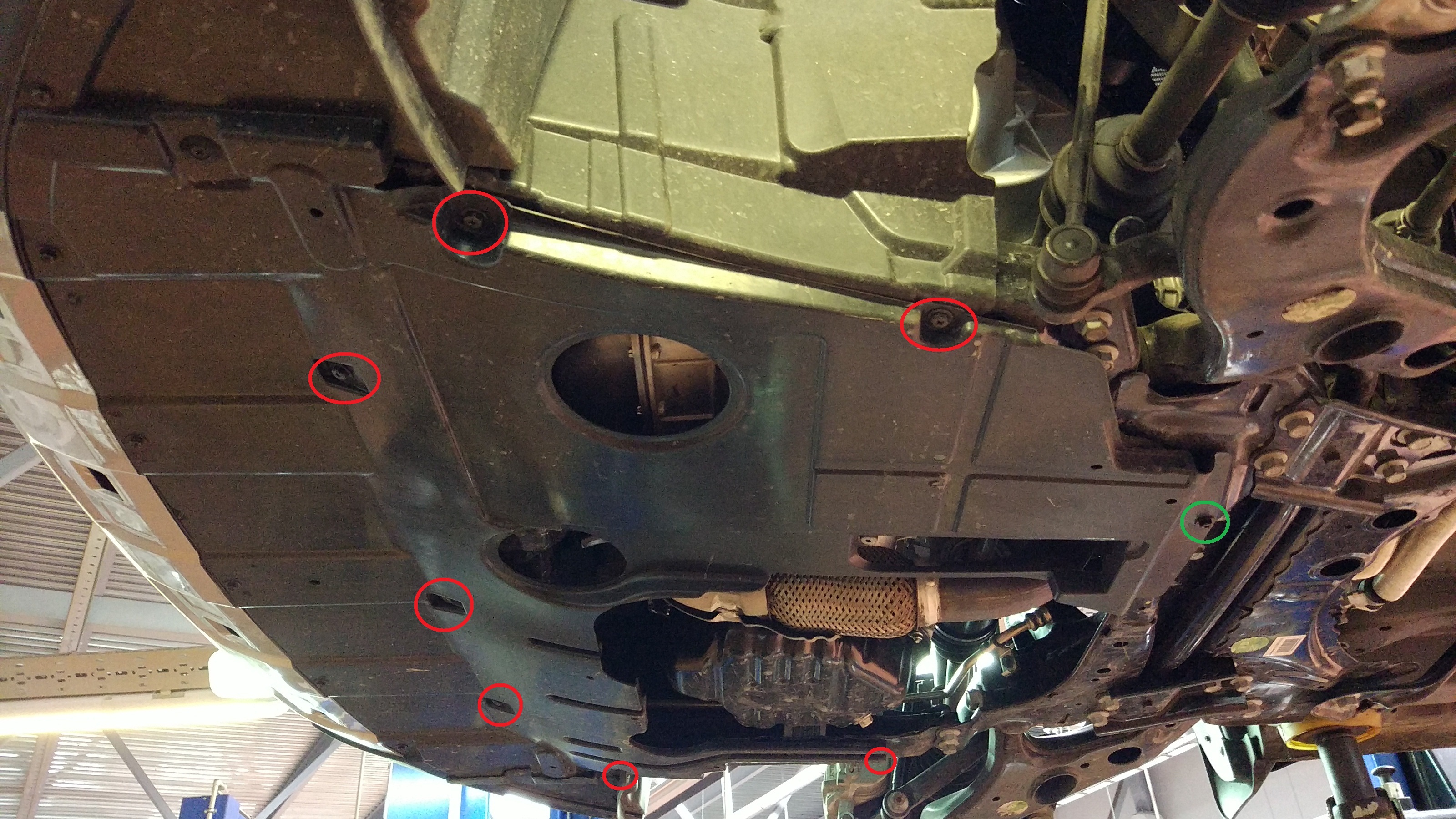

Открутить крестовой отверткой 7 винтов нижнего кожуха. Последний оставил чтобы потом легче назад поставить кожух не из ямы.

ДЕМОНТАЖ БАМПЕРА

- Откручиваем 5 винтов над верхней решеткой радиатора. Инструмент: крупная крестовая отвертка или головка на 10. Средний винт находится в глубине, где замок капота.

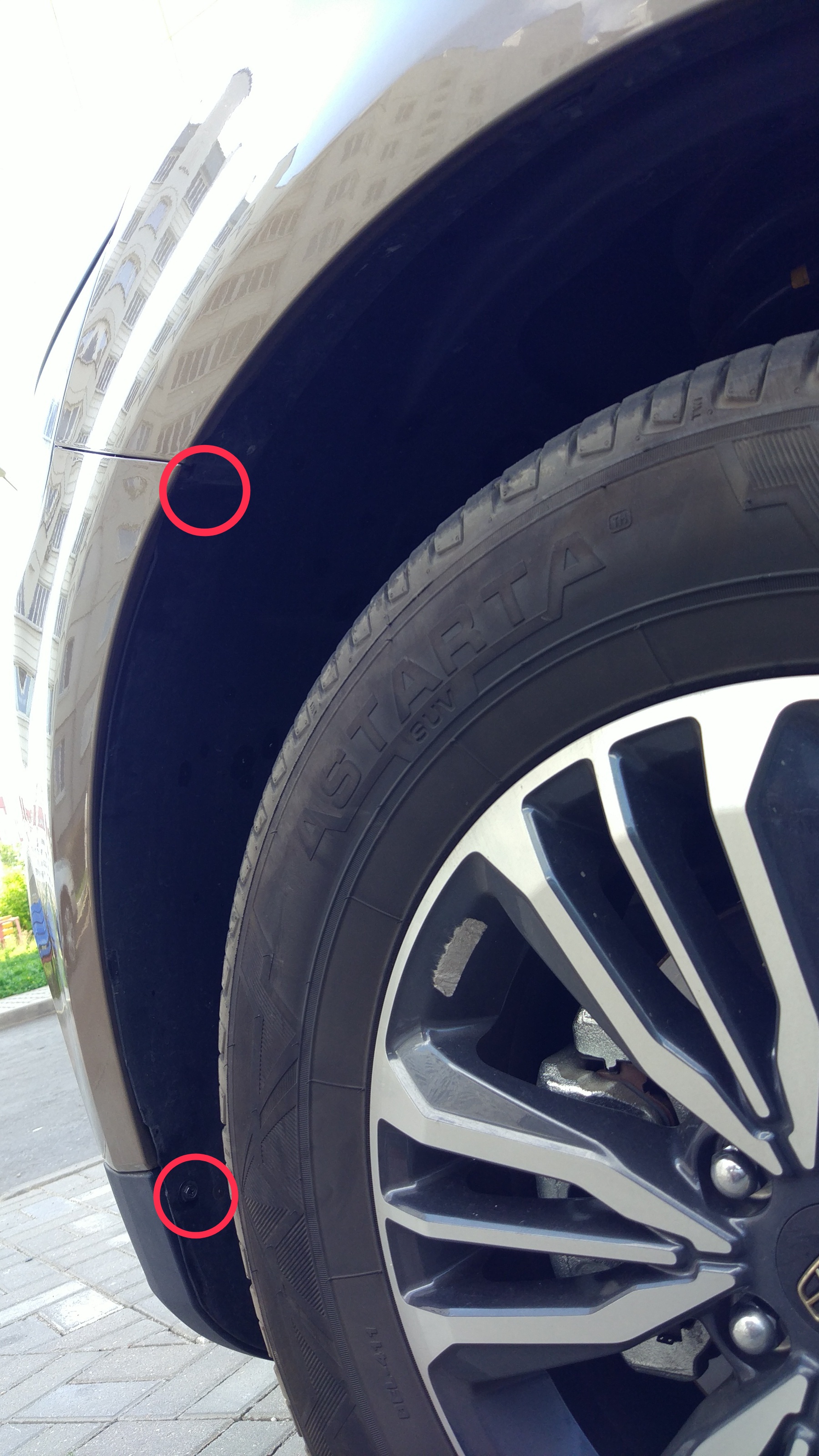

- Откручиваем по 2 шурупа на подкрылках. Колеса вывернуть, чтобы не мешали. Инструмент: крестовая отвертка или головка на 8.
- Откручиваем 9 шурупов под бампером. Вдоль переднего края.
► Показать

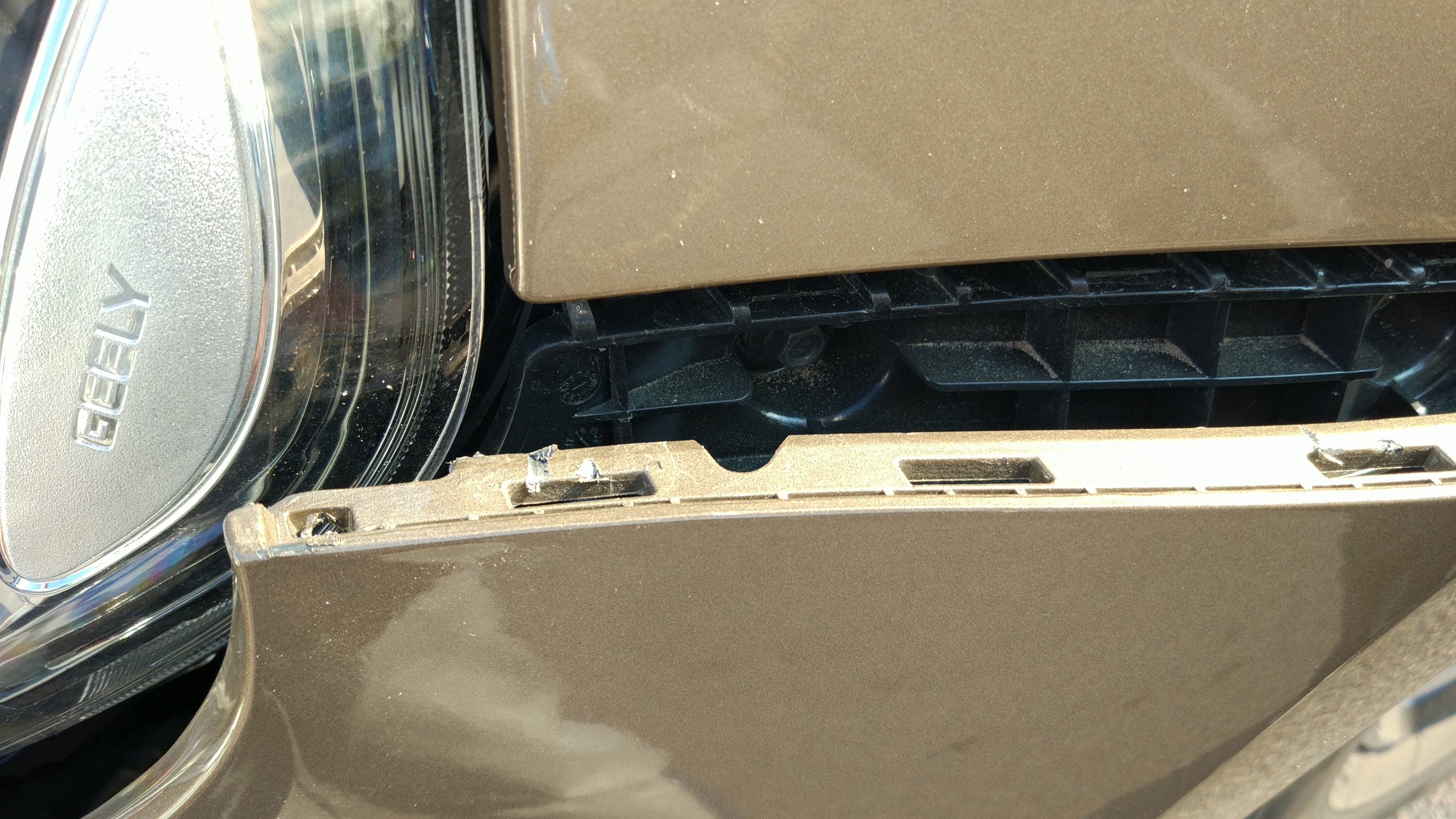

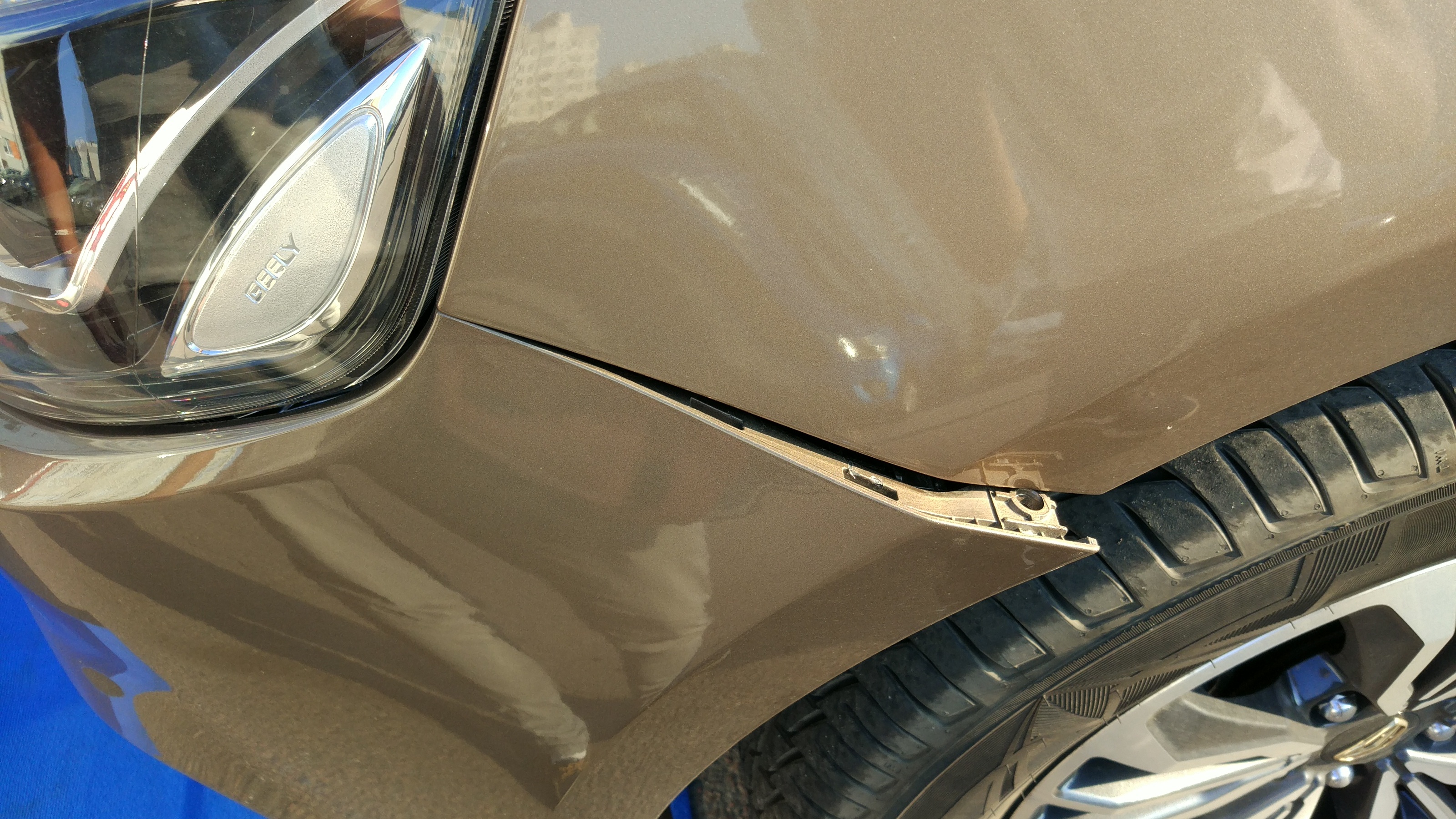

- Отцепляем бампер от крыла. Отгибаем подкрылок, беремся рукой за край бампера, оттягиваем на себя. Он держится на 3-х защелках и одном "клыке" возле фары.
Защелки отщелкиваются последовательно, от колеса первая-вторая-третья, бампер остается держаться на углу возле фары. Там и есть самое сложное место.
Бампер надо поднимать вверх, снимая его с клыка, и тянуть на себя. Можно поддеть длинной плоской отверткой, помочь ей поднять пластик бампера вверх над "клыком". (клык я потом немного подрезал, на 1-1,5 мм, чтобы при последующем снятии бампера не оторвать пластик)
► Показать
- Кладем бампер на заранее приготовленную тряпку, чтобы не поцарапать.
- Можно сразу установить и сетки в бампер. Как установить защитные сетки в решетки бампера Geely Emgrand X7 NL-4
Последний раз редактировалось RomanL 01 сен 2019, 23:14, всего редактировалось 11 раз.
Аватара пользователя
RomanL
GEELYвод
Сообщения: 59
Стаж: 5 лет 4 месяца
Авто: Geely Emgrand X7 2.0AT Comfort 2019
Город: Минск

Противотуманные фары Geely Emgrand X7 NL-4. Установка ПТФ, замена стрекозы: [Руководство]

#5

Непрочитанное сообщение RomanL »


МОНТАЖ ПТФ GEELY EMGRAND X7 NL-4 2018- в посадочные

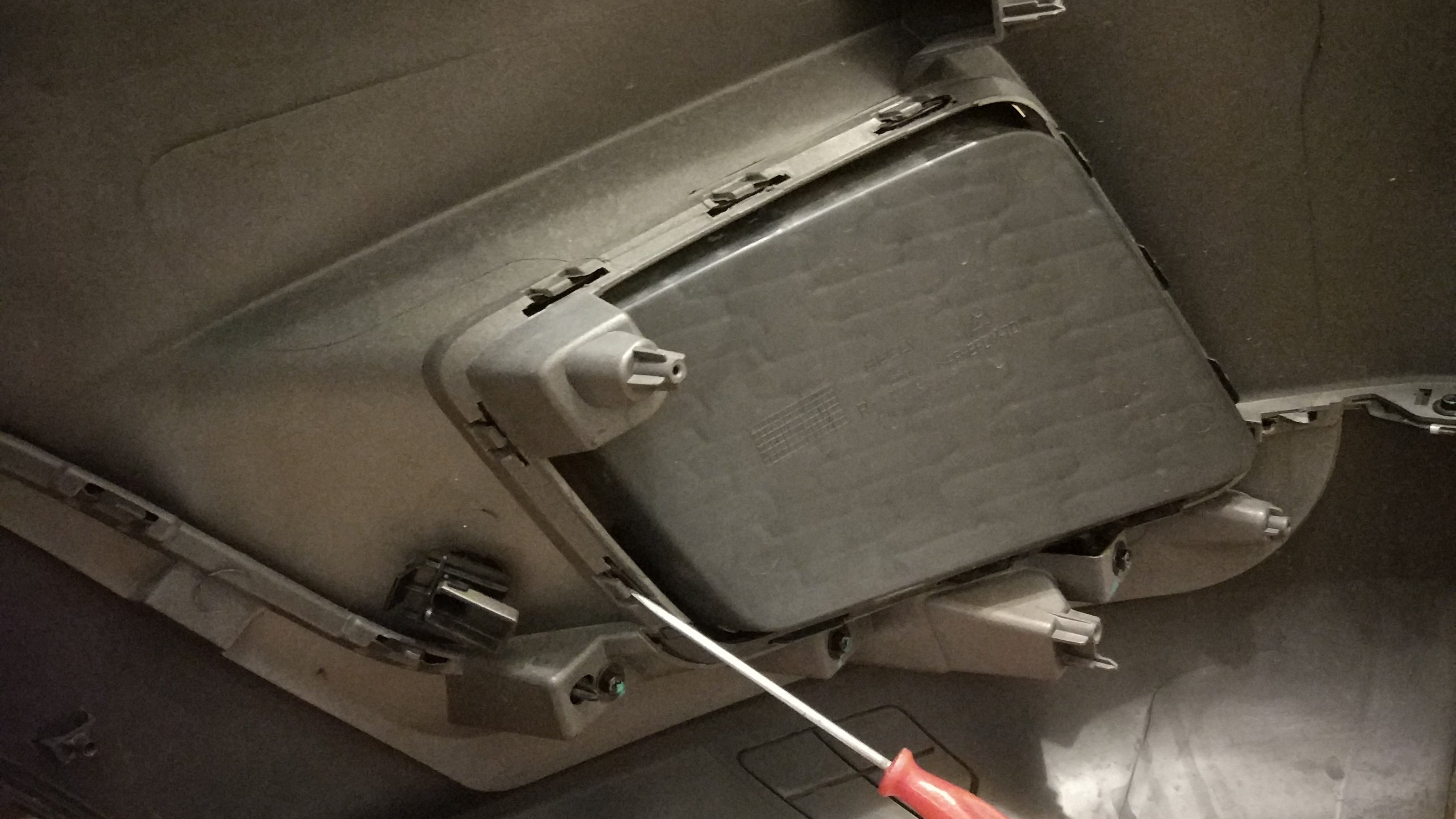

- Извлекаем заглушки, с помощью тонкой отвертки, они держатся на защелках.
- Защелкиваем на место заглушек новые рамки ПТФ.
- Ставим ПТФ в рамки и прикручиваем шурупами. 4 шурупа на каждой ПТФ.
► Показать
- Ставим бампер с ПТФ возле места установки на коробки, чтобы провода дотянулись до разъемов.
- Соединяем все разъемы (для ПТФ и для парктроников).
- Одеваем бампер на место установки, прикручиваем верхние винты (можно пока не до конца), чтобы можно было двигать бампер.
- Прикручиваем центральные нижние, чтобы центровать бампер.
- Защелкиваем защелки, сперва "клык", потом уверенным хлопком 2 защелки.
- Закручиваем остальные шурупы и винты.

Предохранитель ставить не надо, уже стоит с завода.
Последний раз редактировалось RomanL 07 авг 2019, 13:10, всего редактировалось 2 раза.
Аватара пользователя
RomanL
GEELYвод
Сообщения: 59
Стаж: 5 лет 4 месяца
Авто: Geely Emgrand X7 2.0AT Comfort 2019
Город: Минск

LED-лампы в противотуманные фары Geely Emgrand X7 NL-4

#6

Непрочитанное сообщение RomanL »

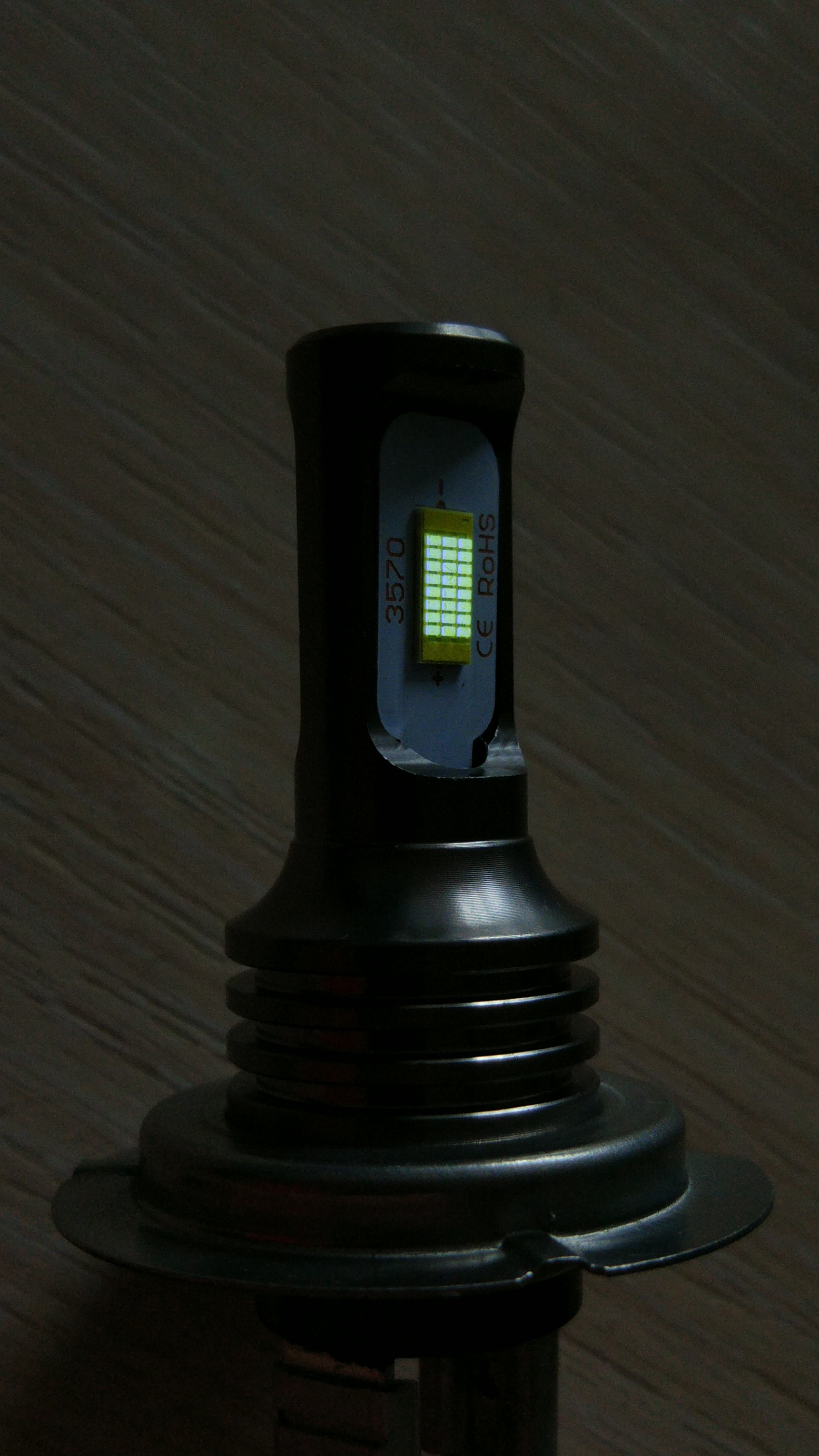

Сразу поставил LED лампы H7.
Брал здесь aliexpress.com по US $13.38.

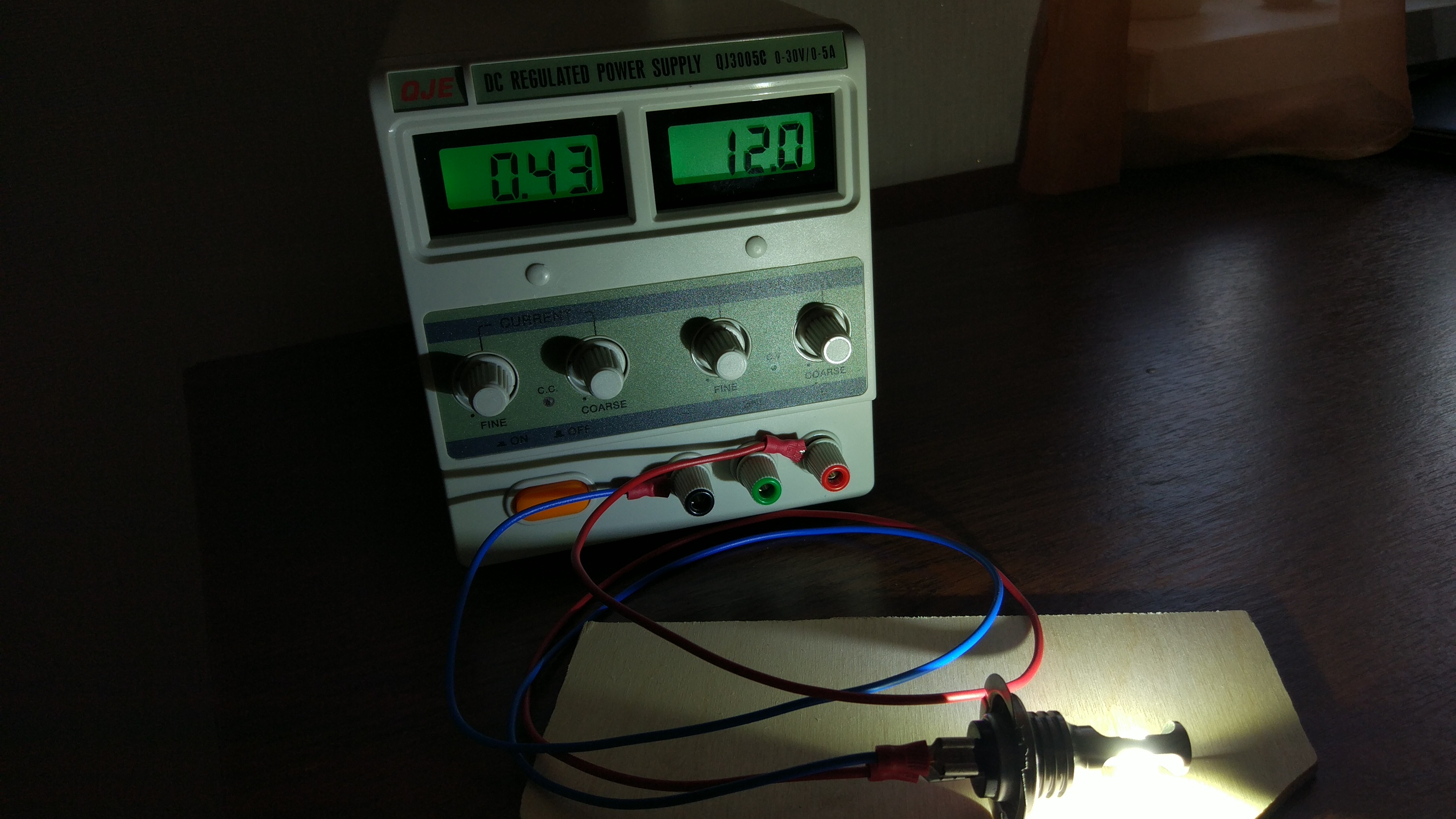

Светят не сильно ярко, примерно как штатные галогенки, но зато кушают меньше, по 0,5 А. Безвентиляторные, поэтому греются до 80 гр. Цвет чуть синее, чем штатные LED-габариты.
Потом заменю на другие, поярче, с вентилятором и оттенком теплее.

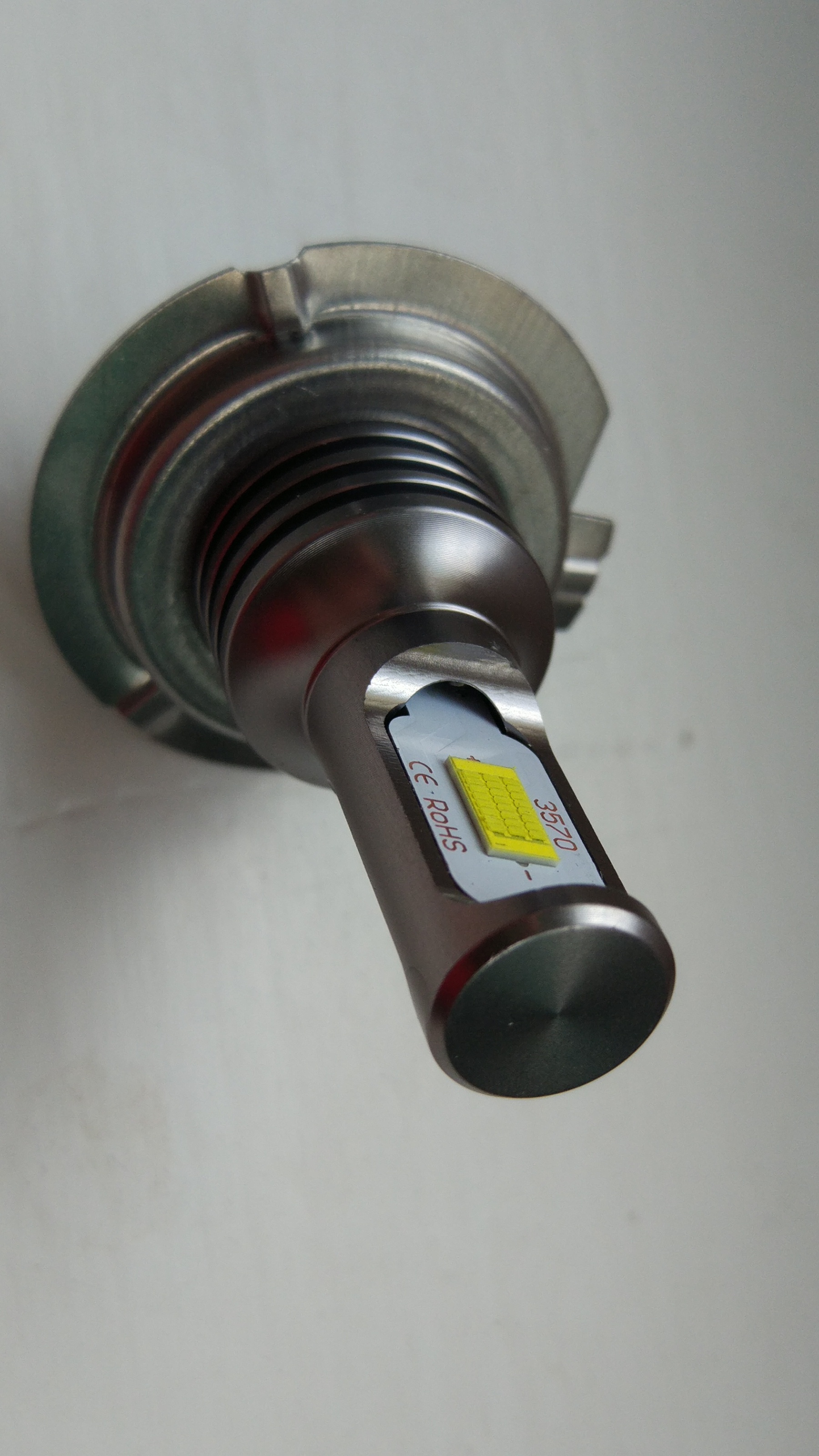

Фотки самой лампы:
► Показать
Аватара пользователя
zholtikof
GEELYвод
Сообщения: 18
Стаж: 4 года 10 месяцев
Авто: Geely Emgrand 2.0 comfort
Город: Берёза

Re: Установка противотуманных фар на Geely Emgrand X7 NL-4 (замена стрекозы и монтаж ПТФ)

#7

Непрочитанное сообщение zholtikof »


А если ПТФ закрепить на планки, а потом планку на бампер без снятия бампера не получится?
Аватара пользователя
RomanL
GEELYвод
Сообщения: 59
Стаж: 5 лет 4 месяца
Авто: Geely Emgrand X7 2.0AT Comfort 2019
Город: Минск

Re: Установка противотуманных фар на Geely Emgrand X7 NL-4 (замена стрекозы и монтаж ПТФ)

#8

Непрочитанное сообщение RomanL »


zholtikof писал(а): 07 авг 2019, 11:11 без снятия бампера не получится?
Надо пробовать. Если есть яма или эстакада или подъемник, можно снять нижнюю пластиковую защиту и снизу подлезть. Или подкрылки отогнуть и треугольник снизу. Лампочки по крайне мере легко достать, думаю и сам фару с рамкой реально, но неудобно. Я снимал бампер потому что заодно сетку ставил.
zholtikof писал(а): 07 авг 2019, 11:11 А если птф закрепить на планки а потом планку на бампер
Фара в рамке не держится никак. Рамка крепится на защелках за бампер, и фара шурупами за бампер, Поэтому вместе их еще неудобнее будет крепить.
Аватара пользователя
zholtikof
GEELYвод
Сообщения: 18
Стаж: 4 года 10 месяцев
Авто: Geely Emgrand 2.0 comfort
Город: Берёза

Re: Установка противотуманных фар на Geely Emgrand X7 NL-4 (замена стрекозы и монтаж ПТФ)

#9

Непрочитанное сообщение zholtikof »


Сетку как крепили?
gaoGUNN
Участник GEELY Club Belarus
Сообщения: 4
Стаж: 5 лет 4 месяца
Авто: Geely emgrand x7
Город: Могилев

Re: Установка противотуманных фар на Geely Emgrand X7 NL-4 (замена стрекозы и монтаж ПТФ): [Руководство]

#11

Непрочитанное сообщение gaoGUNN »


А если не менять стрекозу, передние ПТФ не будут разве включаться вместе с задней ПТФ ?
Аватара пользователя
RomanL
GEELYвод
Сообщения: 59
Стаж: 5 лет 4 месяца
Авто: Geely Emgrand X7 2.0AT Comfort 2019
Город: Минск

Re: Установка противотуманных фар на Geely Emgrand X7 NL-4 (замена стрекозы и монтаж ПТФ): [Руководство]

#12

Непрочитанное сообщение RomanL »


gaoGUNN писал(а): 19 авг 2019, 11:55 А если не менять стрекозу, передние ПТФ не будут разве включаться вместе с задней ПТФ ?
Нет, не будут. Это логически задняя ПТФ включается вместе с передней, но реализовано это именно в стрекозе.
Когда я фары еще не ставил, а заменил только стрекозу, у меня на панели загорелся значек передних ПТФ. У вас же он не горит вместе в задней ПТФ?
Можно стрекозу переделать, закоротить выводы.
gaoGUNN
Участник GEELY Club Belarus
Сообщения: 4
Стаж: 5 лет 4 месяца
Авто: Geely emgrand x7
Город: Могилев

Re: Установка противотуманных фар на Geely Emgrand X7 NL-4 (замена стрекозы и монтаж ПТФ): [Руководство]

#13

Непрочитанное сообщение gaoGUNN »


Так может значок передних ПТФ не загорается, потому что нагрузки нет (фары не подключены). А если попробовать заднюю ПТФ отключить, на панели появится значок при ее включении?
Аватара пользователя
Cher67
GEELYвод
Сообщения: 90
Стаж: 5 лет 1 месяц
Авто: Geely Emgrand X7 NL4
Город: Москва ЗелАО

Re: Установка противотуманных фар на Geely Emgrand X7 NL-4 (замена стрекозы и монтаж ПТФ): [Руководство]

#14

Непрочитанное сообщение Cher67 »


RomanL писал(а): 19 авг 2019, 14:55 ...
Можно стрекозу переделать, закоротить выводы.
Цена вопроса замены не такая уж и криминальная, чтобы так заморачиваться. ИМХО ;)
Аватара пользователя
RomanL
GEELYвод
Сообщения: 59
Стаж: 5 лет 4 месяца
Авто: Geely Emgrand X7 2.0AT Comfort 2019
Город: Минск

Re: Установка противотуманных фар на Geely Emgrand X7 NL-4 (замена стрекозы и монтаж ПТФ): [Руководство]

#15

Непрочитанное сообщение RomanL »


gaoGUNN писал(а): 19 авг 2019, 15:29 Так может значок передних ПТФ не загорается потому что нагрузки нет(фары не подключены). А если попробовать заднюю ПТФ отключить, на панели появится значок при ее включении?
Я уже писал что значек на панели загорается без установленных фар, после замены стрекозы.
