Поперечины на крышу Geely Atlas (Багажник на интегрированные рейлинги)

Аватара пользователя
vadimv
Участник GEELY Club Belarus
Сообщения: 52
Стаж: 4 года 1 месяц
Авто: Geely Atlas Pro
Город: Minsk

Поперечины на крышу Geely Atlas (Багажник на интегрированные рейлинги)

#1

Непрочитанное сообщение vadimv »


Скоро Новый год, и надо будет везти ёлку. Живую. Конечно же большую. Где ещё везти, как не на крыше? :)

Долго раздумывал, черные поперечины брать или некрашеные алюминиевые. Почему-то хотелось черные, в цвет кузова.
В итоге поставил алюминиевые с компактным аэродинамическим профилем и низким крепежом. Длина - 120 см.
Надо сказать, зря хотел черные: именно эти вместе с рейлингами выглядят отменно, как родные:
Поперечины на крышу Geely Atlas (Багажник на интегрированные рейлинги).jpg
Зазор с низким крепежом в самом близком к крыше месте остается 1 см (аккурат, чтобы какую-никакую картонку подложить под елку), ближе к краям крыши - побольше (веревкой легко обматывать).

Из интересного - рейлинги у нас в Атласах далеко не параллельные - ни между собой (спереди шире), ни земле (спереди выше).
В связи с этим был даже несколько озадачен - за почти 10 лет на SantaFe New привык ко встроенным свободно паркующимся сзади поперечинам - теперь же сдвигать их назад оказалось проблематичным в силу необходимости перемещения узла крепежа и изменения длины заглушки нижней части профиля. А сдвигать назад хотелось бы: в "боевом" положении они ожидаемо подвывают при езде по трассе, особенно навстречу ветру. Поскольку делать это или нет, каждый решает сам, я и не сдвигаю - чтобы не возиться лишний раз с перенастройкой крепежа и нижней резинкой: холодно, однако.

Вид сбоку на профиль без заглушки:
Поперечины на крышу Geely Atlas NL-3 (Багажник на интегрированные рейлинги).jpg
После НГ скорее всего вообще сниму, пока вновь не понадобятся ))))

Да, цена вопроса 100 BYN, брал в Ждановичах на 3 этаже Автограда примерно посередине всех ларьков )))
Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 555
Стаж: 4 года 2 месяца
Авто: Geely Atlas 2.4
Город: Минск

Поперечины на крышу Geely Atlas (Багажник на интегрированные рейлинги)

#2

Непрочитанное сообщение Mr. Noise Mnk »


Для людей, нуждающихся в решении багажного вопроса своей машины (увеличении объема багажной части автомобиля) существуют различные решения, в том числе и задействование рейлингов на крыше авто. На них можно установить поперечины, а дальше уже комбинируй любые приспособления под нужды.

Одним словом, существенно увеличить объем багажника - это вариант бокса на крыше или для перевозки негабаритных предметов (новогодняя ель, лыжы, велосипеды) - поперечины вам в помощь.

Итак, определили - нужны поперечины на рейлинги. Поперечины отличаются по креплению, аэродинамическому профилю, внешнему виду (торчащие по краям или эргономичные).

Внимание! Рейлинги для Geely Emgrand X7 и Geely Atlas различные, следовательно и типы креплений будут несколько различны:
  • Geely Atlas NL3 - интегрированные рейлинги

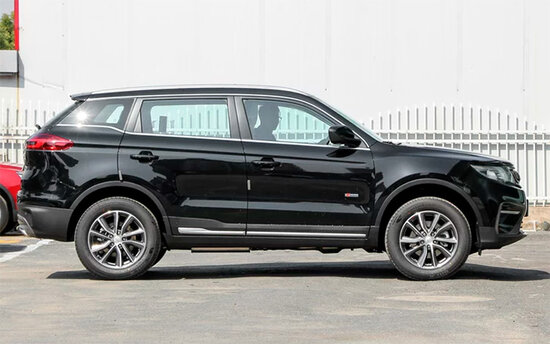

Рейлинги Geely Atlas NL-3 (Geely Boyue, Geely Emgrand X7 Sport)
Рейлинги Geely Atlas NL-3 (Geely Boyue, Geely Emgrand X7 Sport)

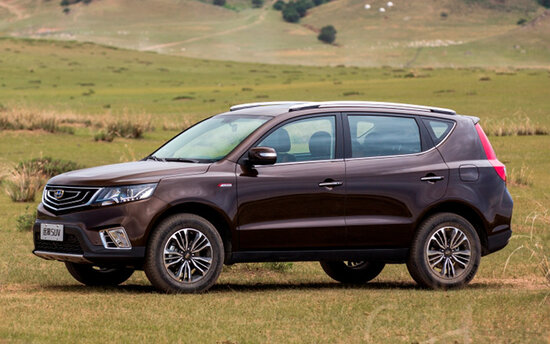

Рейлинги Geely Emgrand X7 NL-4
Рейлинги Geely Emgrand X7 NL-4


Этот пост будет касаться поперечин Джили Атласа и особенностей выбора.
1) Определись, что нам нужны интегрированные рейлинги.
2) Кроме того, расстояние между ними на всей длине крыши различно - к задней части более узко, дельта между передним и задним расстоянием составит порядка 5 см.

Замеры размеров (! по внешней стороне рейлингов), см:
112 - перед (на стыке)
110 - середина
107 - задняя часть (на стыке)

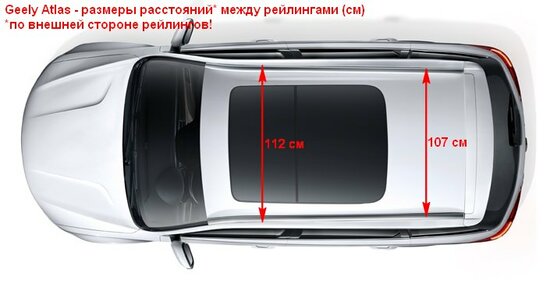

Разница расстояний между рейлингами (по внешней стороне) Geely Atlas NL-3. Спереди больше, чем сзади
Разница расстояний между рейлингами (по внешней стороне) Geely Atlas NL-3. Спереди больше, чем сзади


Важно! В силу такой конструкции, уже не получится легко двигать или сдвигать поперечины в заднюю часть в случае длительного неиспользования их, как, например, это могут сделать владельцы Kia Sportage (в Kia Sportage рейлинги параллельны). Нужно дополнительно регулировать их длину.
А сдвигают на корму по простой причине - любая выступающая часть влияет не только на аэродинамику, но и генерацию дополнительного шуму.

Erkul Wingcarrier V2 - Под обзор попали эти эргономичные поперечины с профилем аэродинамического крыла от турецкого производителя Erkul (Турция)
(именно V2).

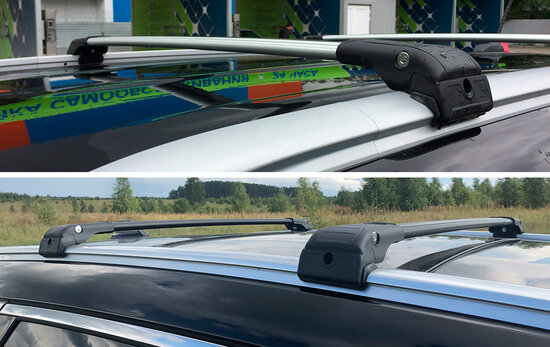

Внешний вид установленных поперечин Erkul Wingcarrier V2. Серебристое и черное исполнение
Внешний вид установленных поперечин Erkul Wingcarrier V2. Серебристое и черное исполнение

Мы поможем вам определиться размерами поперечин Erkul Wingcarrier V2 для вашего Джили Атласа.

! ВНИМАНИЕ ТЕМ, КТО ЗАХОЧЕТ УСТАНОВИТЬ ERKUL WINGCARRIER V2 НА ДРУГИЕ МОДЕЛИ АВТОМОБИЛЕЙ. Для Erkul Wingcarrier V2 расстояние между рейлингами на автомобиле меряется ПО ВНЕШНЕЙ СТОРОНЕ, а не внутренней.

Erkul Wingcarrier V2 - Багажная поперечина для интегрированных рейлингов WINGCARRIER V2 (с замком, с регулировкой длины)
Прочный профиль выполнен из алюминия с ребрами жесткости, толщина - 1,48 мм.
Резиновая вставка
Цветовое исполнение дуг - серебро (алюминий), черный (не крашеный, а анодированный алюминий), опоры - черные
Материал: Дуги алюминиевые / опоры ABS пластик
Доп.Крепеж : Верхняя поверхность дуги имеет Т-образный паз, защищенный съемным резиновым уплотнителем, для установки в него других автоаксессуаров
Замки на опорах
Комплект: Поперечины, крепление, ключ от замка, инструкция
Максимальная нагрузка: до 75 кг., если меньше не предусмотрено характеристиками Вашего автомобиля
Комфорт: Бесшумны при эксплуатации на скорости выше 100 км/ч

Ну, а теперь про особенности установки на Джили Атлас.
Размерность поперечин такая - 105, 110, 115 см (есть и другие).
Важно! Учитывайте, что длину установленной поперечины можно регулировать винтом внутри опоры. +8 см (по 4 см с каждой стороны). Полагаю, что производителем рассчитаны нагрузки на плечо опоры из прочного ABS пластика.
В данный момент поперечины Erkul Wingcarrier V2 поставляются производителем и поштучно - т.е. будьте готовы, что в коробке будет 1 штука. Но это и лучше, т.к. можно выбрать разной длины.
Для Атласа нужны:
ПЕРЕД 110 см (удлинять можно до 118 см)
ЗАД 105 см (удлинять можно до 113 см)
Что собственно решает вопрос.

Есть пару хитростей, которым можно воспользоваться:
1) цена поперечин размерности 105, 110 и 115 - одинакова (в пределах 90-94 BYN за 1 шт.);
2) чтобы все же иметь поперечины универсальной длины, которые можно также переставить(сдвинуть на корму) - по нашим расчетам достаточно длины для каждой - 107 см (с возможным диапазоном рабочей длины 107-115 см).
Вывод: можно покупать 2 поперечины Erkul Wingcarrier V2 длиной 110 см или 115 см и укорачивать ножовкой по металлу (или углошлифовальной машинкой "болгаркой") до 107 см.

Совет: подкладочные резинки лучше приклеить, дабы избежать потерь.
Возможно вы увидите точно такой же профиль поперечин фирмы Inter Pack (Польша). Знайте, в упаковке будет лежать тот же Erkul(с надписями на элементах), но по европейской цене. Вам решать

Ниже куча фото. Все, о чем написано выше

*** СПИСОК-2020 Оригинальные допы и аксессуары для Geely Atlas NL-3, Emgrand X7 NL-4, Emgrand 7 FE-3
Смотреть список целиком

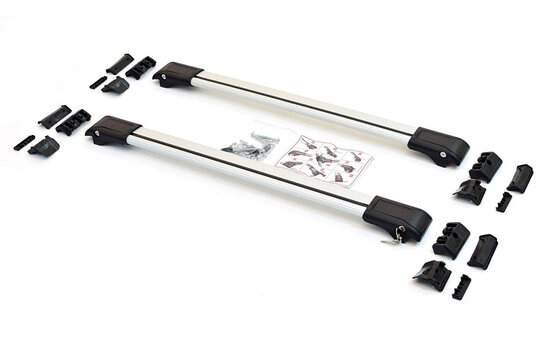

Erkul Wingcarrier V2, серебристый
Erkul Wingcarrier V2, серебристый

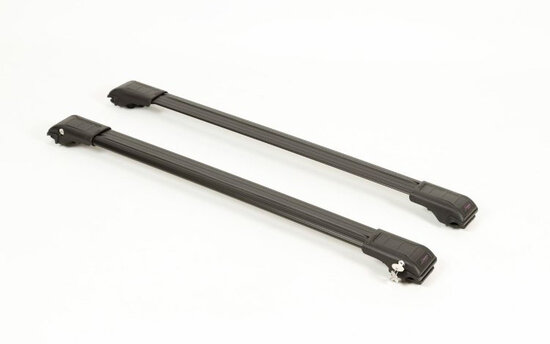

Erkul Wingcarrier V2, черный
Erkul Wingcarrier V2, черный

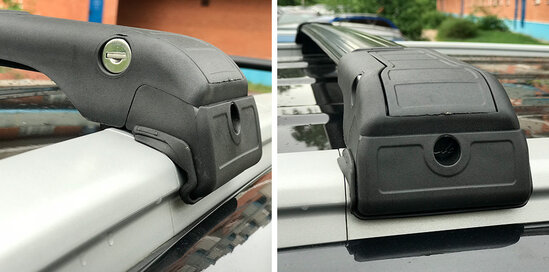

Опора Erkul Wingcarrier V2
Опора Erkul Wingcarrier V2

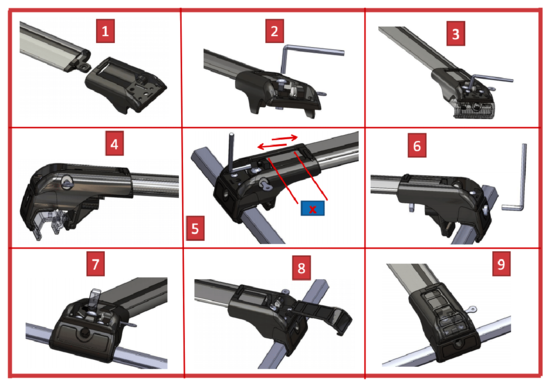

Иллюстрированная инструкция по установке поперечин Erkul Wingcarrier V2
Иллюстрированная инструкция по установке поперечин Erkul Wingcarrier V2

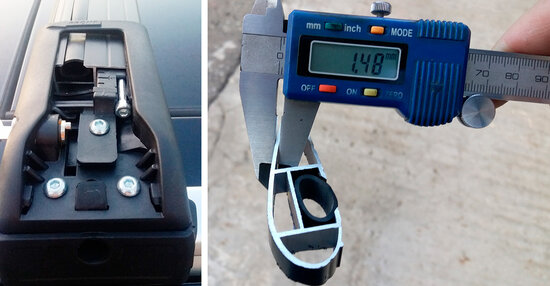

Регулировочный винт и толщина материла алюминиевого профиля Erkul Wingcarrier V2
Регулировочный винт и толщина материла алюминиевого профиля Erkul Wingcarrier V2

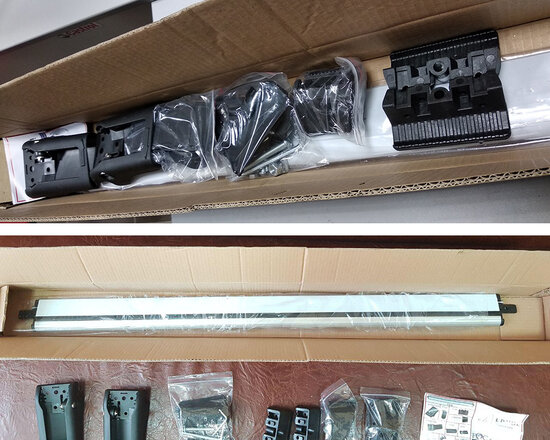

Вариант комплектности Erkul Wingcarrier V2 - 1 шт. в упаковке
Вариант комплектности Erkul Wingcarrier V2 - 1 шт. в упаковке
СПИСОК >> Аксессуары, оборудование, запчасти >> Geely TUGELLA Atlas PRO Coolray Emgrand X7 GEELY GS Emgrand 7

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Oleg@thule
Сообщения: 1
Стаж: 3 года 4 месяца
Авто: Geely
Город: Minsk

Поперечины на крышу Geely Atlas Thule WingBar Edge 9592 Black и монтажный комплект Thule Kit 4002

#3

Непрочитанное сообщение Oleg@thule »


На данный автомобиль установлены поперечные дуги Thule WingBar Edge 9592 Black и монтажный комплект Thule Kit 4002

Багажник Thule WingBarEdge 9592 Black на интегрированные рейлинги в штатные места и монтажный комплект Thule Kit 4002
Багажник Thule WingBarEdge 9592 Black на интегрированные рейлинги в штатные места и монтажный комплект Thule Kit 4002
Аватара пользователя
vadimv
Участник GEELY Club Belarus
Сообщения: 52
Стаж: 4 года 1 месяц
Авто: Geely Atlas Pro
Город: Minsk

Re: Поперечины на крышу Geely Atlas (Багажник на интегрированные рейлинги)

#4

Непрочитанное сообщение vadimv »


Такой вопрос - может кто задумывался и выяснял уже - интересует допустимая нагрузка на релинги на крыше Джили Атласа при перевозке на них груза (багажника с грузом, велокрепежа с великами и т.п.)...

И как при этом должен крепиться багажник - каковы оптимальные места крепления релингов с точки зрения жесткости кузова и т.п.?

p.s. Например, в Hyundai Santa Fe в кузове classic (2000-2005) производитель допускал 34 кг, в кузове new (`06-11) - уже 100 кг: об этом было в явном виде указано в руководстве по эксплуатации автомобиля.
А как все же у нас?
Аватара пользователя
vlm
Участник GEELY Club Belarus
Сообщения: 49
Стаж: 2 года 8 месяцев
Авто: Geely Atlas 1.8 4WD
Город: Minsk

Поперечины на крышу Geely Atlas (Багажник на интегрированные рейлинги)

#5

Непрочитанное сообщение vlm »


vadimv писал(а): 26 сен 2019, 11:34 Такой вопрос - может кто задумывался и выяснял уже - интересует допустимая нагрузка на релинги на крыше Джили Атласа при перевозке на них груза (багажника с грузом, велокрепежа с великами и т.п.)...

И как при этом должен крепиться багажник - каковы оптимальные места крепления релингов с точки зрения жесткости кузова и т.п.?
доброго времени суток! не выяснили вы ответы на ваши вопросы?
Аватара пользователя
vadimv
Участник GEELY Club Belarus
Сообщения: 52
Стаж: 4 года 1 месяц
Авто: Geely Atlas Pro
Город: Minsk

Поперечины на крышу Geely Atlas (Багажник на интегрированные рейлинги)

#6

Непрочитанное сообщение vadimv »


vlm писал(а): 16 мар 2022, 20:38 доброго времени суток! не выяснили вы ответы на ваши вопросы?
нет
как и про прицеп - производитель предпочитает всячески уклоняться от расчетов, увы...
