Щетки стеклоочистителя Geely Atlas NL-3 (дворники). Длина щеток, тип крепления. Замена ТОЛЬКО в сервисном режиме

#1

Непрочитанное сообщение Mr. Noise Mnk »


В этой ветке информация по размерам дворников Geely Atlas NL-3 (aртикулы штатных дворников, тип крепления).

Обсуждение работы штатных дворников.
Какие коды неоригинальных щеток стеклоочистителя?
Если Вы уже поставили, то есть ли разница?

Размеры оригинальных стеклоочистителей Geely Atlas NL-3:
Крепление: Side pin (боковой штырь) 22 mm,
  • - передний левый (водительский) - 600 мм (24" дюйма);
  • - передний правый (пассажирский) - 430 мм (17" дюймов);
  • - задний - 300 мм.

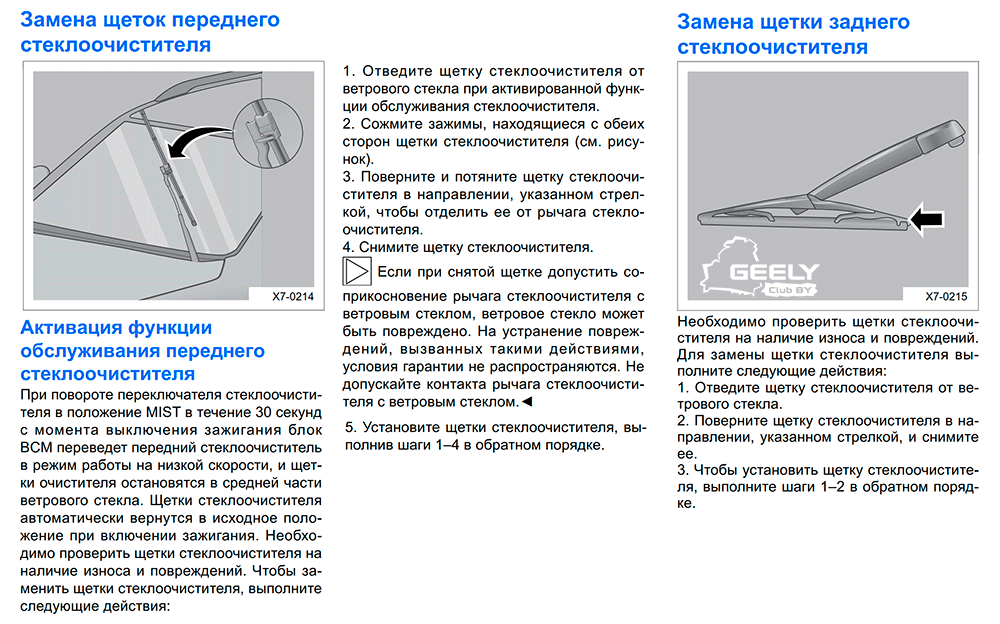

Процедура Замены дворников в руководстве пользователя описано так (подробнее смотрите в фрагменте из руководства):
Для замены щеток стеклоочистителя необходимо поставить поводки дворников в вертикальное положение или сервисный режим.
Глушится двигатель и нажать рычаг дворников ВНИЗ. Дворники выйдут в сервисный режим.


Как поднять щетки дворников из зоны покоя Джили Атлас
Как поднять щетки дворников из зоны покоя Джили Атлас

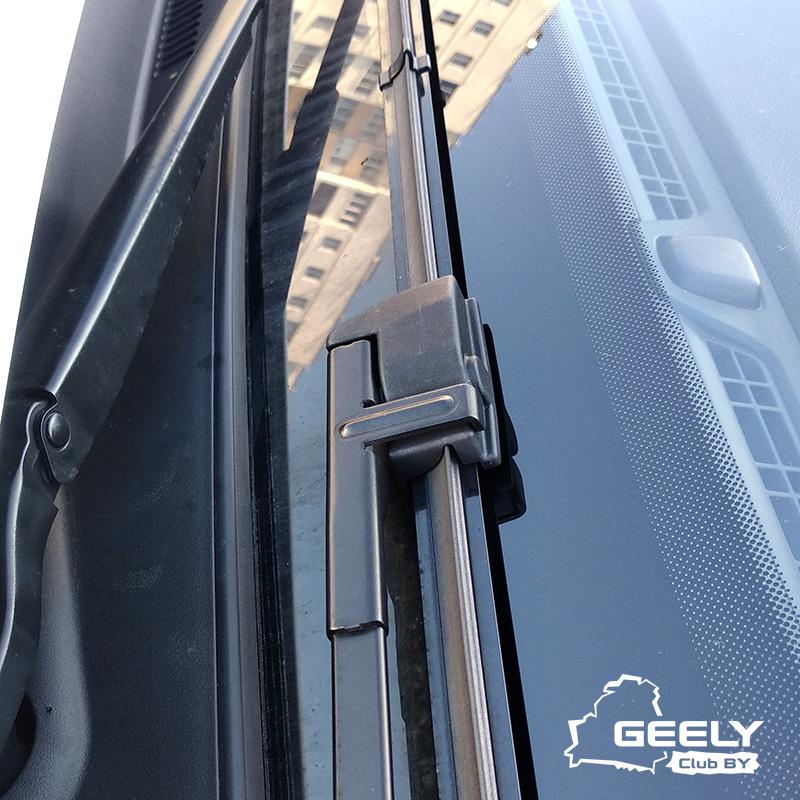

крепление: Side pin (боковой штырь) Geely Atlas


Снятие и установка стеклоочистителя с типом крепления Side pin (Geely Atlas)

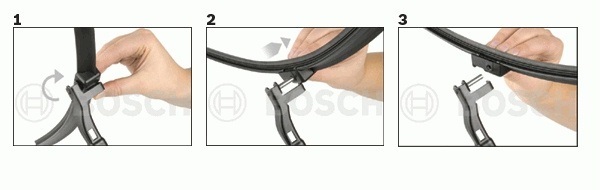

Пошаговая инструкция демонтажа дворника Side Pin Geely Atlas

side pin montage.jpg

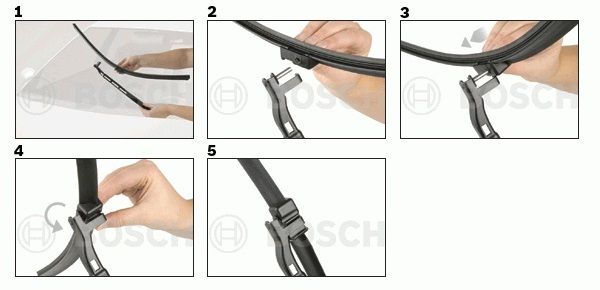

Пошаговая инструкция монтажа дворника Side Pin Geely Atlas



Видео-инструкция для крепления Side pin (Geely Atlas NL-3):
>> СПИСОК >> Аксессуары, оборудование, запчасти для Geely Atlas, Tugella, Coolray, Emgrand X7, Emgrand 7, GEELY GS

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 530
Стаж: 3 года
Авто: Geely Atlas 2.4
Город: Минск

Гибридные щетки Alca стеклоочистителя Geely Atlas NL-3 (дворники)

#2

Непрочитанное сообщение Mr. Noise Mnk »


Если кто-то надумает ставить гибридные щетки Alca в качестве передних стеклоочистителей Geely Atlas для зимнего периода, то стоит обратить внимание на один момент.

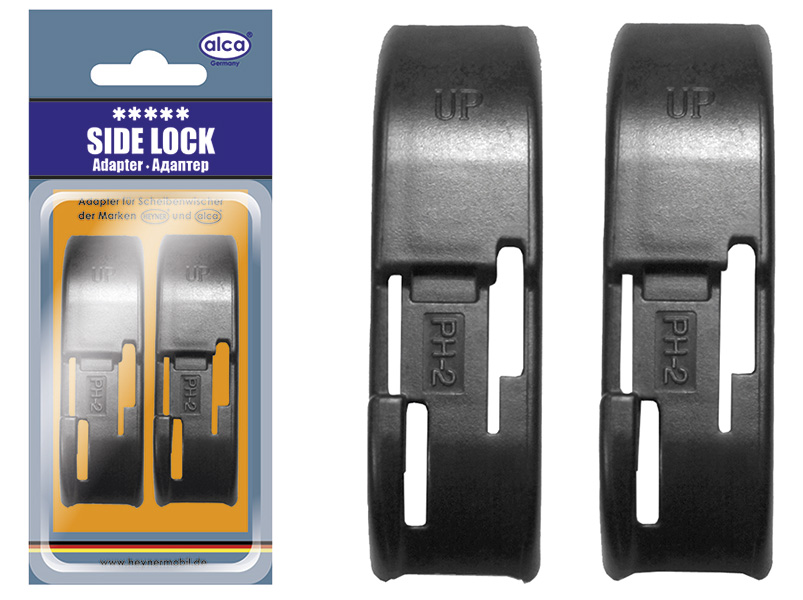

Для атласовского крепления SIDE PIN понадобится переходник - SIDE LOCK Адаптеры для щеток с боковым замком SL
Компания Alca позаботилась и предоставила такой переходник - артикул 300120 ALCA

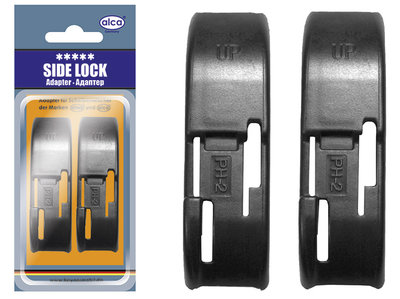

SIDE LOCK Адаптеры для щеток с боковым замком SL / ALCA 300120
SIDE LOCK Адаптеры для щеток с боковым замком SL / ALCA 300120

Кроме того этого стоит отметить - гибридные щетки имеют свои преимущества и недостатки.


Гибридные щетки Alca для Атласа с размерами - 600 мм водительская и 430 мм пассажирская - имеют такие артикулы для заказа:
  • ALCA 074000 или 07400 - 600 мм водительская (24") ДВОРНИК ALCA ЗИМНИЙ 24 (600 ММ)
  • ALCA 067000 или 06700 - 430 мм пассажирская (17") ДВОРНИК ALCA ЗИМНИЙ 17 (430 ММ)

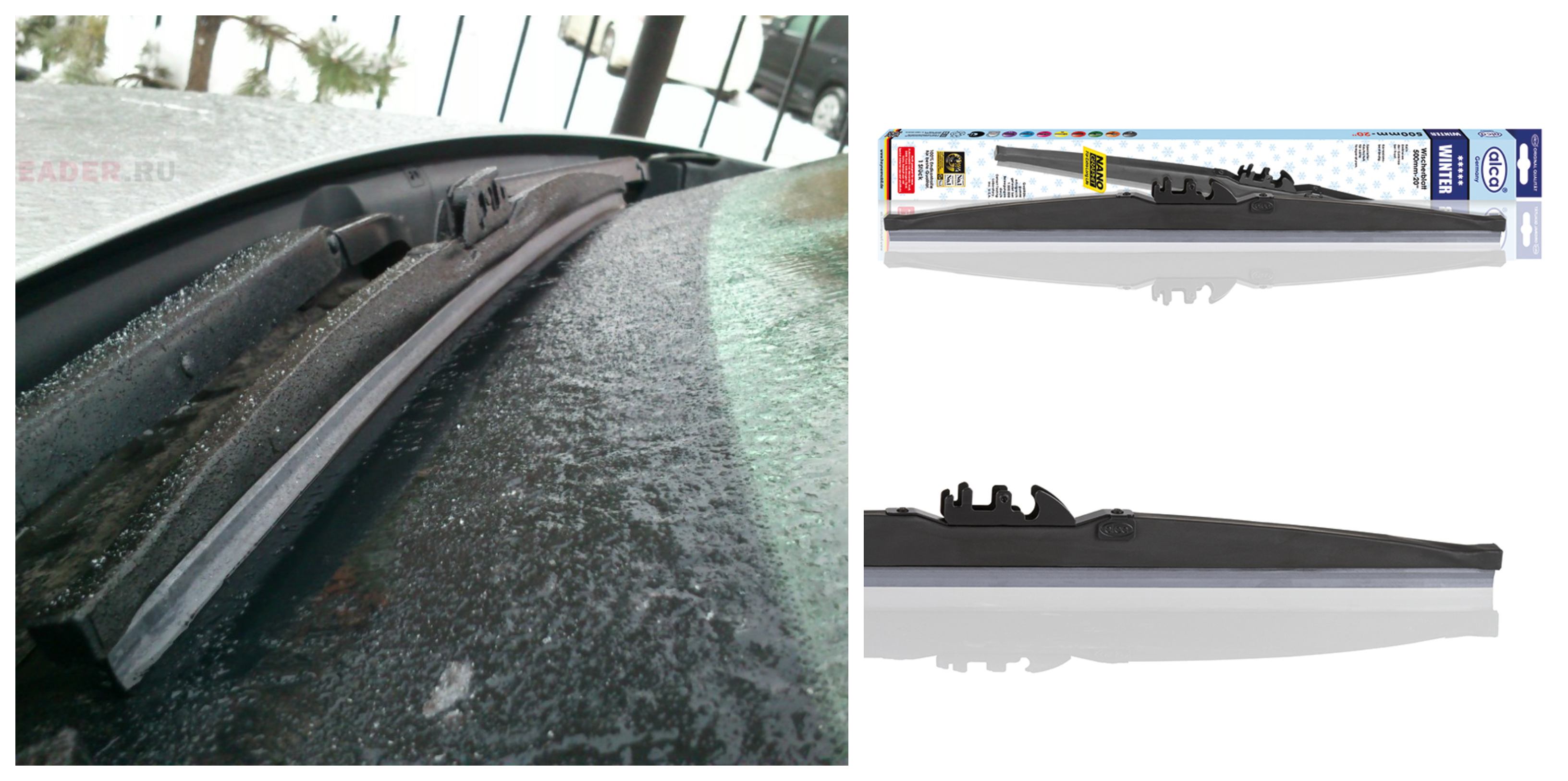

Щетка стеклоочистителя (дворник) для автомобиля, (зимняя) / ALCA Winter
Щетка стеклоочистителя (дворник) для автомобиля, (зимняя) / ALCA Winter
>> СПИСОК >> Аксессуары, оборудование, запчасти для Geely Atlas, Tugella, Coolray, Emgrand X7, Emgrand 7, GEELY GS

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Gerfik
GEELYвод
Сообщения: 43
Стаж: 2 года 11 месяцев
Авто: Geely
Город: Минск

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#3

Непрочитанное сообщение Gerfik »


Как вариант на зиму Lynx LW600 и Lynx LW430 соответственно. Ставил такие на предыдущий авто. Вопросов не было. Все переходники сразу в комплекте.
Аватара пользователя
Gerfik
GEELYвод
Сообщения: 43
Стаж: 2 года 11 месяцев
Авто: Geely
Город: Минск

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#4

Непрочитанное сообщение Gerfik »


Сходил посмотрел на родные щетки. Интересно можно ли пассажирскую 45см поставить? Вроде как запас по размеру есть, но видимо уйдет из зоны обогрева.
Аватара пользователя
Aleksey
Сообщения: 9
Стаж: 2 года 8 месяцев
Авто: Geely Atlas 2.4 4 WD Lux
Город: Магнитогорск

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#5

Непрочитанное сообщение Aleksey »


У меня вопрос по форсункам омывателей стекла.
Кто-нибудь знает, как они регулируются и регулируются ли вообще?
Аватара пользователя
Lelik
Участник GEELY Club Belarus
Сообщения: 230
Стаж: 2 года 11 месяцев
Авто: Geely Atlas 2.0 МКПП
Город: ***

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#6

Непрочитанное сообщение Lelik »


Aleksey писал(а): 16 ноя 2018, 08:30 У меня вопрос по форсунками омывателей стекла.
Кто-нибудь знает, как они регулируются и регулируются ли вообще?
Вставить тоненькую отвертку(лучше не очень длинную) и вверх-вниз отрегулировать или к дилеру в гости.
Аватара пользователя
@ндрюх@
Участник GEELY Club Belarus
Сообщения: 104
Стаж: 2 года 10 месяцев
Авто: Geely Atlas 2.4 2WD Comfort
Город: Гомель

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#7

Непрочитанное сообщение @ндрюх@ »


Aleksey писал(а): 16 ноя 2018, 08:30 У меня вопрос по форсункам омывателей стекла.
Кто-нибудь знает, как они регулируются и регулируются ли вообще?
А что не так с форсунками стеклоочистителей?
Аватара пользователя
Aleksey
Сообщения: 9
Стаж: 2 года 8 месяцев
Авто: Geely Atlas 2.4 4 WD Lux
Город: Магнитогорск

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#8

Непрочитанное сообщение Aleksey »


Не совсем нравится как происходит распыление (разбрызгивание) омывающей жидкости. Бьет чуть выше дворников,а хочется,чтобы сектор омовения был больше .
Аватара пользователя
@ндрюх@
Участник GEELY Club Belarus
Сообщения: 104
Стаж: 2 года 10 месяцев
Авто: Geely Atlas 2.4 2WD Comfort
Город: Гомель

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#9

Непрочитанное сообщение @ндрюх@ »


Aleksey писал(а): 16 ноя 2018, 13:10 Не совсем нравится как происходит распыление (разбрызгивание) омывающей жидкости. Бьет чуть выше дворников,а хочется,чтобы сектор омовения был больше .
Это происходит во время стоянки на месте, или во время движения? Просто на ходу этого вполне достаточно, у меня по крайней мере.
Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 530
Стаж: 3 года
Авто: Geely Atlas 2.4
Город: Минск

Щетки стеклоочистителя Geely Atlas NL-3 (дворники). Длина щеток, тип крепления. Замена ТОЛЬКО в сервисном режиме

#10

Непрочитанное сообщение Mr. Noise Mnk »


Регулировка форсунок омывателя лобового стекла.

В Geely Atlas и Geely Emgrand X7 - форсунки веерные.

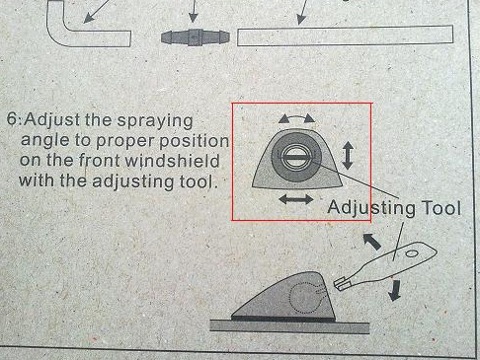

Регулировка производится отверточкой - это видно на иллюстрации ниже. Изменения положения указанного стрелками вверх-вниз подбирается требуемый угол струи омывающей жидкости на лобовое стекло.

!Все действия выполняйте аккуратно.

>> СПИСОК >> Аксессуары, оборудование, запчасти для Geely Atlas, Tugella, Coolray, Emgrand X7, Emgrand 7, GEELY GS

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 530
Стаж: 3 года
Авто: Geely Atlas 2.4
Город: Минск

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#11

Непрочитанное сообщение Mr. Noise Mnk »


Один из владельцев проверил возможность установки более длинной щетки стеклоочистителя лобового стекла.
Есть возможность заменить пассажирскую на 480 мм (19") вместо штатной 430 мм.
Не цепляет, не оставляет "соплей".

- передний водительский - 600 мм;
- передний пассажирский - 480 430 мм.

Для водительской щетки длиннее варианты ставить нет возможности. Штатный размер - это комфортный максимум.
>> СПИСОК >> Аксессуары, оборудование, запчасти для Geely Atlas, Tugella, Coolray, Emgrand X7, Emgrand 7, GEELY GS

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Gerfik
GEELYвод
Сообщения: 43
Стаж: 2 года 11 месяцев
Авто: Geely
Город: Минск

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#12

Непрочитанное сообщение Gerfik »


Mr. Noise Mnk писал(а): 20 ноя 2018, 00:56 Один из владельцев проверил возможность установки более длинной щетки стеклоочистителя лобового стекла.
Есть возможность заменить пассажирскую на 480 мм (19") вместо штатной 430 мм.
Не цепляет, не оставляет "соплей".

- передний водительский - 600 мм;
- передний пассажирский - 480 430 мм.

Для водительской щетки длиннее варианты ставить нет возможности. Штатный размер - это комфортный максимум.
думаю на зиму не очень хороший вариант. щетка точно уйдет из зоны подогрева. тут и 430 не полностью попадает
Аватара пользователя
dionis
Участник GEELY Club Belarus
Сообщения: 4
Стаж: 2 года 11 месяцев
Авто: Geely Atlas 2.4 2WD Lux
Город: Фаниполь

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#13

Непрочитанное сообщение dionis »


Mr. Noise Mnk писал(а): 20 ноя 2018, 00:56 Один из владельцев проверил возможность установки более длинной щетки стеклоочистителя лобового стекла.
Есть возможность заменить пассажирскую на 480 мм (19") вместо штатной 430 мм.
Не цепляет, не оставляет "соплей".

- передний водительский - 600 мм;
- передний пассажирский - 480 430 мм.

Для водительской щетки длиннее варианты ставить нет возможности. Штатный размер - это комфортный максимум.
Не уверен, что хорошая мысль, увеличивается рычаг и, соответственно, усилие на трапецию дворников. Вряд ли бы производитель экономил на длинне щеток.
Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 530
Стаж: 3 года
Авто: Geely Atlas 2.4
Город: Минск

Re: Щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#14

Непрочитанное сообщение Mr. Noise Mnk »


dionis писал(а): 16 дек 2018, 00:12
Mr. Noise Mnk писал(а): 20 ноя 2018, 00:56 Один из владельцев проверил возможность установки более длинной щетки стеклоочистителя лобового стекла.
Есть возможность заменить пассажирскую на 480 мм (19") вместо штатной 430 мм.
Не цепляет, не оставляет "соплей".

- передний водительский - 600 мм;
- передний пассажирский - 480 430 мм.

Для водительской щетки длиннее варианты ставить нет возможности. Штатный размер - это комфортный максимум.
Не уверен, что хорошая мысль, увеличивается рычаг и, соответственно, усилие на трапецию дворников. Вряд ли бы производитель экономил на длинне щеток.
Мысль хорошая по поводу "рычага и усилию на поводок", но не имеет научного подтверждения.

Поясню мою версию. [гипотетически]
Полагаю, что на оба поводка(и/или трапецию) усилие равное. При этом водительская щетка имеет бОльшую длину.
Значит, пассажирский поводок может нагружаться, как и водительский (по крайней мере, не меньше).
>> СПИСОК >> Аксессуары, оборудование, запчасти для Geely Atlas, Tugella, Coolray, Emgrand X7, Emgrand 7, GEELY GS

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 530
Стаж: 3 года
Авто: Geely Atlas 2.4
Город: Минск

Hola HF24A и Hola HF17A - бескаркасные щетки стеклоочистителя Geely Atlas NL-3 (дворники)

#15

Непрочитанное сообщение Mr. Noise Mnk »


посадочное место стоковой щетки и поводка стеклоочистителя Джили Атлас
посадочное место стоковой щетки и поводка стеклоочистителя Джили Атлас

Сразу оговорюсь, сообщение не несет рекламный характер!!!

Cтоковая водительская щетка Geely стала вести себя не лучшим образом:
- через 3 месяца эксплуатации стала немного "полосить";
- в климатических условиях (температура воздуха -6, снег, мокрый снег) по трассе на скорости с высокой степенью конвекции водительская щетка стала "недотирать" один участок и размазывать грязь.
В силу этого, стала необходимость замены одной или сразу пары щеток.

Выбор фломастеров - дело индивидуальное.
При всем разнообразии производителей щеток, выбор пал на HOLA бескаркасной конструкции - Hola HF24A и Hola HF17A.
Аргументирую выбор. Ранее пользовался каркасными щетками крепления Hook этой же фирмы. Себя проявили отлично. Терли на ура! Комплект работал год и более. Все это благодаря хорошему слою напыленного графита.
В силу низкой стоимости 3,30 руб за щетку, их можно было менять при первом же появлении полоски или "недотирании".

Установил эти бескаркасные (Hola HF24A и Hola HF17A), так сказать, авансом по заслугам других щеток этого же производителя.
Хотя их стоимость подбиралась в щеткам именитого вендора BOSCH, но и не намного выше щеток малоизвестных производителей.
Hola HF24A - 14.70 р.
Hola HF17A - 11.20 р.
Ну, и для примера космическая стоимость стоковых щеток Geely Atlas - 51 руб и 47 руб.

Тестирование в реальных условиях все расставит по местам.

Установка с держателем Side pin щеток Hola не составила труда, все стандартно. Процедура снятия и установки щеток описана на Geely Atlas NL-3 описана в Руководствe по эксплуатации Geely Atlas 2018 NL-3 (PDF) и выше в этом подразделе.

Для замены щеток стеклоочистителя необходимо поставить поводки дворников в вертикальное положение(сервисный режим).
Глушится двигатель и нажать рычаг дворников ВНИЗ. Дворники выйдут в сервисный режим.

Стоит обратить внимание на защитные колпачки уставленные по краям дворников. Их следует снять.
Смотрите фото ниже

Первые пробные взмахи на стоянке вроде ОК. Дальше будет тест в поле.

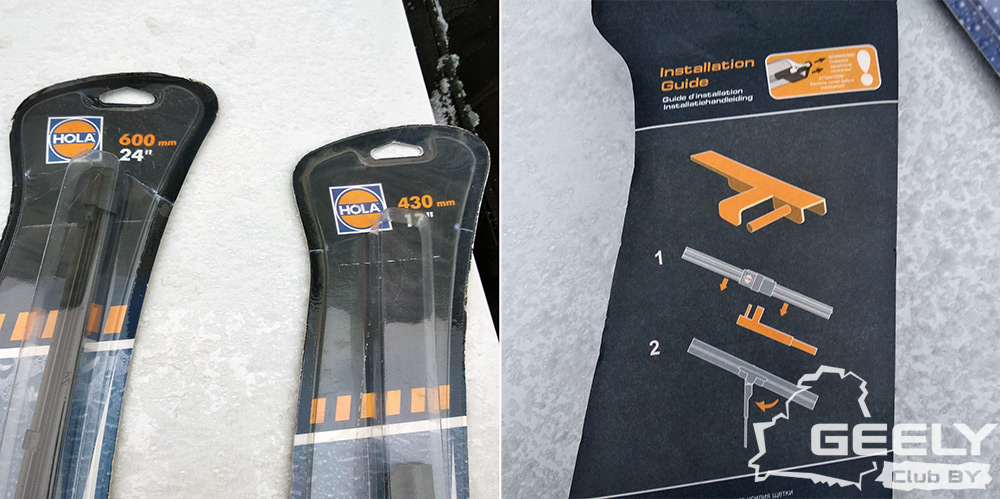

HOLA HF24A и HOLA HF17A - бескаркасные щетки для Geely Atlas NL-3. Длина щеток: 600 мм (24&quot;) и 430 мм (17&quot;).<br />Инструкция по установке. На краях щеток стоят заглушки, которые следует снять перед началом эксплуатации дворников.
HOLA HF24A и HOLA HF17A - бескаркасные щетки для Geely Atlas NL-3. Длина щеток: 600 мм (24") и 430 мм (17").
Инструкция по установке. На краях щеток стоят заглушки, которые следует снять перед началом эксплуатации дворников.

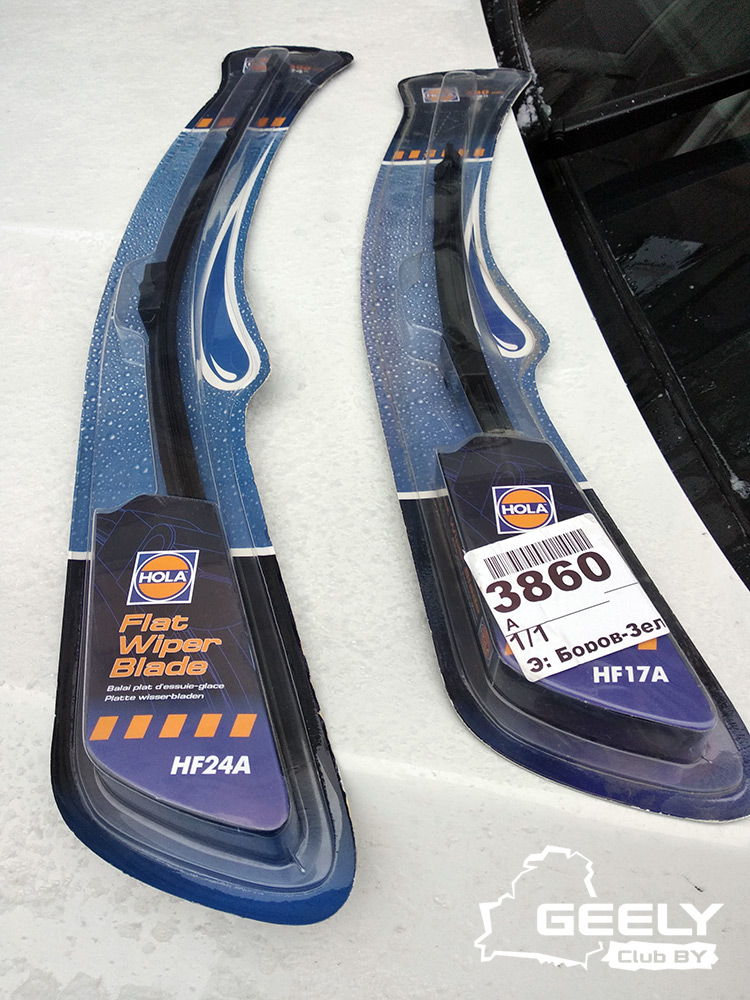

Щетка стеклоочистителя HOLA HF24A бескаркасная / Щетка стеклоочистителя HOLA HF17A бескаркасная (для Geely Atlas NL-3)
Щетка стеклоочистителя HOLA HF24A бескаркасная / Щетка стеклоочистителя HOLA HF17A бескаркасная (для Geely Atlas NL-3)

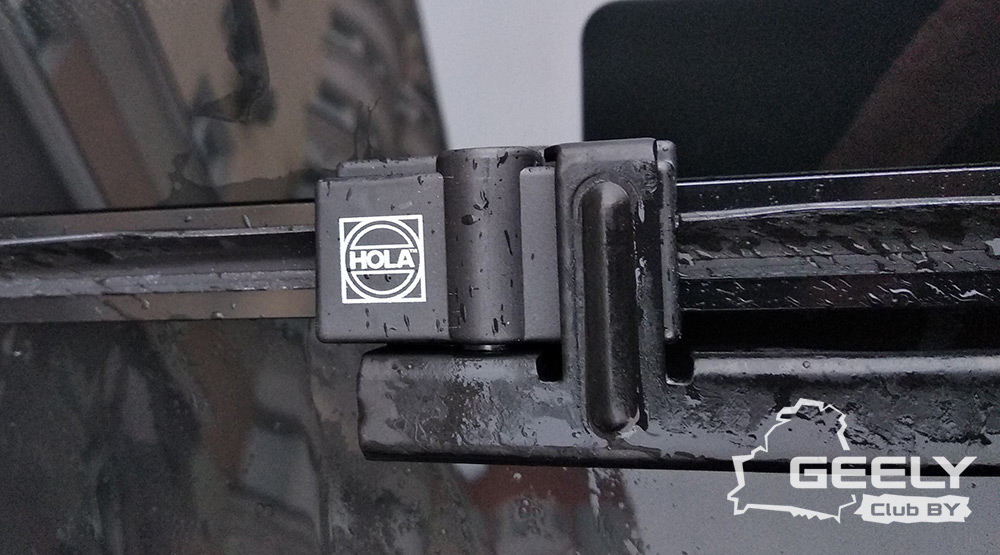

Бескаркасная щетка HOLA - место соединения с поводком стеклоочистителя
Бескаркасная щетка HOLA - место соединения с поводком стеклоочистителя
