1. Откройте капот.

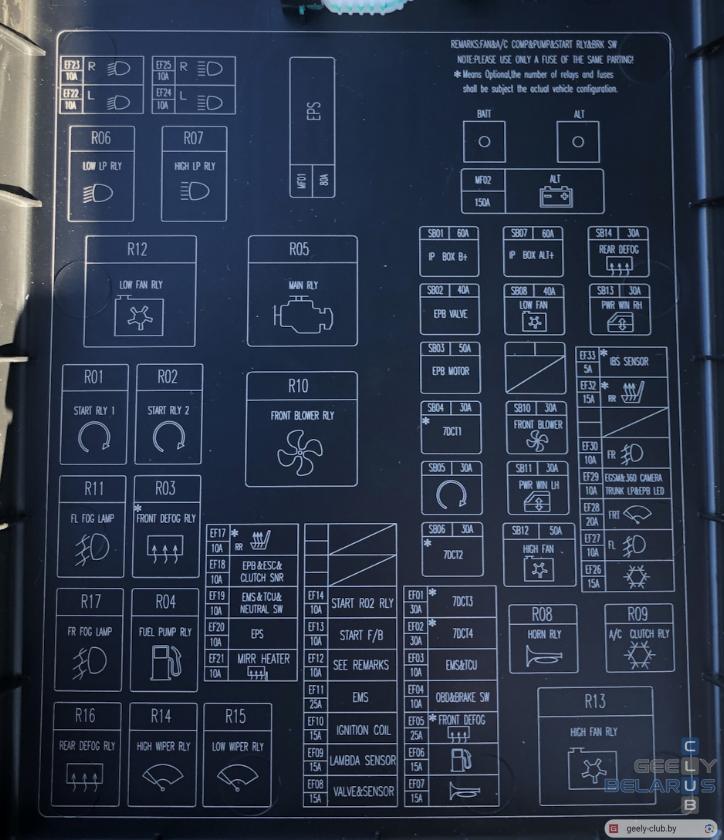

3. Допустимый ток и обозначение предохранителей находится внутри крышки блока предохранителей. Расположение и допустимый ток предохранителей может отличаться в зависимости от комплектации автомобиля.

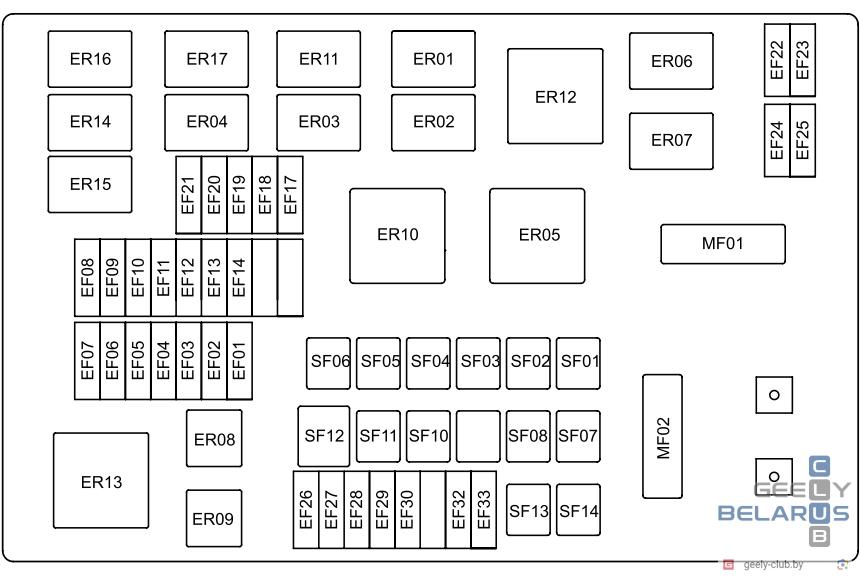

MF01 Предохранитель электрического усилителя руля 80 A
MF02 Предохранитель генератора 150 A
SB01 IP BOX B+ Fuse 60 A
SB02 Предохранитель системы EPB (электрический стояночный тормоз) 40 A
SB03 Предохранитель электродвигателя системы EPB 50 А
SB04 Предохранитель 7DCT1 30 A
SB05 Предохранитель стартера 30 A
SB06 Предохранитель 7DCT2 30 A
SB07 IP BOX ALT+ fuse 60 A
SB08 Предохранитель вентилятора низкой скорости 40 A
SB10 Предохранитель вентилятора салона 30 A
SB11 Предохранитель левого стеклоподъемника 30 A
SB12 Предохранитель вентилятора высокой скорости 50 А
SB13 Предохранитель правого стеклоподъемника 30 A
SB14 Предохранитель обогревателя заднего стекла 30 A
EF01 Предохранитель 7DCT3 30 A
EF02 Предохранитель 7DCT4 30 A
EF03 Предохранитель блока TCU/EMS 10 A
EF04 Выключатель стоп-сигналов/OBD 10 A
EF05 Предохранитель обогревателя ветрового стекла 25 A
EF06 Предохранитель топливного насоса 15 A
EF07 Предохранитель звукового сигнала 15 A
EF08 Предохранитель электромагнитного клапана 15 A
EF09 Предохранитель кислородного датчика 15 A
EF10 Предохранитель катушек зажигания 15 A
EF11 Предохранитель блока EMS 25 A
EF12 Реле (Вентилятор/ масляный насос/ компрессор/стартер/ вакуумный насос)/ предохранитель SOV 10 A
EF13 Предохранитель обратной связи стартера 10 A
EF14 Предохранитель реле стартера R2 10 A
EF17 Предохранитель подогревателя заднего/переднего сиденья 10 A
EF18 Предохранитель EPB/ESC/датчика педали сцепления 10 A
EF19 Предохранитель EMS/TCU/датчика нейтрального положения 10 A
EF20 Предохранитель блока EPS 10 A
EF21 Предохранитель обогрева зеркала заднего вида 10 A
EF22 Предохранитель ближнего света левой фары 10 A
EF23 Предохранитель правой фары ближнего света 10 A
EF24 Предохранитель левой фары дальнего света 10 A
EF25 Предохранитель правой фары дальнего света 10 A
EF26 Предохранитель компрессора кондиционера 15 A
EF27 Предохранитель левой противотуманной фары 10 A
EF28 Предохранитель переднего стеклоочистителя 20 A
EF29 EGSM/360 Panorama/EPB LED+ fuse 10 A
EF30 Предохранитель правой противотуманной фары 10 A
EF32 Предохранитель подогревателя заднего сиденья 15 A
EF33 IBS 5 А

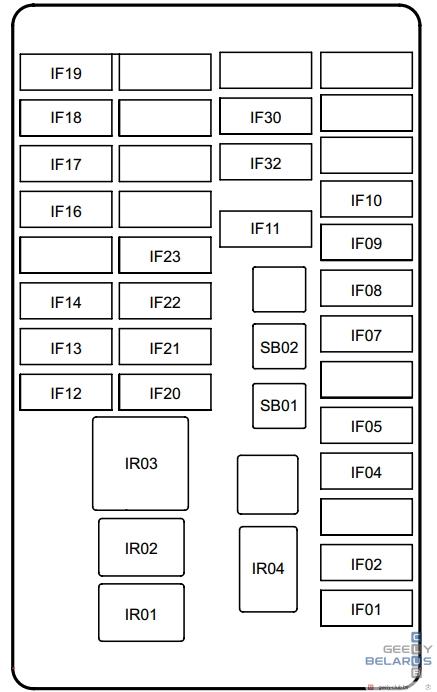

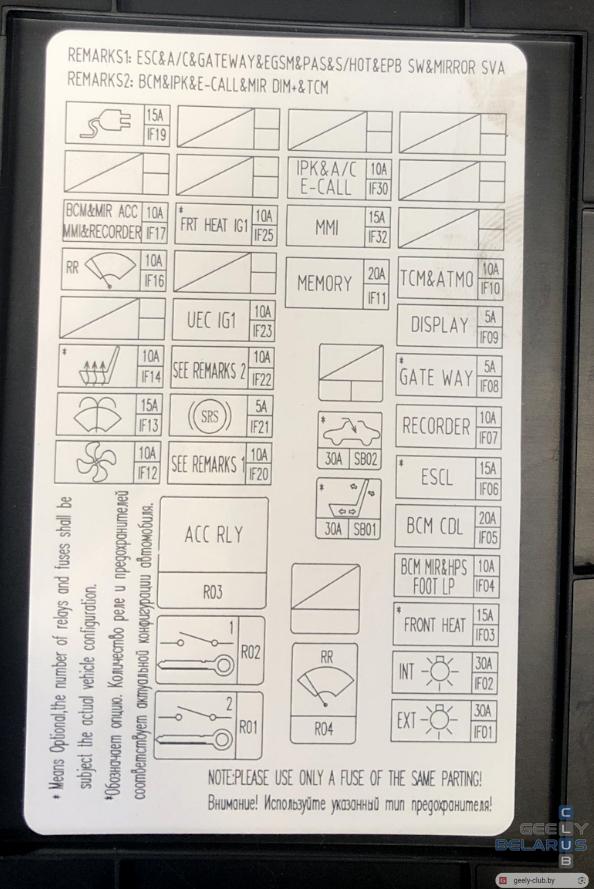

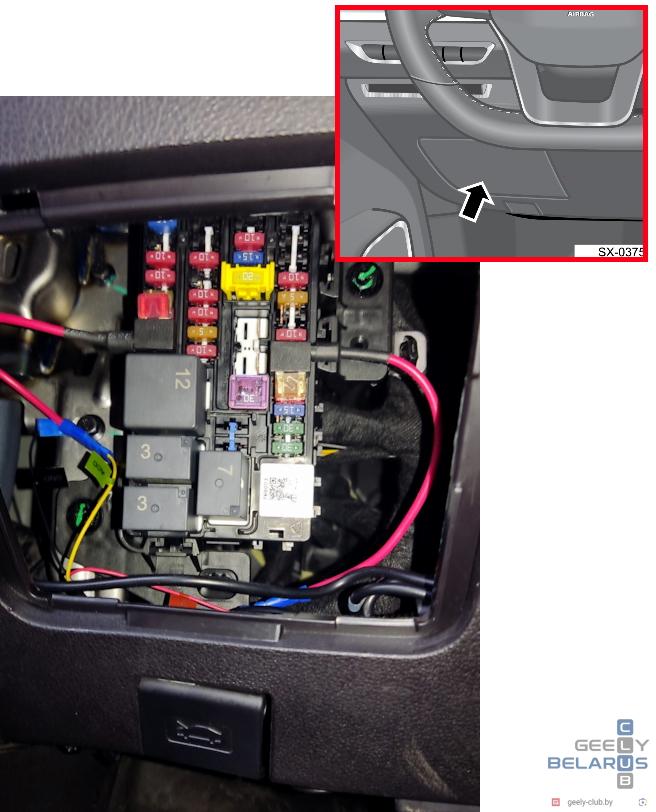

Блок предохранителей в салоне
№ предохранителя Описание Сила тока
IF01 Предохранитель BCM / наружных фонарей 30 A
IF02 Предохранитель лампы салона / BCM 30 A
IF04 Предохранитель зеркала заднего вида (BCM) / лампы освещения пространства для ног / HPS / катушки противоугонной системы 10 A
IF05 Предохранитель центрального замка / BCM 20 A
IF07 Предохранитель FCS/EDR 10 A
IF08 Предохранитель шлюза 5 A
IF09 Предохранитель экрана/IN 5 A
IF10 Предохранитель лампы общей подсветки / TCM 10 A
IF11 Предохранитель независимой памяти 20 A
IF12 Предохранитель реле вентилятора 10 A
IF13 Предохранитель электродвигателя стеклоомывателя 15 A
IF14 Предохранитель обогревателя сидений 10 A
IF16 Предохранитель заднего стеклоочистителя 10 A
IF17 BCM/MMI/MIRROR/ USB/EDR ACC+fuse 10 A
IF18 Предохранитель блока переднего нагревателя 20 A
IF19 Предохранитель розетки электропитания 15 A
IF20 360/Middle passage switch/EPB switch fuse 10 A
IF21 Предохранитель подушки безопасности 5 A
IF22 BCM/IP/E-CALL/ Interior rearview mirror anti-dazzling/ TCM fuse 10 A
IF23 Предохранитель UEC IG1 10 A
IF30 Предохранитель E-Call 10 A
IF32 Предохранитель MMI 15 A
SB01 Предохранитель электрического привода регулировки сиденья 30 A
SB02 Предохранитель верхнего люка 30 A
Предохранители защищают цепи электроприборов от перегрузки по току, что позволяет предотвратить повреждение бортового электрооборудования. Перегорание предохранителя указывает на то, что защищаемая этим предохранителем цепь неисправна и не работает должным образом. Если предполагается, что предохранитель перегорел, следует извлечь его из блока предохранителей и проверить, не перегорела ли плавкая вставка внутри предохранителя.
- А — исправный предохранитель; В — перегоревший предохранитель
1. Пластинчатый плавкий предохранитель: сравнительно тонкий, вставного типа; допустимый ток цепи составляет 5-25 А
2. Тугоплавкий предохранитель: прямоугольный, вставного типа; допустимый ток цепи 20-60 А.
Цвет обозначает номинальный ток предохранителя. Значение номинального тока также указано на предохранителе.
