Камера заднего вида на Geely Atlas Comfort

Аватара пользователя
PLANtator
GEELYвод
Сообщения: 19
Стаж: 2 года 7 месяцев
Авто: nl-3
Город: Россия

Re: Камера заднего вида на Geely Atlas Comfort

#46

Непрочитанное сообщение PLANtator »


вот интересно провод А6 за что отвечает и почему его надо отключить если я правильно понял.
Судя по логике это подсветка кнопок майфуна, но тогда она на камеру влиять не должна, я хз...
короче надо пробовать подключать, если схема наша, то проблем я не вижу. Осталось дождаться тепла.
Аватара пользователя
PLANtator
GEELYвод
Сообщения: 19
Стаж: 2 года 7 месяцев
Авто: nl-3
Город: Россия

Re: Камера заднего вида на Geely Atlas Comfort

#47

Непрочитанное сообщение PLANtator »


AlekseiIWA писал(а): 18 мар 2019, 03:02
PLANtator писал(а): 02 мар 2019, 17:53 Нужна схема проводки...
Посмотрите, может подойдет. РАСПИН_001.jpg
Проверить не могу, за бортом -10 градусов, ждем тела.
Нет не подходит.
.
Аватара пользователя
Alex82
Сообщения: 1
Стаж: 2 года 9 месяцев
Авто: Geeky ATLAS 2.4 4WD
Город: г.Салават

Re: Камера заднего вида на Geely Atlas Comfort

#48

Непрочитанное сообщение Alex82 »


Добрый день нашёл фото после установки здесьhttp://geely-clubs.ru/forums/topic/406-kamera-zadnego-vida-na-dzhili-atlas-comfort/?page=10, но инфы тоже маловато,да и активности маловато, у вас веселей. Кто прикрутил сам скинти инфу пожалуйста. У нас даже афициалы плечами жмут. Сказали надо оригинал брать, но и его не смогли :lol:
Аватара пользователя
911RT
GEELYвод
Сообщения: 25
Стаж: 2 года 5 месяцев
Авто: Geely Atlas 2.0 2wd Comfort
Город: Альметьевск

Re: Камера заднего вида на Geely Atlas Comfort

#49

Непрочитанное сообщение 911RT »


Alex82 писал(а): 19 апр 2019, 17:19 Добрый день нашёл фото после установки здесьhttp://geely-clubs.ru/forums/topic/406-kamera-zadnego-vida-na-dzhili-atlas-comfort/?page=10, но инфы тоже маловато,да и активности маловато, у вас веселей. Кто прикрутил сам скинти инфу пожалуйста. У нас даже афициалы плечами жмут. Сказали надо оригинал брать, но и его не смогли :lol:
Установил как в ссылке. Камера включается только принудительно при нажатии на значок "камера" на экране
Аватара пользователя
Gdc
Сообщения: 2
Стаж: 2 года 7 месяцев
Авто: Geely Atlas 2.4 2wd
Город: Пол

Re: Камера заднего вида на Geely Atlas Comfort

#50

Непрочитанное сообщение Gdc »


911RT здравствуйте,скажите это вы подключили камеру к С7 иС8?Значек камеры на ГУ как появился на комфорте? Камера родная?Заранее спасибо.
Аватара пользователя
Vit.za
Участник GEELY Club Belarus
Сообщения: 46
Стаж: 3 года
Авто: Geely Atlas 2.4 2WD Комфорт
Город: Минск

Re: Камера заднего вида на Geely Atlas Comfort

#51

Непрочитанное сообщение Vit.za »


Камеру мне ставил дилер. В зеленую фишку добавляются два провода. Если руководствоваться картинкой, размещенной на странице 3 данной темы, то провода добавились в пины под номерами 7 и 8. Также добавлен провод в черную фишку, но в какой конкретно пин я не определил, так как замотано штатной изолентой. Возможно запитались от какого-то провода. Сейчас в черной фишке у меня заняты все пины, кроме под номером 3. Скоро буду вести акустику, постараюсь установить подсоединение в черной фишке.
Аватара пользователя
911RT
GEELYвод
Сообщения: 25
Стаж: 2 года 5 месяцев
Авто: Geely Atlas 2.0 2wd Comfort
Город: Альметьевск

Re: Камера заднего вида на Geely Atlas Comfort

#52

Непрочитанное сообщение 911RT »


Gdc писал(а): 24 май 2019, 22:12 911RT здравствуйте,скажите это вы подключили камеру к С7 иС8?Значек камеры на ГУ как появился на комфорте? Камера родная?Заранее спасибо.
Да к 7 и 8
Значёк камеры: у меня прошитое ГУ
Камера не родная
Пожалуйста
Аватара пользователя
911RT
GEELYвод
Сообщения: 25
Стаж: 2 года 5 месяцев
Авто: Geely Atlas 2.0 2wd Comfort
Город: Альметьевск

Re: Камера заднего вида на Geely Atlas Comfort

#53

Непрочитанное сообщение 911RT »


Vit.za писал(а): 25 май 2019, 08:20 Также добавлен провод в черную фишку, но в какой конкретно пин я не определил, так как замотано штатной изолентой.
По фото я не увидел у Вас нового провода. У меня также один пин свободен ;)
Аватара пользователя
Vit.za
Участник GEELY Club Belarus
Сообщения: 46
Стаж: 3 года
Авто: Geely Atlas 2.4 2WD Комфорт
Город: Минск

Re: Камера заднего вида на Geely Atlas Comfort

#54

Непрочитанное сообщение Vit.za »


911RT писал(а): 25 май 2019, 08:32
Vit.za писал(а): 25 май 2019, 08:20 Также добавлен провод в черную фишку, но в какой конкретно пин я не определил, так как замотано штатной изолентой.
По фото я не увидел у Вас нового провода. У меня также один пин свободен ;)
Значит врезались в штатный провод, попробую определить.
Аватара пользователя
Gdc
Сообщения: 2
Стаж: 2 года 7 месяцев
Авто: Geely Atlas 2.4 2wd
Город: Пол

Re: Камера заднего вида на Geely Atlas Comfort

#55

Непрочитанное сообщение Gdc »


911RT Здравствуй,ссылку на прошивку кинуть можете?У меня стоит родная rc16.Прошивал сам или кто помогал?
Аватара пользователя
911RT
GEELYвод
Сообщения: 25
Стаж: 2 года 5 месяцев
Авто: Geely Atlas 2.0 2wd Comfort
Город: Альметьевск

Re: Камера заднего вида на Geely Atlas Comfort

#56

Непрочитанное сообщение 911RT »


Gdc писал(а): 25 май 2019, 17:46 911RT Здравствуй,ссылку на прошивку кинуть можете?У меня стоит родная rc16.Прошивал сам или кто помогал?
Здравствуйте. прошивку брал в соседней теме( спасибо Максу). Прошивал сам.
Аватара пользователя
911RT
GEELYвод
Сообщения: 25
Стаж: 2 года 5 месяцев
Авто: Geely Atlas 2.0 2wd Comfort
Город: Альметьевск

Re: Камера заднего вида на Geely Atlas Comfort

#57

Непрочитанное сообщение 911RT »


Vit.za писал(а): 25 май 2019, 08:48
911RT писал(а): 25 май 2019, 08:32
Vit.za писал(а): 25 май 2019, 08:20 Также добавлен провод в черную фишку, но в какой конкретно пин я не определил, так как замотано штатной изолентой.
По фото я не увидел у Вас нового провода. У меня также один пин свободен ;)
Значит врезались в штатный провод, попробую определить.
Заранее спасибо вам
Аватара пользователя
Vit.za
Участник GEELY Club Belarus
Сообщения: 46
Стаж: 3 года
Авто: Geely Atlas 2.4 2WD Комфорт
Город: Минск

Re: Камера заднего вида на Geely Atlas Comfort

#58

Непрочитанное сообщение Vit.za »


Осмотрел и ощупал проводку камеры, очень похоже, что только два провода подключаются в зеленую фишку. Провод, который подключается в черную фишку, не определил. Похоже в черную фишку провод не подсоединяется. Такая же инфа прошла на российском сайте. Хотя ранее здесь утверждалось про три провода.
Аватара пользователя
PLANtator
GEELYвод
Сообщения: 19
Стаж: 2 года 7 месяцев
Авто: nl-3
Город: Россия

Re: Камера заднего вида на Geely Atlas Comfort

#59

Непрочитанное сообщение PLANtator »

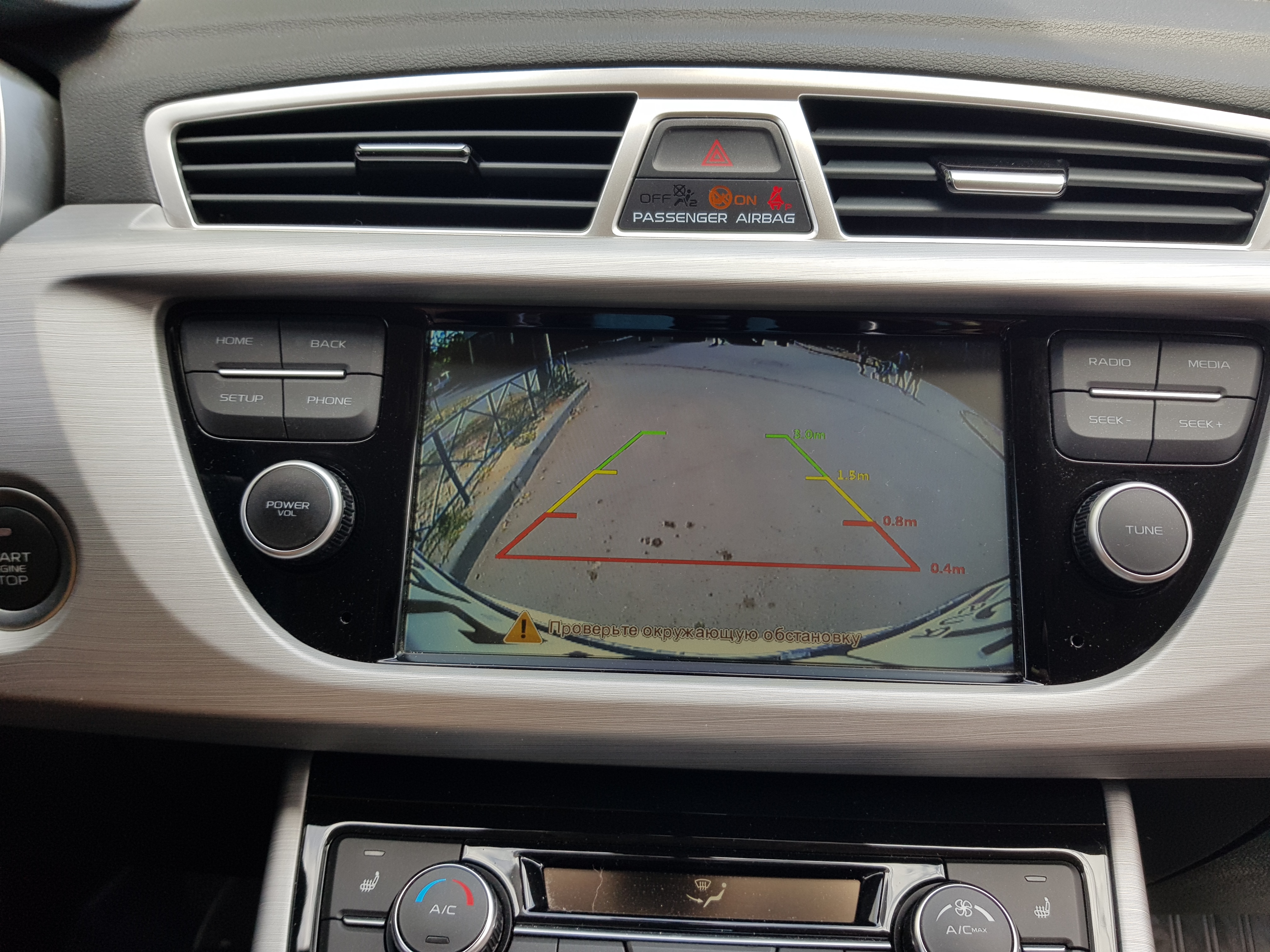

Ну все решение найдено, камера установлена и работает. Установка и подключение камеры к магнитоле возможно своими силами, а вот активация режима камеры на магнитоле только у дилера (сигнал о необходимости включить картинку с камеры передается на магнитолу по CAN, от камеры к магнитоле подходит 2 провода видеосигнала)
Вся инфа по дилерскому сканеру (куда залазить, что нажимать) и по подключению к голове есть на Российском форуме.
Вложения
Аватара пользователя
Dimakash
Сообщения: 5
Стаж: 2 года 11 месяцев
Авто: Geely Atlas 2.0
Город: Минск

Re: Камера заднего вида на Geely Atlas Comfort

#60

Непрочитанное сообщение Dimakash »


Дайте ссылочку на российский форум
