Замена штатной магнитолы (Geely Atlas 2.0 на механике)

[axmetov]

Я так понимаю надо сделать перемычку между блоком штекера (IP 49,IP51,IP52) со штекером IP 73??!!

[axmetov]

Средний блок совсем пустой

[dgipa2007]

Скорее да, нужно сначала соединить с питанием и если заведется то уже соединять остальные провода и запускать другие функции - Навигацию, камеру, и т.д.

[axmetov]

Добрый вечер, огромная просьба к вам если есть возможность сделайте фото разъёма 14-pin с обозначениями, а то я сегодня объехал пол Минска в поисках разъёма и ничего не нашёл, в крупных магазинах с радиодеталями - Нет. Так может через обозначение получится.

[dgipa2007]

К сожалению возможности разобрать и сделать фото нету.

[axmetov]

Спасибо, очень жаль, буду тогда искать методом подбора.

[axmetov]

Всё же очень нужна помощь, необходимо сделать пару фото разъёма 14 pin, потому что варианта подключения ЖК-экрана к ГУ автомагнитолы может быть как минимум 2


[Lesha]

все что есть

[axmetov]

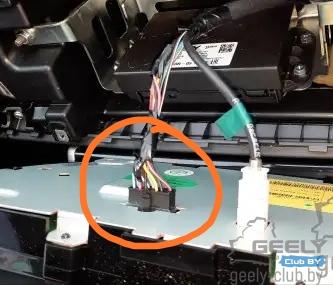

Необходимый разъём с 1-го по 4-е фото. Правильно я расписал? Или что-то ещё? Заранее спасибо за вашу помощь!
