Защитная сетка в бампер Geely Emgrand X7 NL-4 2018. Установка сетки радиатора: [Руководство]

#1

Непрочитанное сообщение RomanL »


Поделюсь опытом установки сетки на решетки радиатора на Geely Emgrand X7 NL-4 2018.
Необходимые материалы:

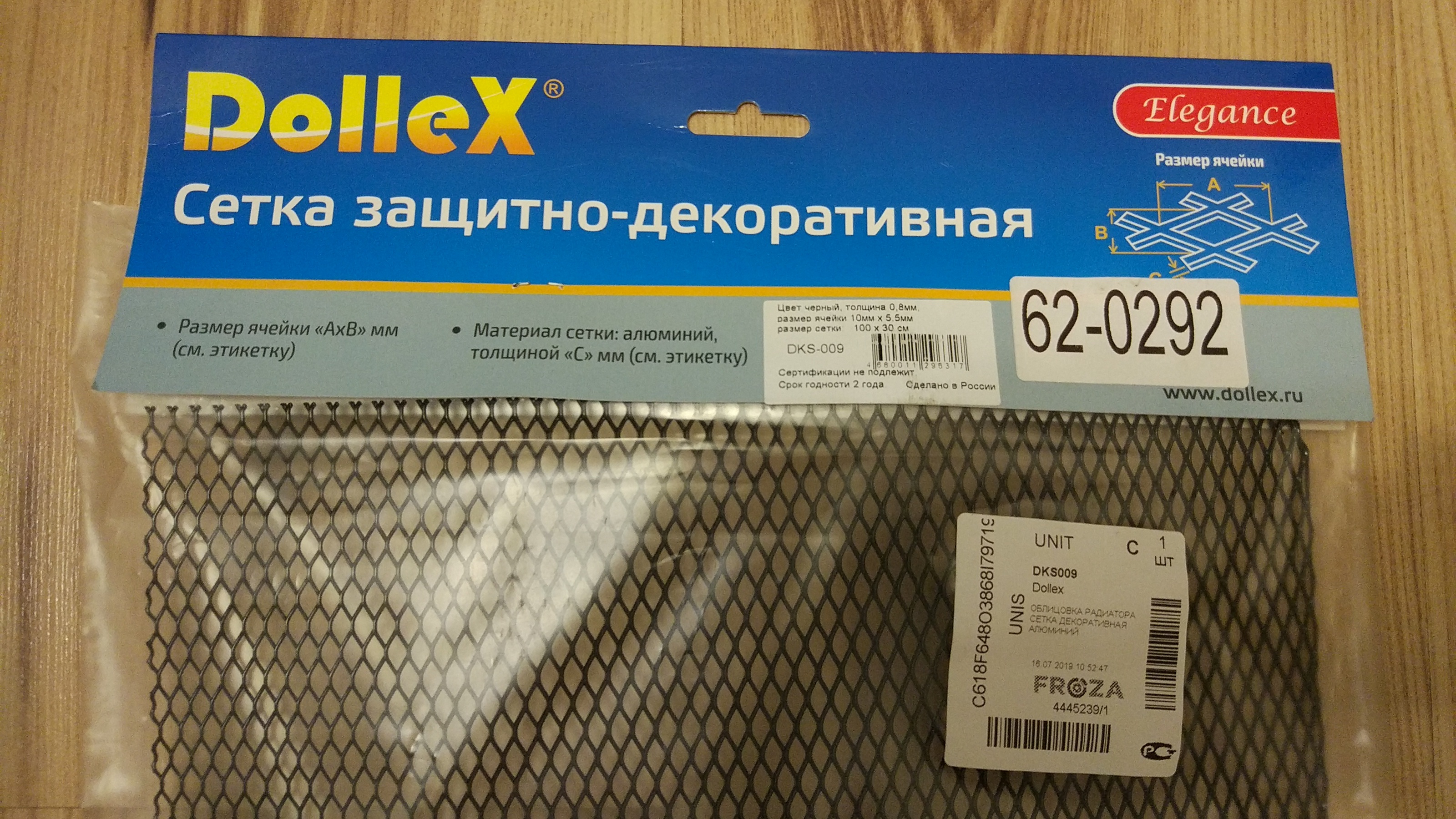

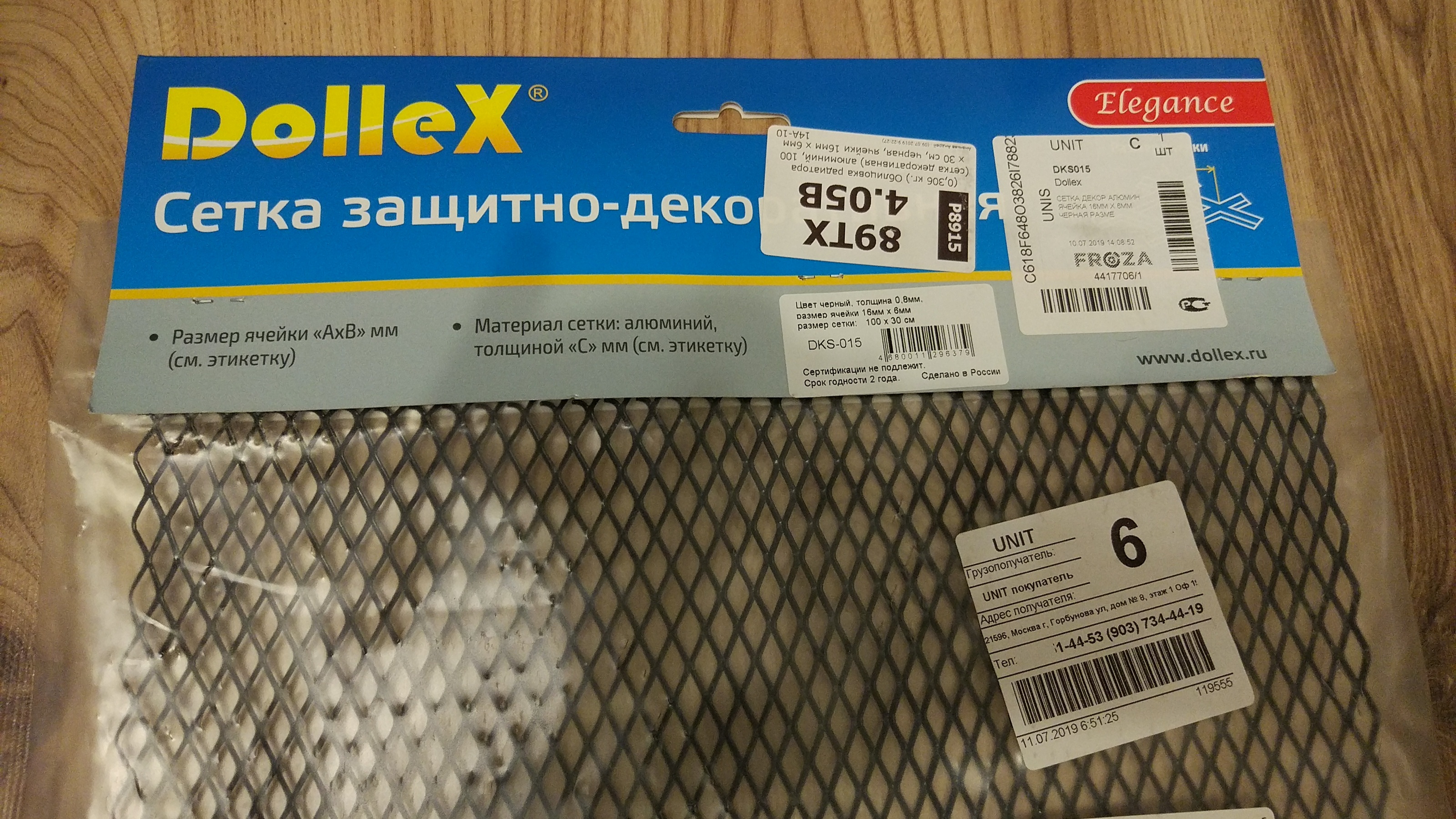

- cетка защитно-декоративная, черная.
- стяжки пластиковые, мелкие - 30 шт. например, 135х2,5 мм
- термоклей 2 палки 11 мм
- саморезы 4,2х19 - 10 шт.


Размер ячеек у сеток которые я ставил:
нижняя решетка 10х5,5 мм (реальный размер отверстия 8х4 мм),
на верхнюю решетку 16х6 мм (реальный размер отверстия 11,4х5,2 мм).

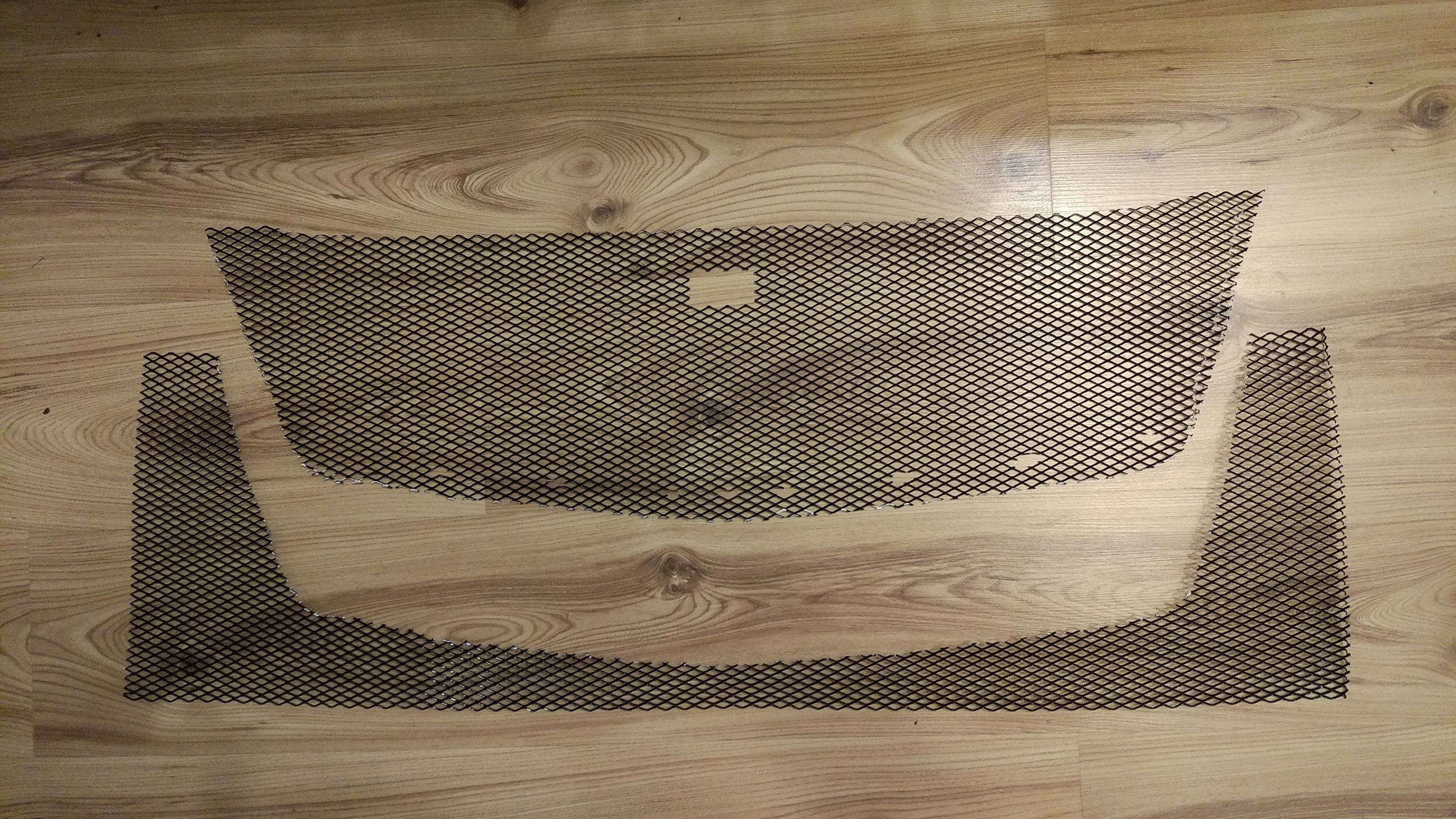

Размер сеток я брал 100х30 см, как вниз, так и для верхней решетки бампера.
Необходимый минимум нижняя 100х15, верхняя 90х25 (размеры указаны в сантиметрах).

Можно взять одну 100х50 см с одинаковым размеров ячейки. Из двух сеток для защиты радиатора, которые я использовал, мне больше понравилась 10х5,5, чем 16х6.

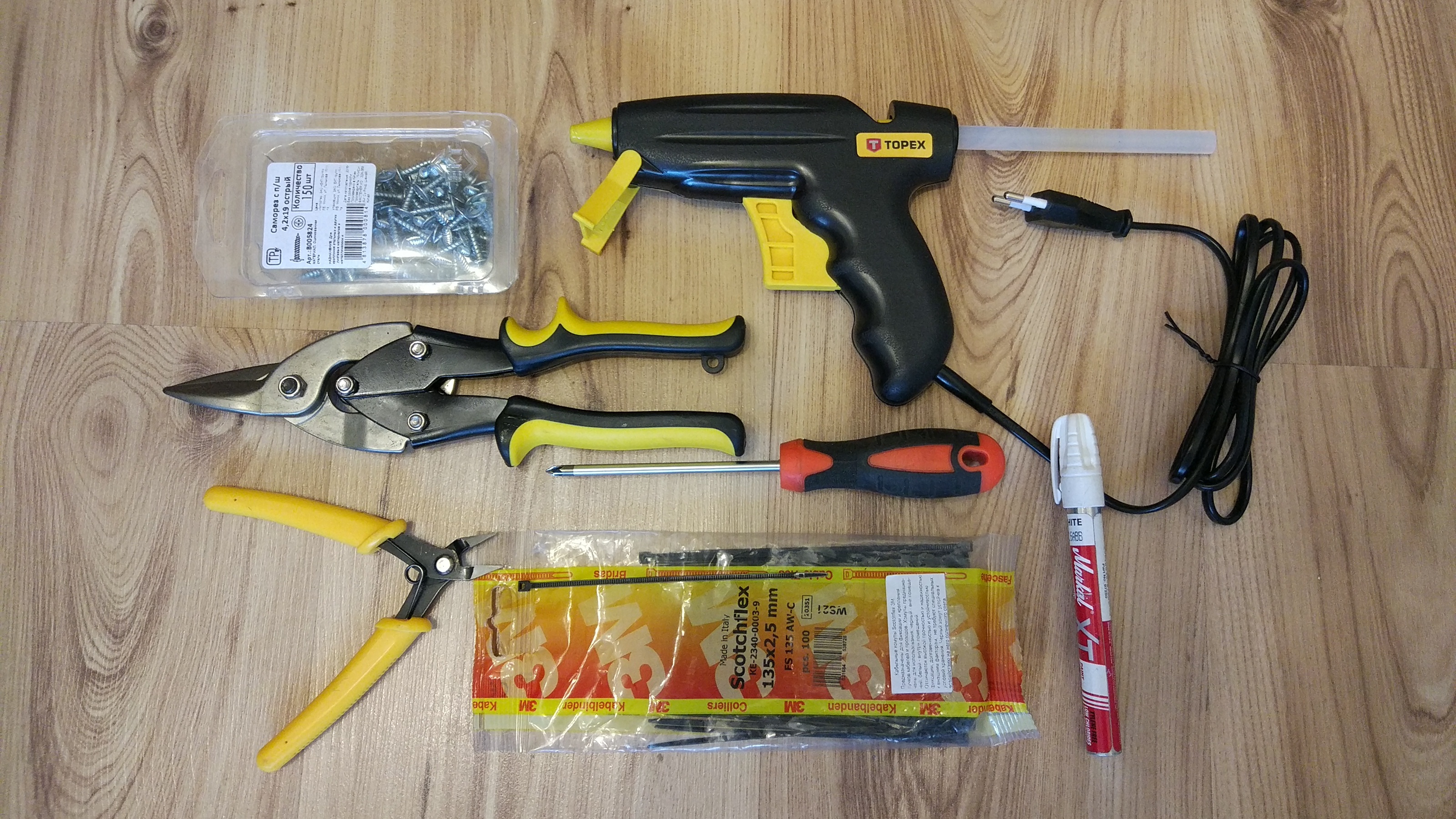

Необходимые инструменты:
- Отвертка крестовая
- Ножницы по металлу (на самом деле сетка очень легко режется даже бокорезами)
- Бокорезы
- Пистолет для термоклея
- Маркер белый
► Показать
ДЕМОНТАЖ БАМПЕРА
Лучше это делать в теплую погоду, чтобы пластик бампера был эластичнее и не отломилось его крепление.
Также советуют смочить мыльным раствором места защелок.
- Выкручиваем 5 винтов над верхней решеткой радиатора. Инструмент: крупная крестовая отвертка или головка на 10. Средний винт находится в глубине, где замок капота.
- Выкручиваем по 2 шурупа на подкрылках. Колеса вывернуть, чтобы не мешали. Инструмент: крестовая отвертка или головка на 8.
- Выкручиваем 9 шурупов под бампером. Вдоль переднего края.
► Показать

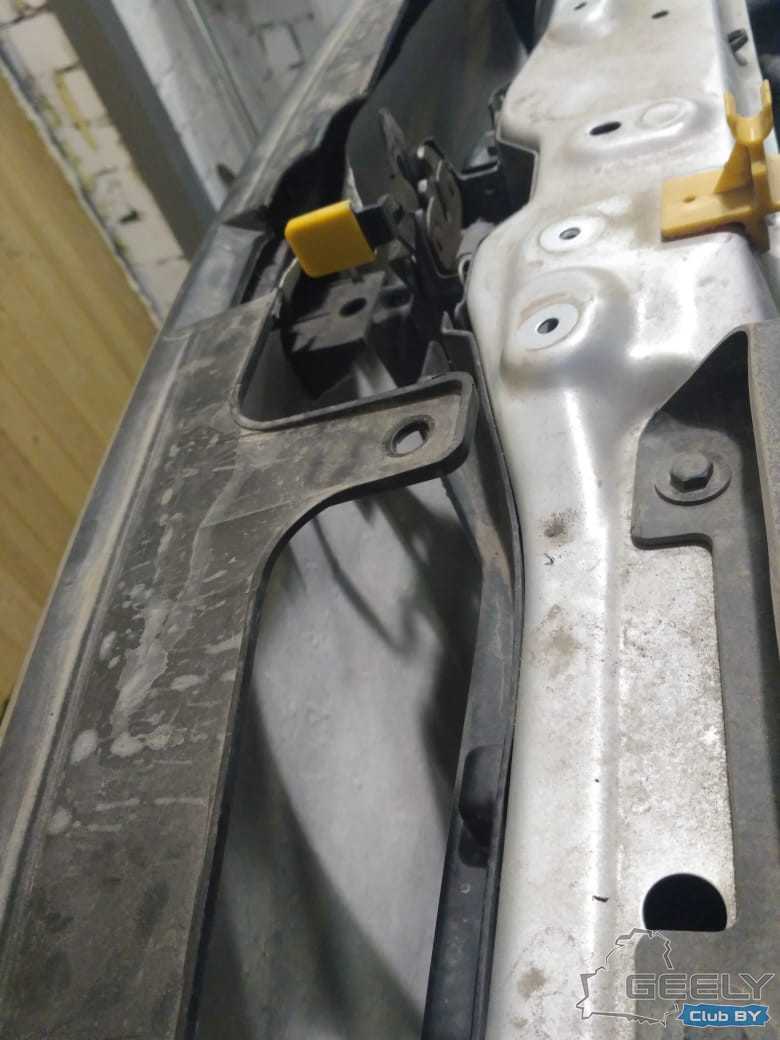

- Отцепляем бампер от крыла. Отгибаем подкрылок, беремся рукой за край бампера, оттягиваем на себя. Он держится на 3-х защелках и одном "клыке" возле фары.
Защелки отщелкиваются последовательно, от колеса первая-вторая-третья, бампер продолжает держаться на углу возле фары. Там и есть самое сложное место!!
Бампер надо поднимать вверх, снимая его с клыка, и тянуть на себя. Можно поддеть длинной плоской отверткой, помочь ей поднять пластик бампера вверх над "клыком". (клык я потом немного подрезал, на 1-1,5мм, чтобы при последующем снятии бампера не оторвать пластик).
Если установлены противотуманные фары и/или парктроники, не забываем разъединить их разъемы перед тем, как поставить бампер на землю, чтобы не оторвать провода.

► Показать
Монтаж сетки
- Кладем бампер на заранее приготовленную тряпку, чтобы исключить царапины ЛКП.

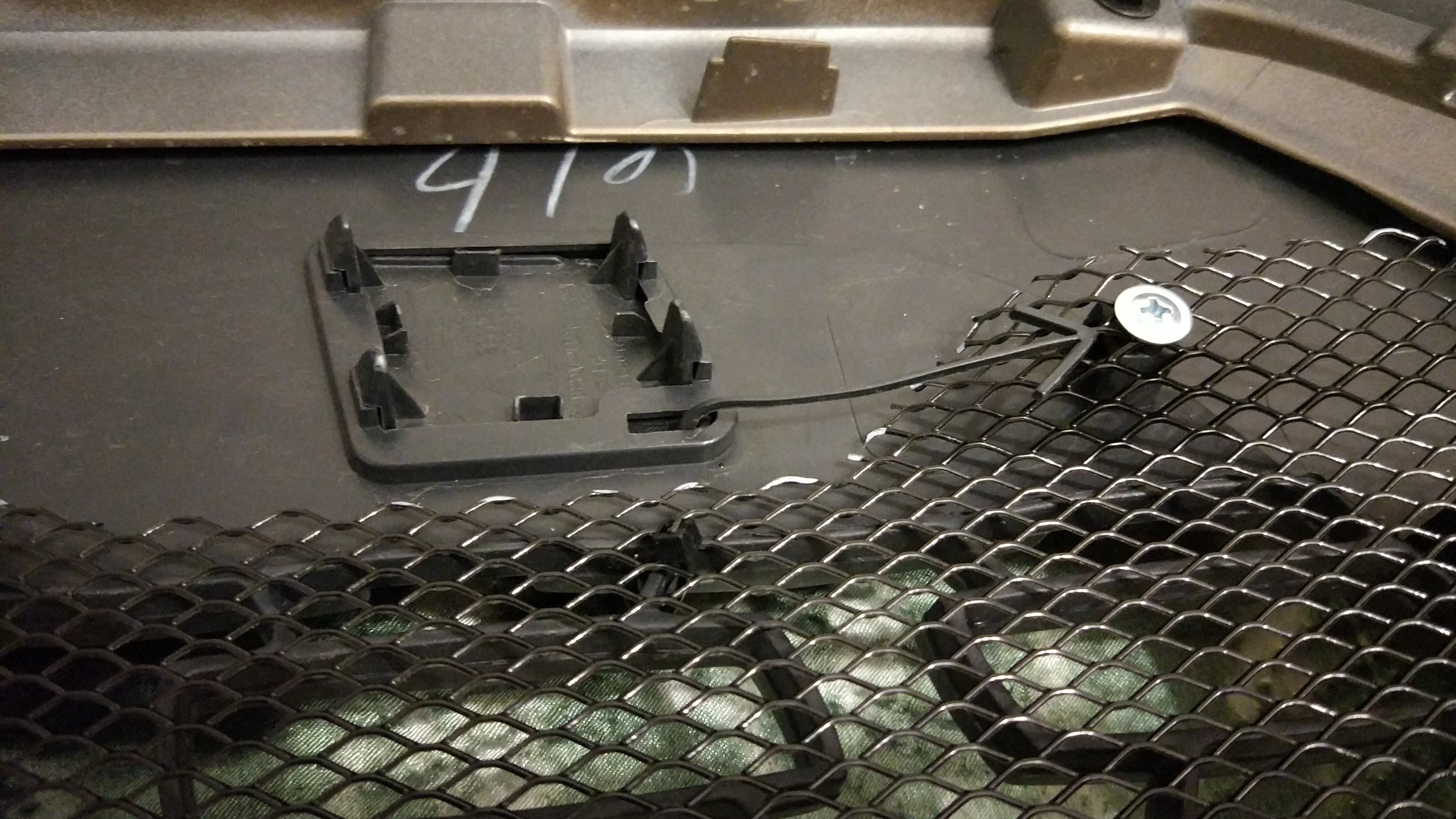

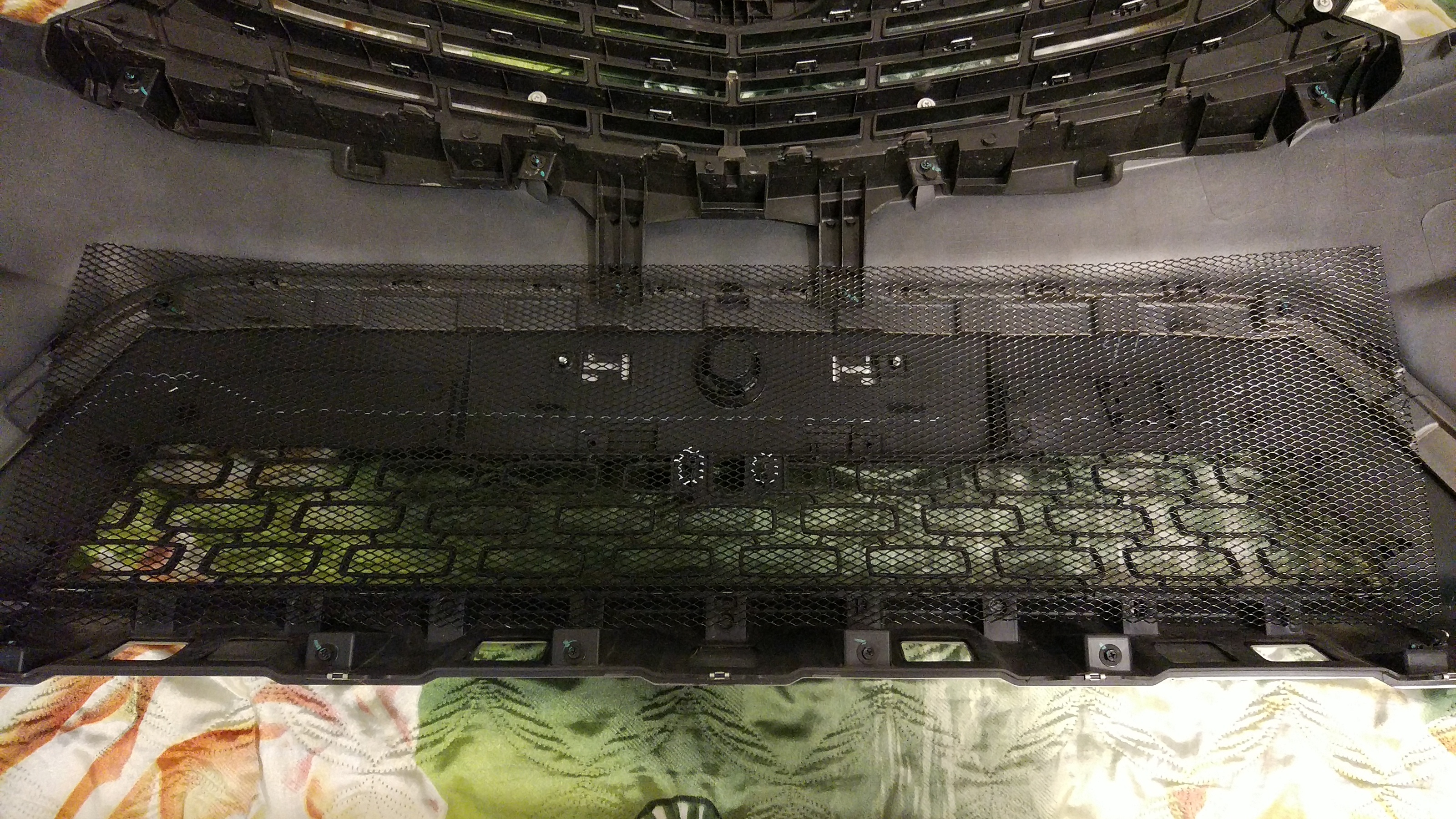

- Прикладываем сетку к нижней решетке бампера Emgrand X7 NL-4, прорезаем бокорезами 2 отверстия под стойки по центру.

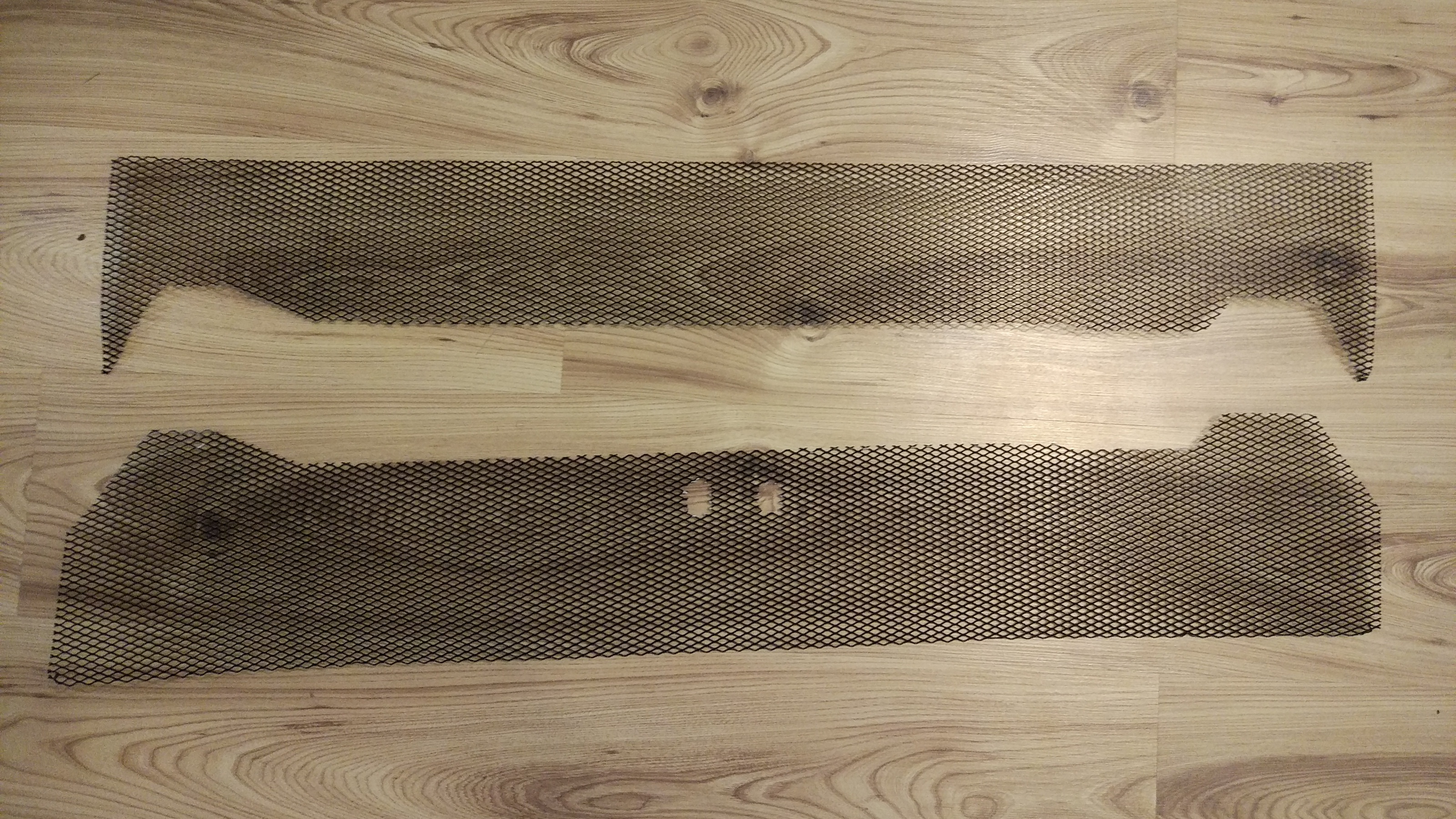

- Размечаем контур, отрезаем его ножницами, обращаем внимание на заглушку для буксировочного крюка, не перекрываем её сеткой.
- Вкручиваем саморезы в отверстия в бампере.

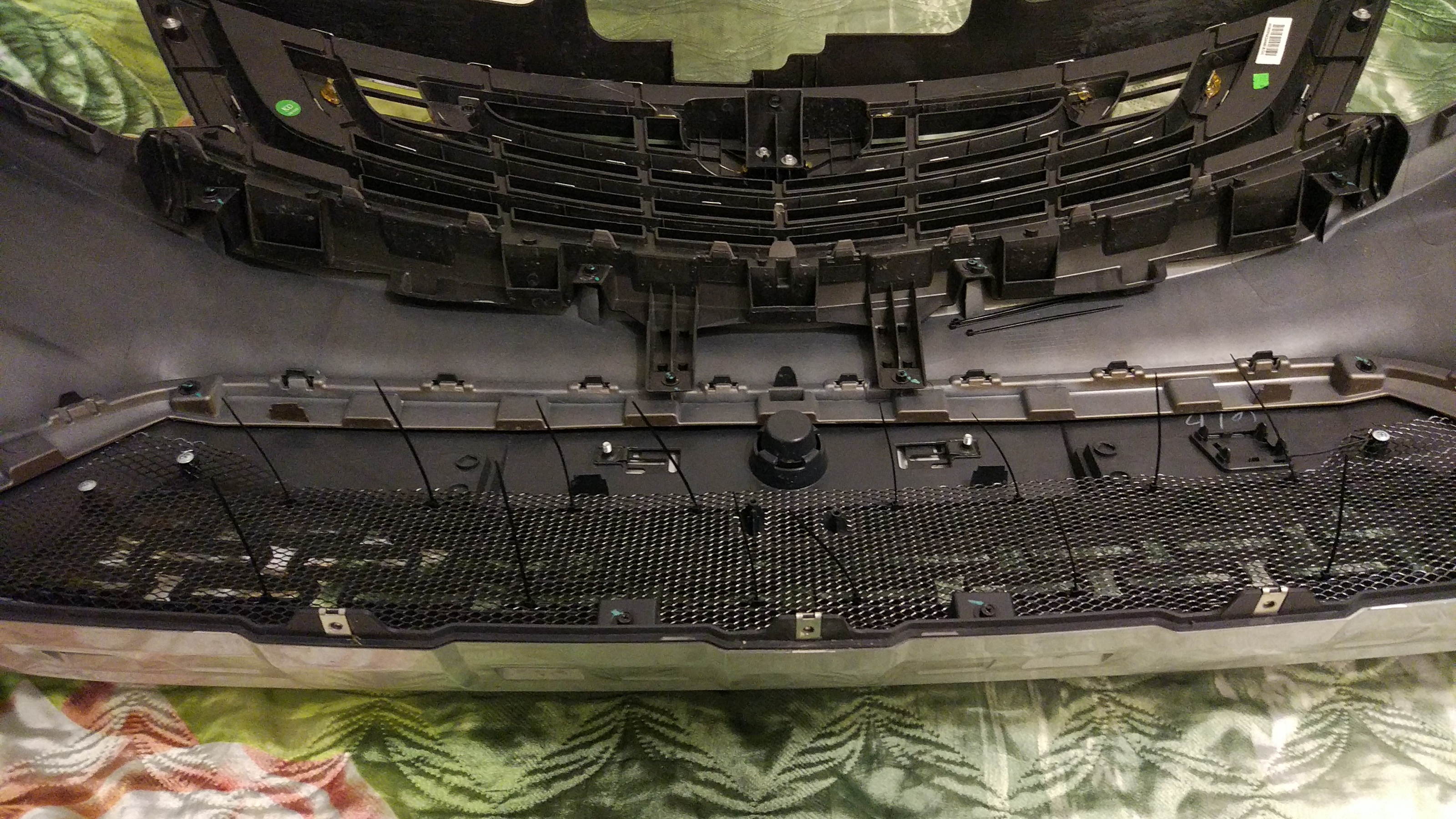

- Стяжками притягиваем(фиксируем) по верхнему и нижнему краю
► Показать

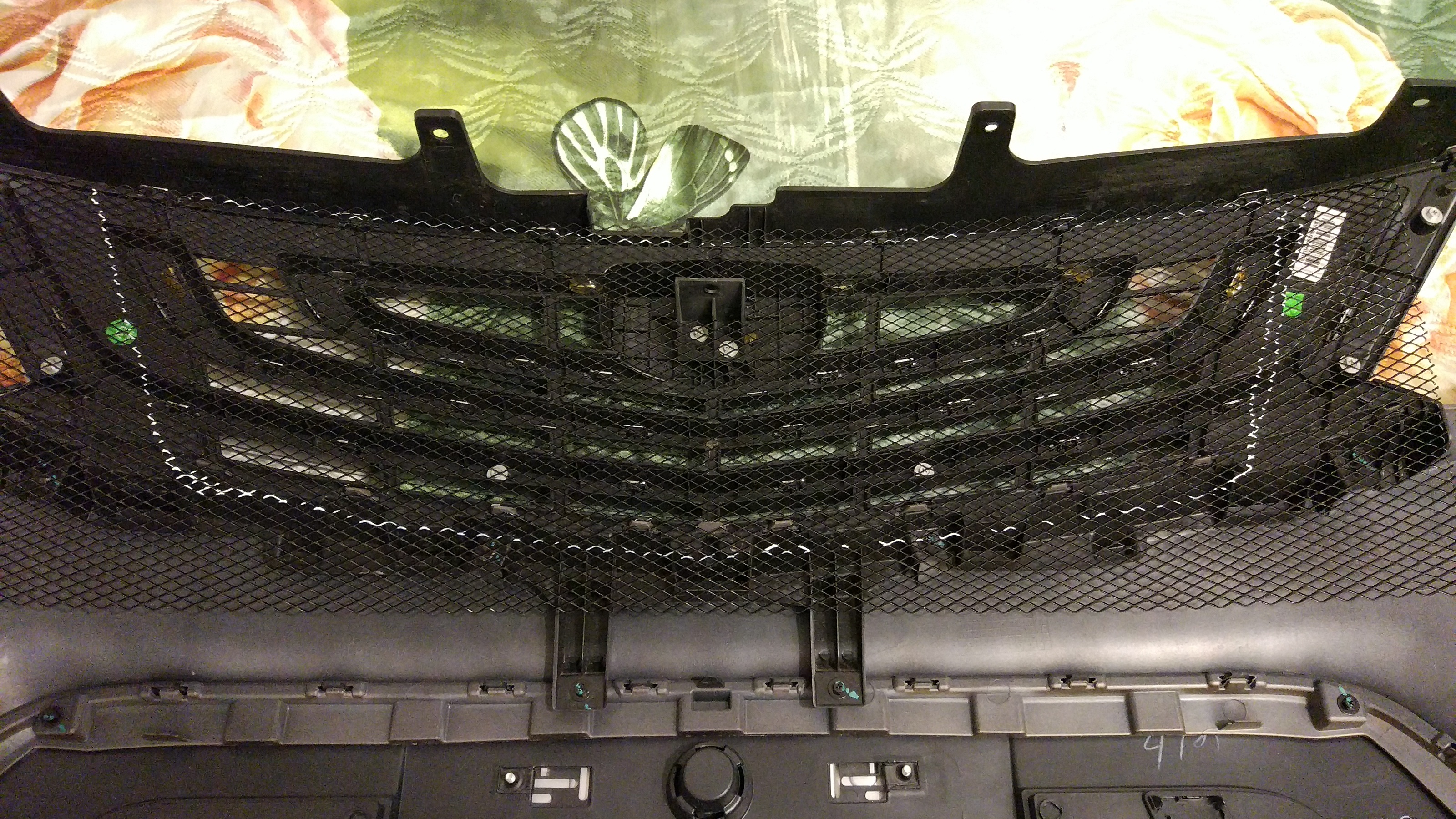

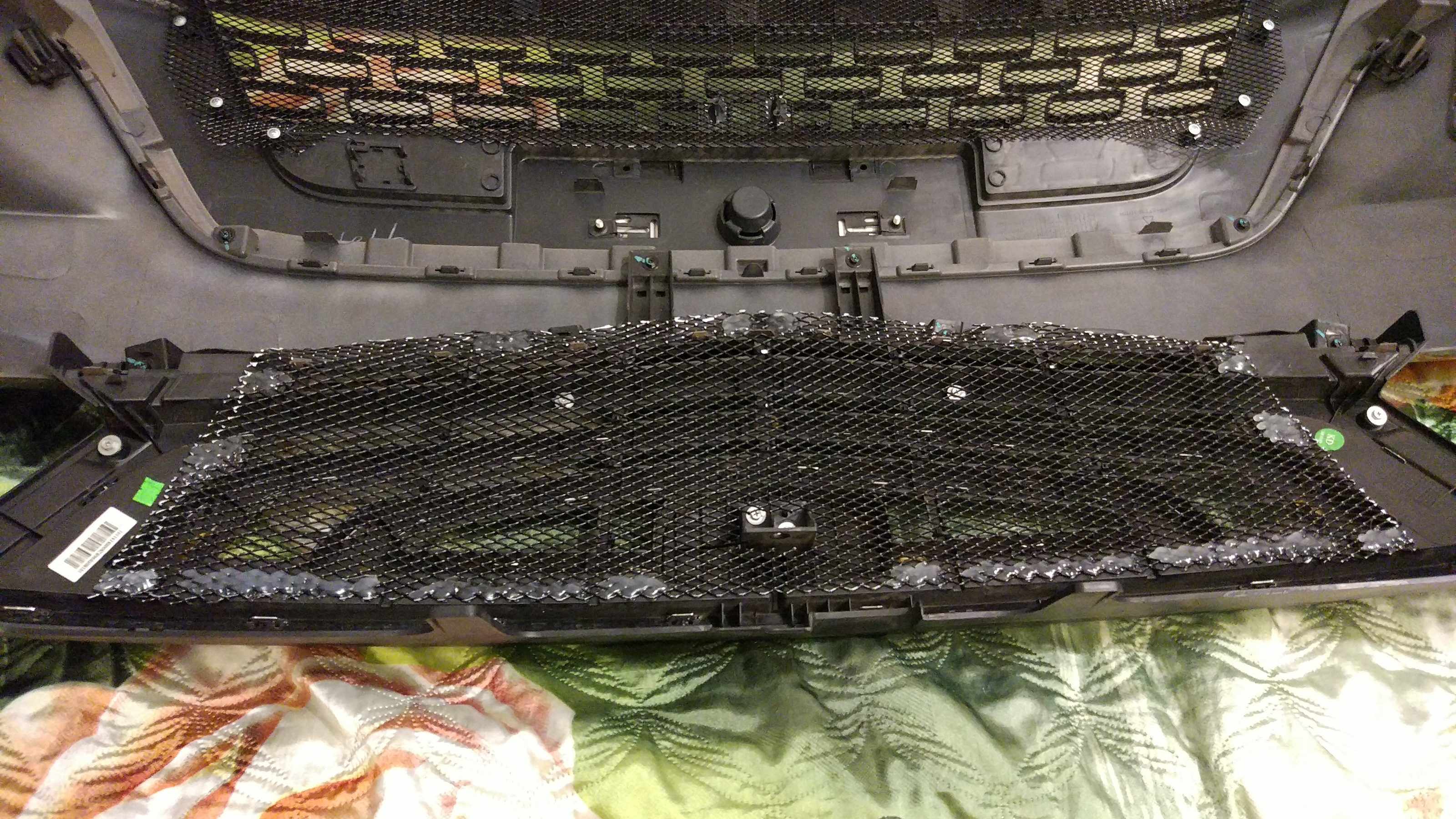

- Прикладываем сетку к верхней решетке бампера Geely Emgrand X7 NL-4, размечаем по центру отверстие под кронштейн, прорезаем его.
- Прикладываем опять сетку, размечаем периметр, можно бокорезами прорезать небольшие отверстия под защелки, которые выступают.
- Стяжками притягиваем сетку к стойкам

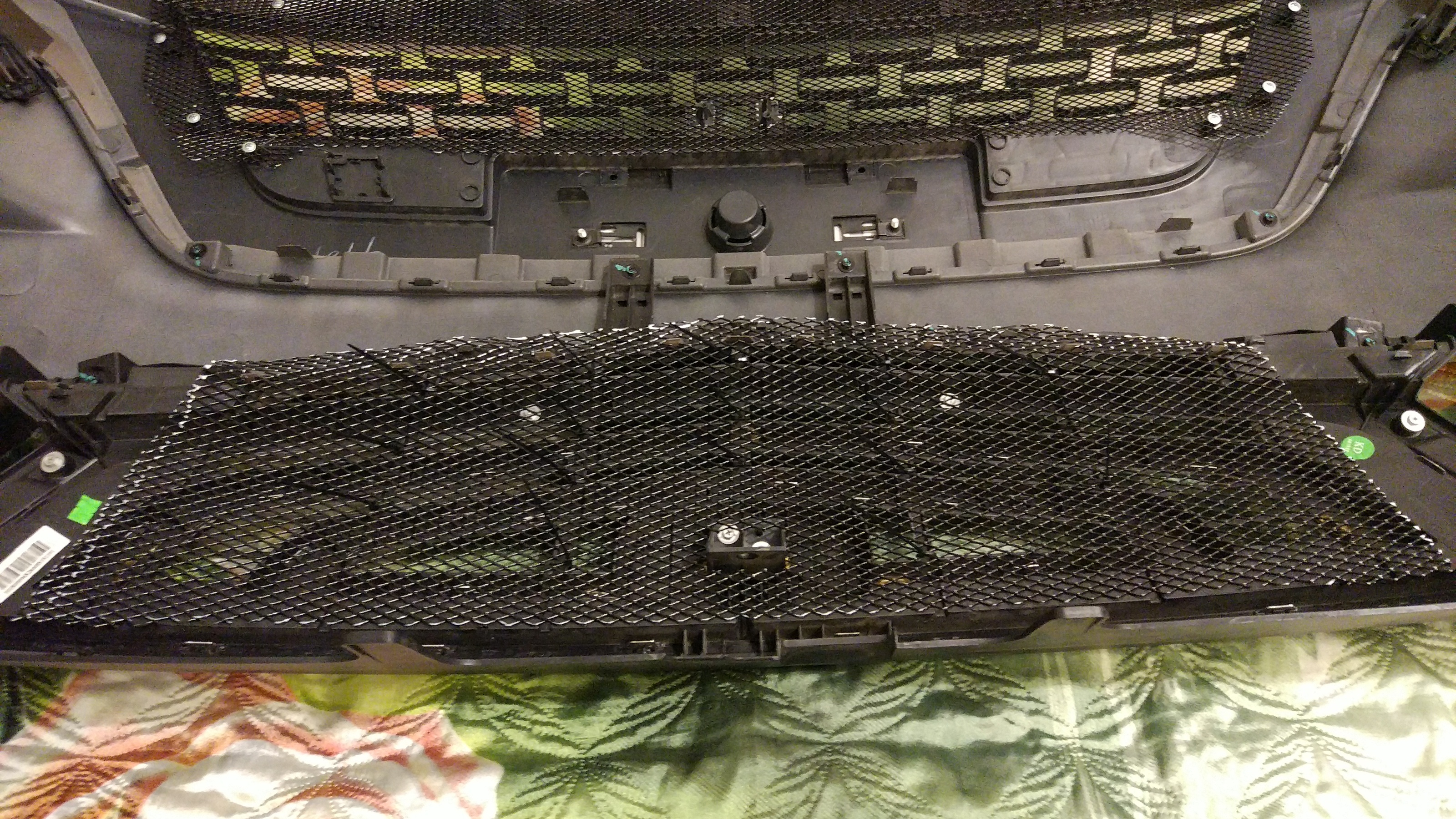

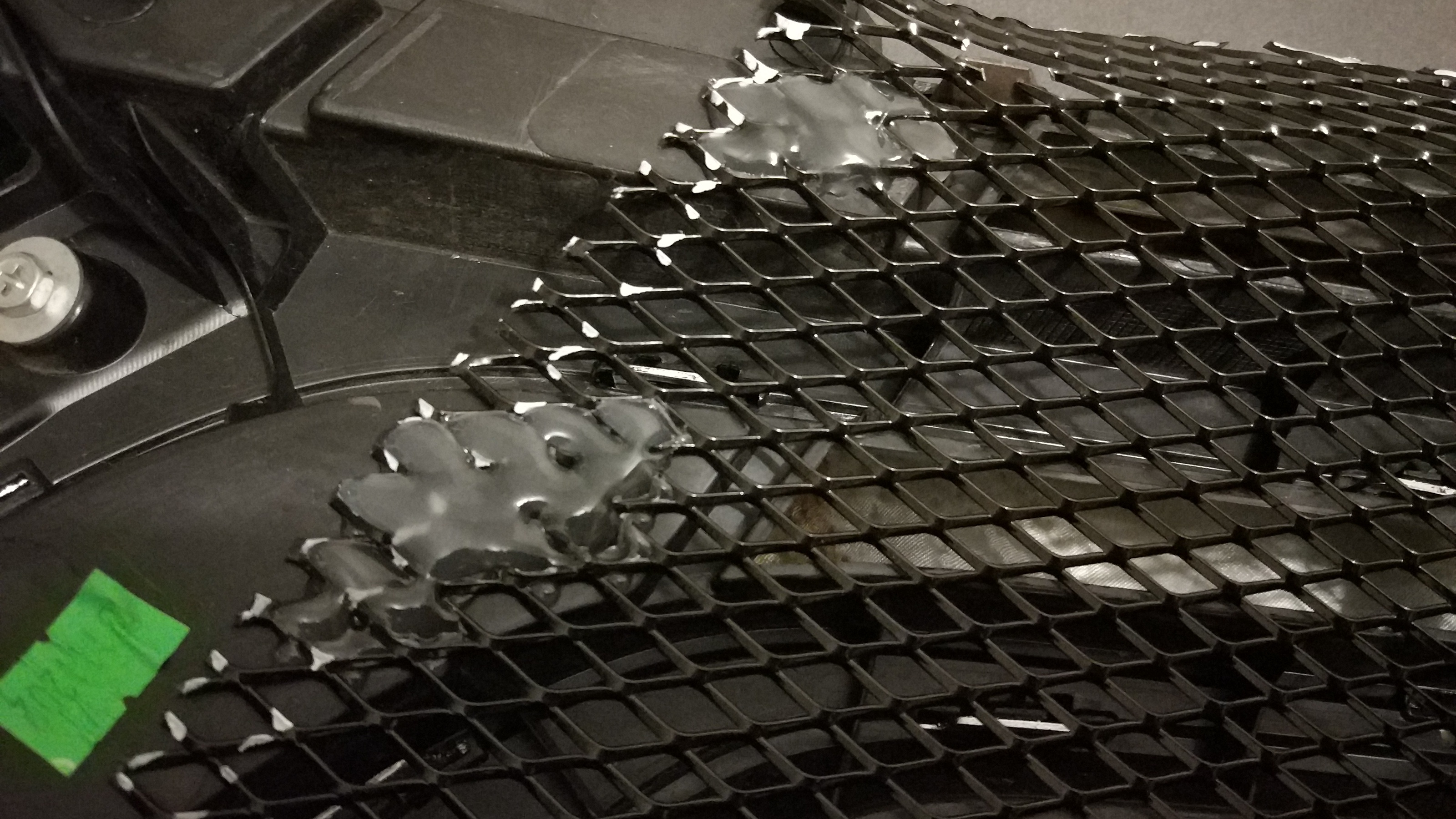

- Сверху, по бокам, снизу проклеиваем термоклеем.
► Показать

- Одеваем бампер на место установки, прикручиваем верхние винты (можно пока не до конца, чтобы можно было двигать бампер).
- Прикручиваем центральные нижние винты, чтобы центровать бампер.
- Защелкиваем защелки, сперва "клык", потом уверенным хлопком 3 защелки.
- Закручиваем остальные шурупы и винты.

При демонтаже бампера, воспользовался опытом DarknessD1, только у него низ бампера крепился клипсами, а у меня шурупами. И гайдом Dima на Drive2.ru

Читайте также:
1. Как установить противотуманные фары на Geely Emgrand X7 NL-4 (замена стрекозы и монтаж ПТФ): [Руководство]
2. Как установить камеру заднего вида с динамической разметкой на Geely Emgrand X7 NL-4 2018: [Руководство]
3. Как установить кнопки на руль Geely Emgrand X7 NL-4. Новые опции: переключение радио и треков, TRIP, меню, телефонные звонки, круиз-контроль: [Руководство]
Последний раз редактировалось RomanL 23 июл 2019, 20:33, всего редактировалось 1 раз.
Аватара пользователя
RomanL
GEELYвод
Сообщения: 59
Стаж: 2 года
Авто: Geely Emgrand X7 2.0AT Comfort 2019
Город: Минск

Re: Установка защитной сетки на решетки радитора на Geely Emgrand X7 NL-4

#2

Непрочитанное сообщение RomanL »

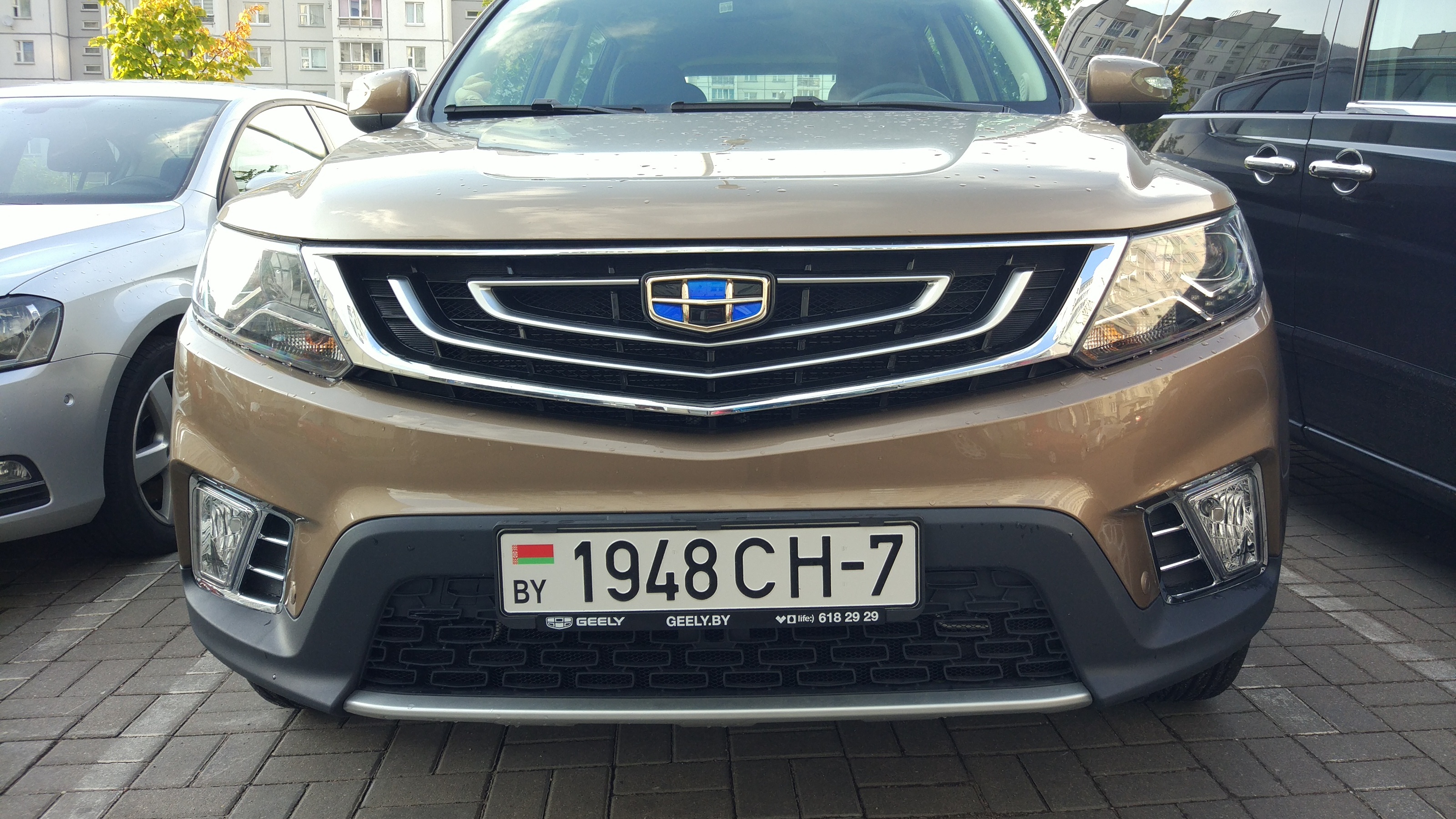

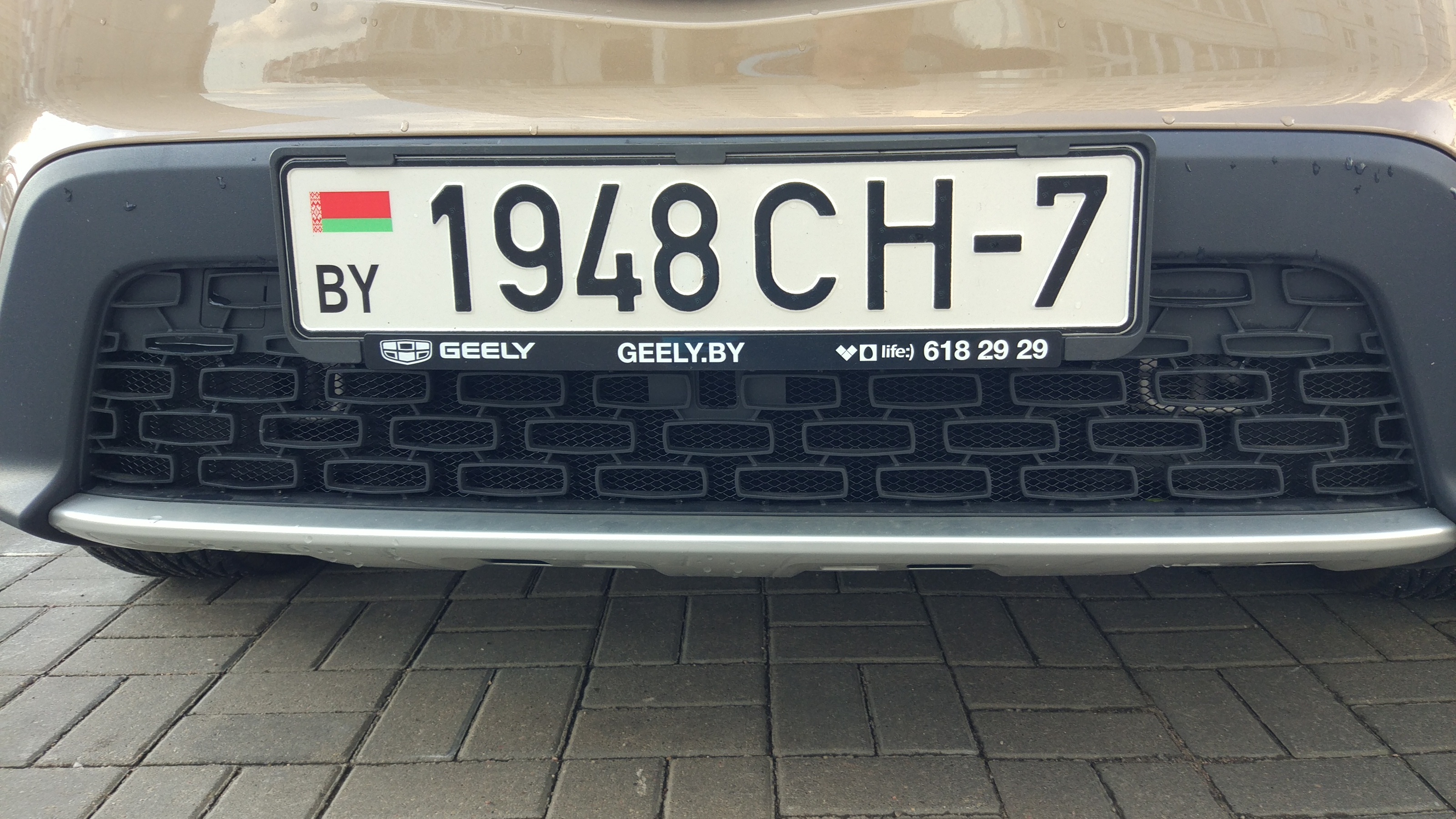

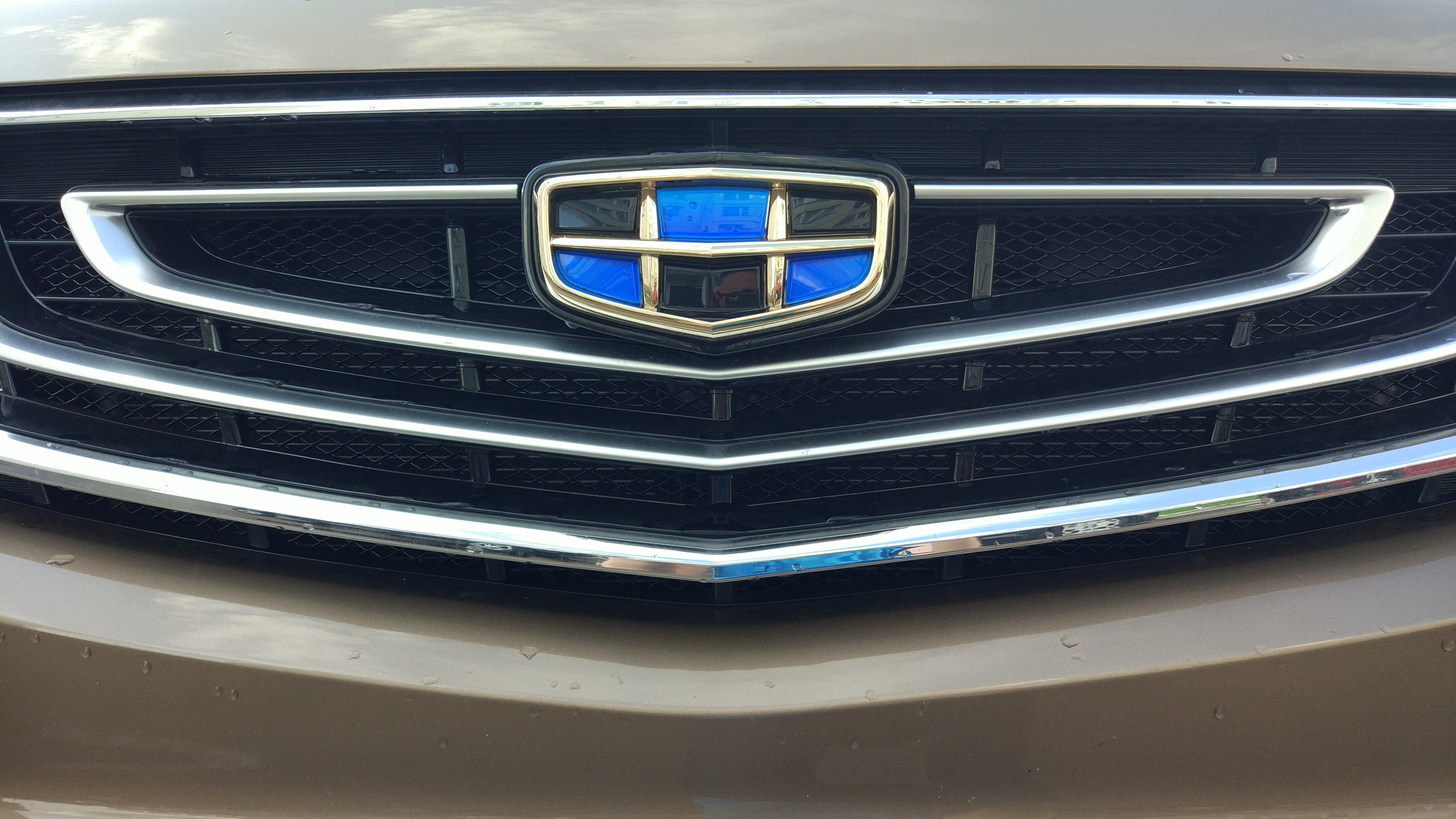

Результат установки:
Аватара пользователя
RomanL
GEELYвод
Сообщения: 59
Стаж: 2 года
Авто: Geely Emgrand X7 2.0AT Comfort 2019
Город: Минск

Re: Установка защитной сетки на решетки радитора на Geely Emgrand X7 NL-4 2018

#3

Непрочитанное сообщение RomanL »

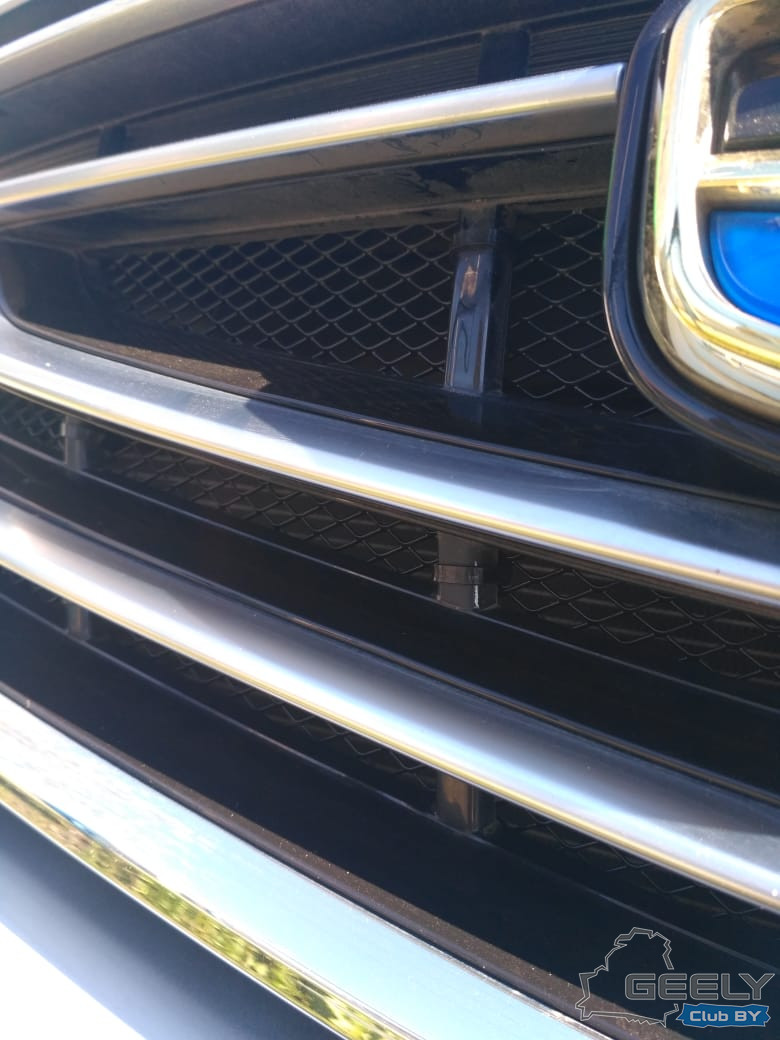

Когда будете устанавливать сетку, обратите внимание на ее профиль. Ставить надо так, чтобы минимизировать воздушное сопротивление.
Аватара пользователя
YURA Belarus
GEELYвод
Сообщения: 76
Стаж: 1 год 6 месяцев
Авто: Geely Emgrand X7
Город: Лида

Re: Защитная сетка в бампер Geely Emgrand X7 NL-4 2018. Установка сетки радиатора: [Руководство]

#4

Непрочитанное сообщение YURA »


Спасибо Вам за фотоотчёты. Жду новых, про доработки и обслуживание.
Аватара пользователя
YURA Belarus
GEELYвод
Сообщения: 76
Стаж: 1 год 6 месяцев
Авто: Geely Emgrand X7
Город: Лида

Защитная сетка в бампер Geely Emgrand X7 NL-4 2018. Установка сетки радиатора: [Руководство]

#5

Непрочитанное сообщение YURA »


С утра снял бампер для обработки лонжеронов, как снаружи, так и изнутри. Заодно поставил сетки.

По инструкции делается всё быстро. Крайние усики не подпиливал, изловчился и снял-поставил бампер быстро. С сеткой даже вид поменялся.
Аватара пользователя
dimanserebro Russia
Сообщения: 5
Стаж: 1 год 2 месяца
Авто: geely emgrand x7 1.8 МКПП ,2019
Город: набережные челны

Защитная сетка в бампер Geely Emgrand X7 NL-4 2018. Установка сетки радиатора: [Руководство]

#6

Непрочитанное сообщение dimanserebro »


Добавлю свой опыт по установке защитной сетки радиатора (!без снятия бампера).

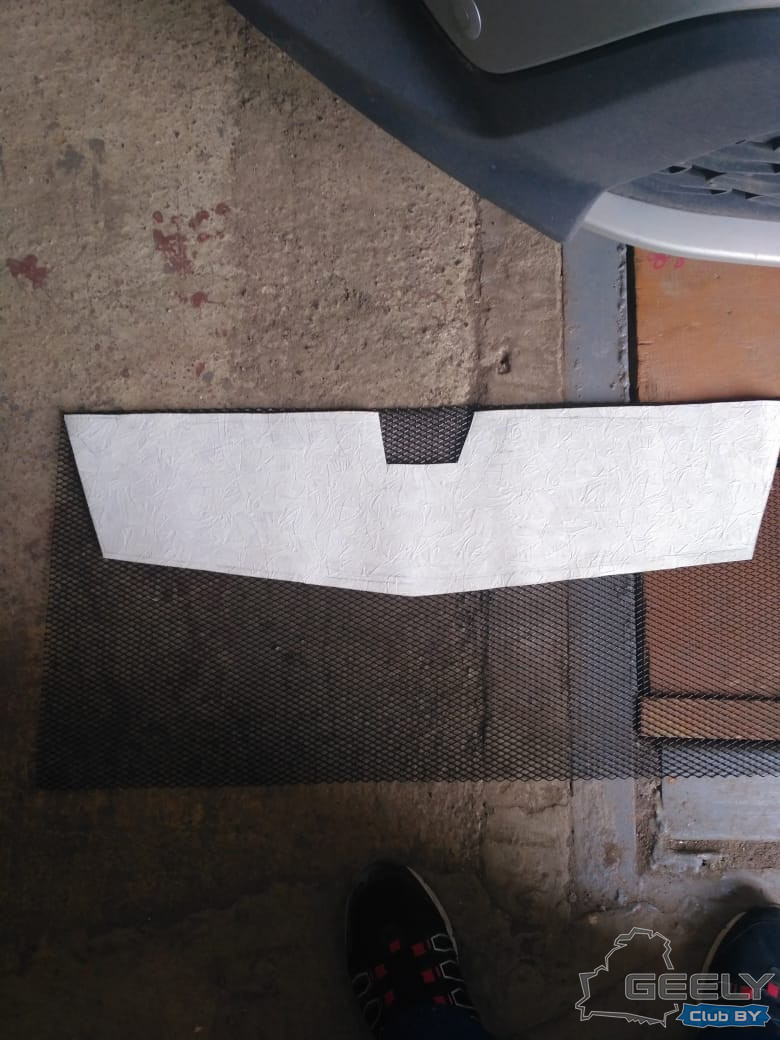

Снял пластик над радиатором (оставил решетку с эмблемой, она крепится к бамперу). Кусок обоев приложил к решетке с внутренней стороны и обвёл контур карандашом. Сетку купил "черный алюминий" размер 100х40 см (хватило и на нижнюю решетку). Сетку вырезал по шаблону + припуск 10 мм. И закрепил сетку черными пластиковыми хомутами.
Время работы - 2 часа.

Последний раз редактировалось dimanserebro 19 июн 2020, 10:14, всего редактировалось 1 раз.
Аватара пользователя
dangoat
GEELYвод
Сообщения: 88
Стаж: 11 месяцев
Авто: Geely Emgrand X7
Город: Dubei

Защитная сетка в бампер Geely Emgrand X7 NL-4 2018. Установка сетки радиатора: [Руководство]

#7

Непрочитанное сообщение dangoat »


dimanserebro, покажите фото результата
Аватара пользователя
dangoat
GEELYвод
Сообщения: 88
Стаж: 11 месяцев
Авто: Geely Emgrand X7
Город: Dubei

Защитная сетка в бампер Geely Emgrand X7 NL-4 2018. Установка сетки радиатора: [Руководство]

#8

Непрочитанное сообщение dangoat »


Сетка, которая ставится снизу без снятия бампера, мне не понравилась - топорщилась сверху, крепления странные. Подгибал, подгибал, чтобы стала ровно, так и сломал (
