"GPS антенну припаял, а спутников не видит!" Одна из проблем доработки ГУ Geely Emgrand X7 NL-4

Аватара пользователя
HarryGrey
Сообщения: 7
Стаж: 2 года
Авто: Geely emgrand x7
Город: Лунинец

"GPS антенну припаял, а спутников не видит!" Одна из проблем доработки ГУ Geely Emgrand X7 NL-4

#1

Непрочитанное сообщение HarryGrey »


В общем ребята образовалась проблема у меня. Купил на али разъем gps в магнитолу и саму антенну. Припаял разъем, подключил антенну.
Поставил Яндекс.Навигатор... а спутники ПО не ловит.

Подскажите пожалуйста, что делать. Может где-то что-то включить. Только если можно подробно опишите. В идеале было бы, вдруг кто-то рядом с городом Лунинец живет, помочь с проблемой.
Аватара пользователя
witales
Участник GEELY Club Belarus
Сообщения: 161
Стаж: 2 года 4 месяца
Авто: Coolray, RRS
Город: Минск

GPS антену припоял а спутники не видит

#2

Непрочитанное сообщение witales »


Проверяли не вставив магнитолу или после установки? Если после установки, то возможно обломали разъем или отошла пайка. Т.к. места мало а жгут проводов толстый к магнитоле, то им могли и "выдавить" разъем.
Аватара пользователя
flexy
GEELYвод
Сообщения: 94
Стаж: 1 год 7 месяцев
Авто: Geely Emgrand X7 NL-4
Город: Минск

GPS антену припаял, а спутников не видит

#3

Непрочитанное сообщение flexy »


HarryGrey писал(а): В общем ребята образовалась проблема у меня
Практически во всех отчетах, в которых описывается установка навигации на ГУ, рекомендуют пропаивать контакты чипа. Даже картинки есть. Там ножки чипа просто лежат на дорожках платы. Контакт может быть, а может и не быть. Я пропаял сразу и полгода пользуюсь навигацией. Никаких проблем.

Есть еще один момент - я не использовал разъем - припаял провод антенны прямо на плату. Это конечно создает некоторые неудобства при демонтаже ГУ, но я люблю надежность. Да и не демонтирую я ГУ больше.
Постоянно в работе 5-8 спутников. Чаще всего вижу цифру 6. Для системы, где антенна спрятана глубоко внутри торпедо - это хороший результат.
Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 534
Стаж: 3 года 2 месяца
Авто: Geely Atlas 2.4
Город: Минск

- GPS антенну припаял, а спутников не видит! (Одна из проблем доработки ГУ Geely Emgrand X7 NL-4)

#4

Непрочитанное сообщение Mr. Noise Mnk »


HarryGrey писал(а): В общем ребята образовалась проблема у меня
Припаял разъем, подключил антенну. Поставил Яндекс.Навигатор... а спутники ПО не ловит.
flexy писал(а): Практически во всех отчетах, в которых описывается установка навигации на ГУ, рекомендуют пропаивать контакты чипа. Даже картинки есть. Там ножки чипа просто лежат на дорожках платы. Контакт может быть, а может и не быть.
В дополнение к вопросу и комментарию:
ВИДЕО: Видеоуроки по работе с ГУ на GEELY EMGRAND X7 2018 NL-4
В том числе на видео есть фрагмент по пропайке дорожек чипа.

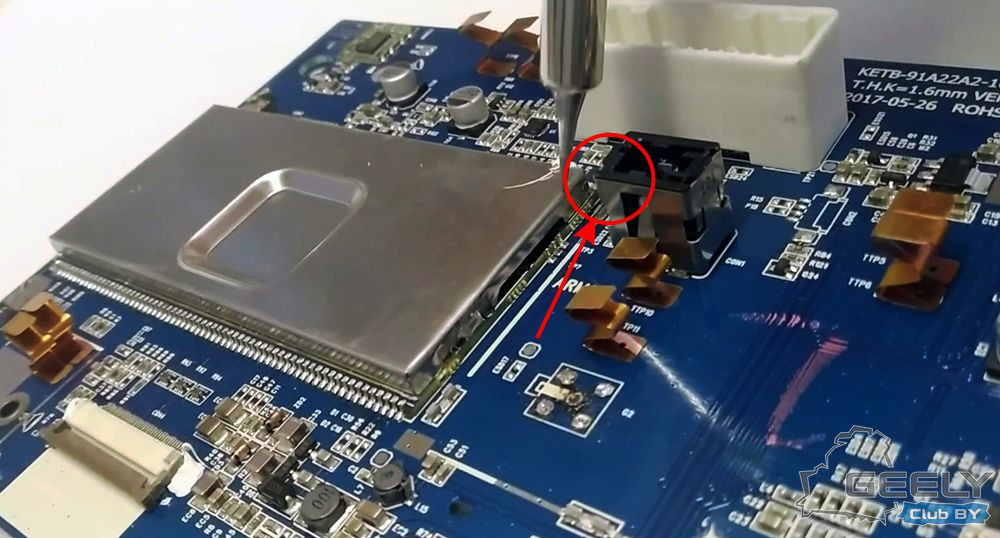

"Проблемное" место на плате ГУ Emgrand X7 NL-4
с непропаянными контактами также смотрите на фото ниже:

СПИСОК >> Аксессуары, оборудование, запчасти >> Geely ATLAS PRO, Tugella, Coolray, Emgrand X7, Emgrand 7, GEELY GS

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
YURA
GEELYвод
Сообщения: 77
Стаж: 2 года 1 месяц
Авто: Geely Emgrand X7
Город: Лида

"GPS антенну припаял, а спутников не видит!" Одна из проблем доработки ГУ Geely Emgrand X7 NL-4

#5

Непрочитанное сообщение YURA »


Всем привет. Нужна помощь. Снял ГУ, пропаял три контакта, припаял провод антенны, собрал. Подключаю, а ГУ молчит совсем. Подскажите кто что знает, что искать.
Аватара пользователя
Cher67
GEELYвод
Сообщения: 90
Стаж: 2 года 4 месяца
Авто: Geely Emgrand X7 NL4
Город: Москва ЗелАО

"GPS антенну припаял, а спутников не видит!" Одна из проблем доработки ГУ Geely Emgrand X7 NL-4

#6

Непрочитанное сообщение Cher67 »


YURA писал(а): ...Подскажите кто что знает, что искать...
Тьфу три раз, как бы не новое ГУ :roll:
Аватара пользователя
YURA
GEELYвод
Сообщения: 77
Стаж: 2 года 1 месяц
Авто: Geely Emgrand X7
Город: Лида

"GPS антенну припаял, а спутников не видит!" Одна из проблем доработки ГУ Geely Emgrand X7 NL-4

#7

Непрочитанное сообщение YURA »


Товарищи, помогите, не запускается ГУ. Предохранители все доставал, целые. ГУ даже не реагирует. С разъема УСБ зарядка на мобильный идёт. На кнопки не реагирует. Может прошивка андроида слетела, отключал с подключенным АКБ.
Аватара пользователя
Vladimir25
GEELYвод
Сообщения: 22
Стаж: 2 года 6 месяцев
Авто: Geely Emgrand X7 NL-4
Город: Борисов

"GPS антенну припаял, а спутников не видит!" Одна из проблем доработки ГУ Geely Emgrand X7 NL-4

#8

Непрочитанное сообщение Vladimir25 »


Паял прямо на плату - работает без проблем. Ещё и знакомому так сделал
Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 534
Стаж: 3 года 2 месяца
Авто: Geely Atlas 2.4
Город: Минск

"GPS антенну припаял, а спутников не видит!" Одна из проблем доработки ГУ Geely Emgrand X7 NL-4

#9

Непрочитанное сообщение Mr. Noise Mnk »


YURA писал(а): Подскажите кто что знает, что искать.
чтобы не флудить во всех ветках, пишите в эту viewtopic.php?f=178&p=13467#p13467
или, наоборот, там не флудите, а пишите тут ))

------------------
краткое содержание предыдущих серий:

Сбросьте сюда фото вашей "аккуратной" работы.

Версия такова.
Вы наложили лишнего припоя на боковые контакты - где-то затекло. Такой плачевный опыт уже был.

Это очевидное короткое замыкание. Магнитола ушла в защиту. Где-то лишний припой присутствует, его нужно убрать.
1. Уберите лишний припой! Сеткой или многожильным проводом. (сетка продается в "паяльных" магазинах)
2. Спиртом, а не кислотой и не растворителем !!! убрать лишний флюс.

А для начала проверить сопротивление на разъёме антенны, если 0 или ~50 Ом работать не будет.
Должно быть ~300-800 Ом
(Пояснение: Если щуп "плюс" кинуть на центральный контакт, щуп "минус" на массу, то будет 460 Ом;
если щупы кинуть наоборот, будет 760 Ом)
СПИСОК >> Аксессуары, оборудование, запчасти >> Geely ATLAS PRO, Tugella, Coolray, Emgrand X7, Emgrand 7, GEELY GS

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
YURA
GEELYвод
Сообщения: 77
Стаж: 2 года 1 месяц
Авто: Geely Emgrand X7
Город: Лида

"GPS антенну припаял, а спутников не видит!" Одна из проблем доработки ГУ Geely Emgrand X7 NL-4

#10

Непрочитанное сообщение YURA »


Спасибо за подсказку. Буду распаивать контакты. Замерять сопротивление. Под увеличилку смотрел вроде норм.
