Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

Аватара пользователя
kustovkvn
Сообщения: 3
Стаж: 9 месяцев
Авто: Geely Emgrand X7 2020 flagship
Город: Москва

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#1

Непрочитанное сообщение kustovkvn »


Добрый день!

Мой авто: Geely Emgrand X7 NL-4 Flagship 2020
Объем двигателя: 2.0
Трансмиссия: АКПП

Столкнулся с проблемой отсутствия регулировки частоты работы дворников в максимальной комплектации Emgrand Х7 2020 года сборки. Сборка Белджи. У меня флагшип, и как мне объяснили, там должен стоять датчик дождя, поэтому и ручной регулировки нет. А вот датчика дождя белорусская сборка во флагшипе 2020 не имеет...

Посмотрел на фото дорестайлинговых Emgrand X7 до 2018 года. Там крутилка регулировки Есть!

Так же есть подозрение, что в более младших комплектациях чем флагшип после 2018 года так же стоит ручка с регулировкой паузы.

Идея - заменить текущий блок управления в сборе с ручкой на другой блок, где есть регулировка паузы - дорестайлинговый или от младшей комплектации рестайлингового. Дилер Geely сказал, что замена не требует серьезной разборки и занимает 10 минут (меняли по гарантии) . Есть подозрение, что там просто разъем, куда блок целиком вставляется.

У меня так в Гетце было - просто два болта открутил - поставил новый блок с ручкой в сборе в разъем и все заработало.

В связи с этим вопросы:
1. Кто-нибудь такую операцию проделывал?
2. Eсть ли регулировка паузы на Эмграндах X7 после 2018 года (NL-4) в более младших комплектациях в виде колесика регулировки?

Ваши мысли...
Аватара пользователя
betep_ok
Участник GEELY Club Belarus
Сообщения: 11
Стаж: 1 год 6 месяцев
Авто: Geely Emgrand X7 2.0 Comfort
Город: Гродно

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#2

Непрочитанное сообщение betep_ok »


kustovkvn писал(а): 06 дек 2020, 16:20 Eсть ли регулировка паузы на Эмграндах X7 после 2018 года (NL-4) в более младших комплектациях в виде колесика регулировки?
Нет, регулировка отсутствует во всех рестайлинговых комплектация.
Аватара пользователя
kustovkvn
Сообщения: 3
Стаж: 9 месяцев
Авто: Geely Emgrand X7 2020 flagship
Город: Москва

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#3

Непрочитанное сообщение kustovkvn »


Добрый день.
Спасибо! Очень грустно, если не сказать нецензурно. Для машины в максимальной комплектации...

Интересно, а в дорестайлинговых на каких комплектациях есть. И можно ли установить переключатель от дорестайлингового?
Аватара пользователя
valera_favorit
Сообщения: 1
Стаж: 2 года
Авто: Geely Emgrand x7
Город: Минск

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#4

Непрочитанное сообщение valera_favorit »


Geely Emgrand 2014 EC7 RV
В хэтчбеке есть регулировка задержки дворников

Аватара пользователя
kustovkvn
Сообщения: 3
Стаж: 9 месяцев
Авто: Geely Emgrand X7 2020 flagship
Город: Москва

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#5

Непрочитанное сообщение kustovkvn »

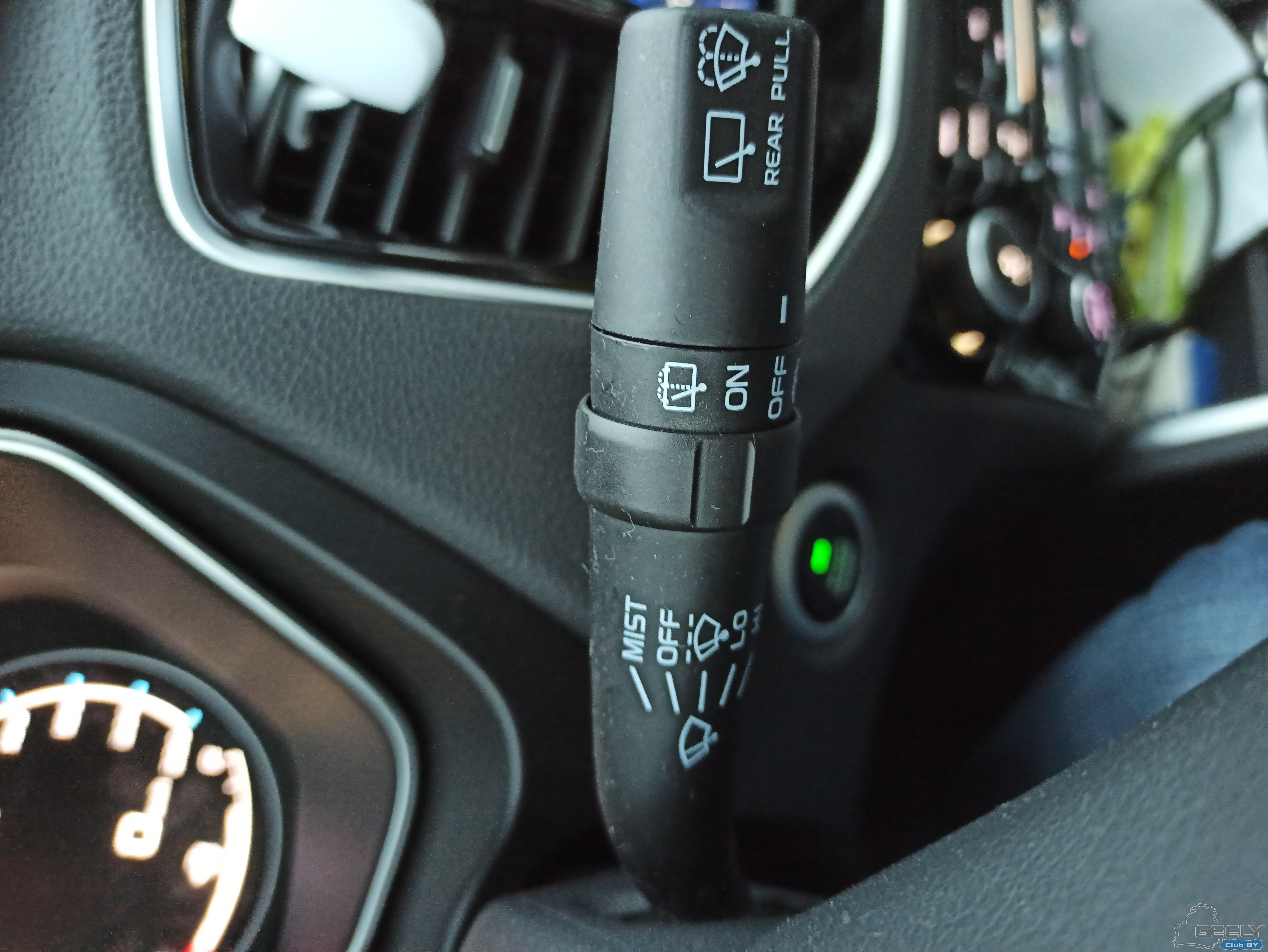

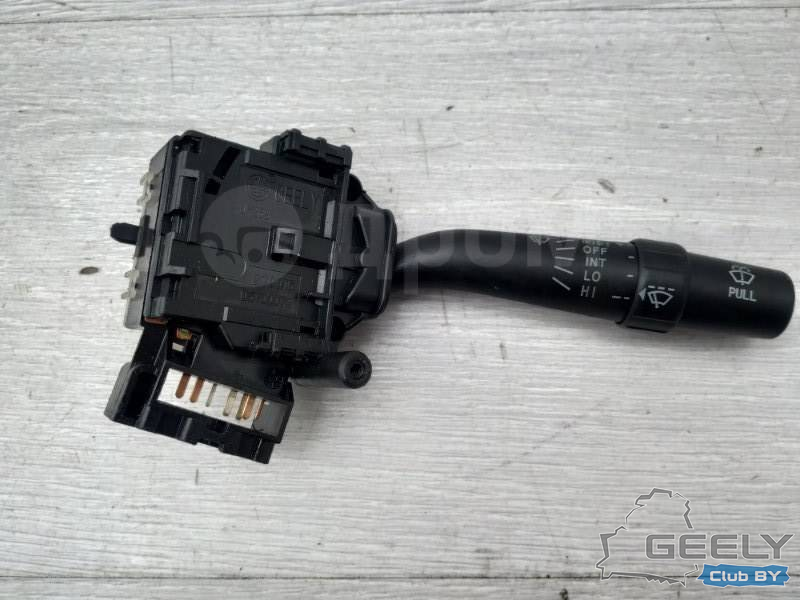

Вот сфоткал свою ручку. Похожи. Колесико фиксировано и не крутиться.

Аватара пользователя
Alexis53
GEELYвод
Сообщения: 96
Стаж: 1 год 4 месяца
Авто: Geely Emgrand X7 1.8 Standart
Город: Великий Новгород

Re: Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#6

Непрочитанное сообщение Alexis53 »


kustovkvn писал(а): 06 дек 2020, 19:47 Добрый день.
Спасибо! Очень грустно, если не сказать нецензурно. Для машины в максимальной комплектации...

Интересно, а в дорестайлинговых на каких комплектациях есть. И можно ли установить переключатель от дорестайлингового?
Не подойдёт, там принцип похож, но схема другая и разъём ручки другой.
От ЕС 7 тоже не подойдёт. Там не то что схема, там даже принцип управления не имеет ничего общего с Х7. Хотя разъём имеет тот же размер.
Наш переключатель от снятой с производства модели Geely MK. Прежде чем выяснить логику работы и найти схему, купил несколько рычагов на разборках страны.(наших машин NL-4 не попалось на глаза.)
В соседней теме проблему заднего дворника решили. У меня будет не так изящно и красиво. По переднему жду детали для проверки работы. Пока схема стендирована с простым реле и оставлена пощёлкать на столе на сутки. Когда всё привезут, соберу всё на машине и испытаю на себе.
Основная проблема, с которой столкнулся как инвертировать сигнал на переключателе. Всё решил сделать из того, что есть в автомагазине. Итого вся схема получилась на трёх реле. От Калины/Приоры и слышны щелчки при работе. Хотя, когда это будет убрано подальше, то на ходу мешать не должно.
Аватара пользователя
Alexis53
GEELYвод
Сообщения: 96
Стаж: 1 год 4 месяца
Авто: Geely Emgrand X7 1.8 Standart
Город: Великий Новгород

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#7

Непрочитанное сообщение Alexis53 »

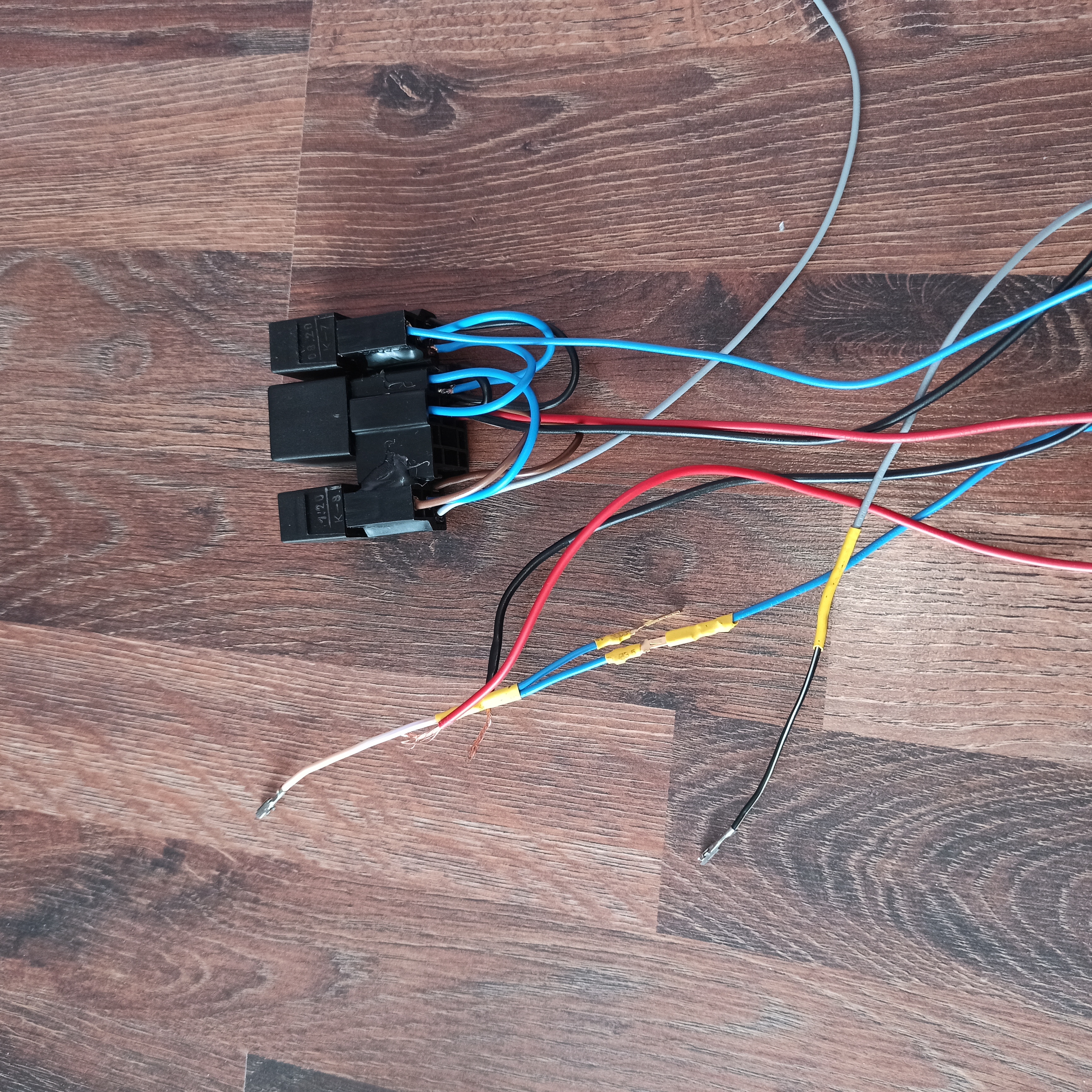

На столе всё отработало хорошо. Итого для переднего дворника получилось так
подключение 4 провода: плюс, минус, врезка в провод дворника и провод управления паузой. Стандартная пауза по умолчанию 4-5 секунд. При желании устанавливается от 1 до 45 секунд. Т.е на ходу если не устроило, то есть алгоритм изменения такой. Включили паузу и выключили или в положение Выкл. (предпочтительнее) дожидаемся визуального момента "когда надо включиться дворника" и снова включаем режим паузы. Реле этот диапазон запоминает. Изменить можно в любой момент при условии что размер будет 1-45 сек. Единственный косяк вижу только в наложении режима паузы на авторежим. Это когда в режиме паузы после включения омывателя три взмаха, пауза и ещё один взмах.

Задний дворник уже проверен на машине, но пока не поставлен.

Сразу после включения стандартная пауза 4-5 секунд. При включении омывателя дворник работает без перерыва и после отключения омывателя успевает сделать пару взмахов. Затем включается пауза. Размер паузы можно установить от 1 секунды до 45 секунд аналогичным способом как и на переднем дворнике.

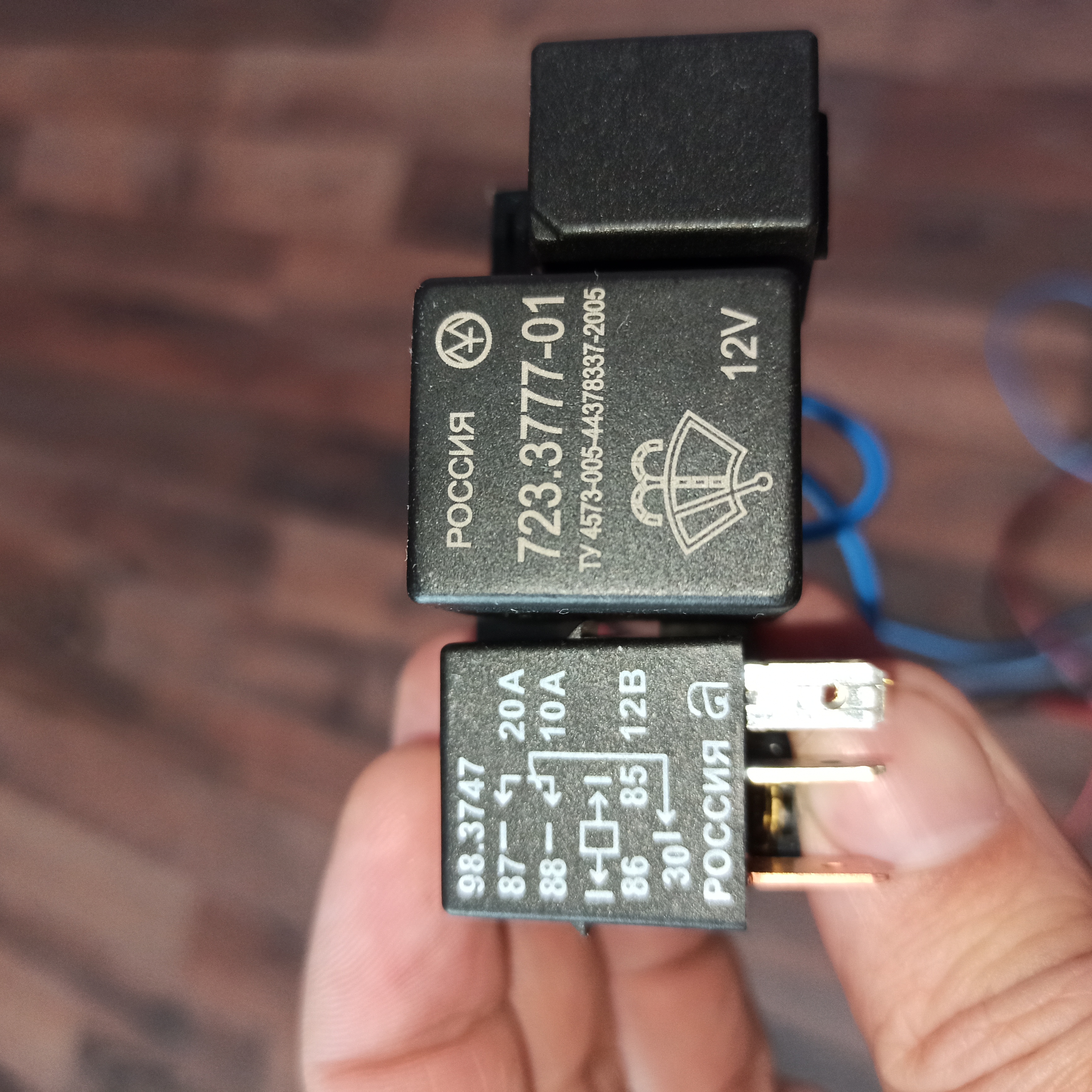

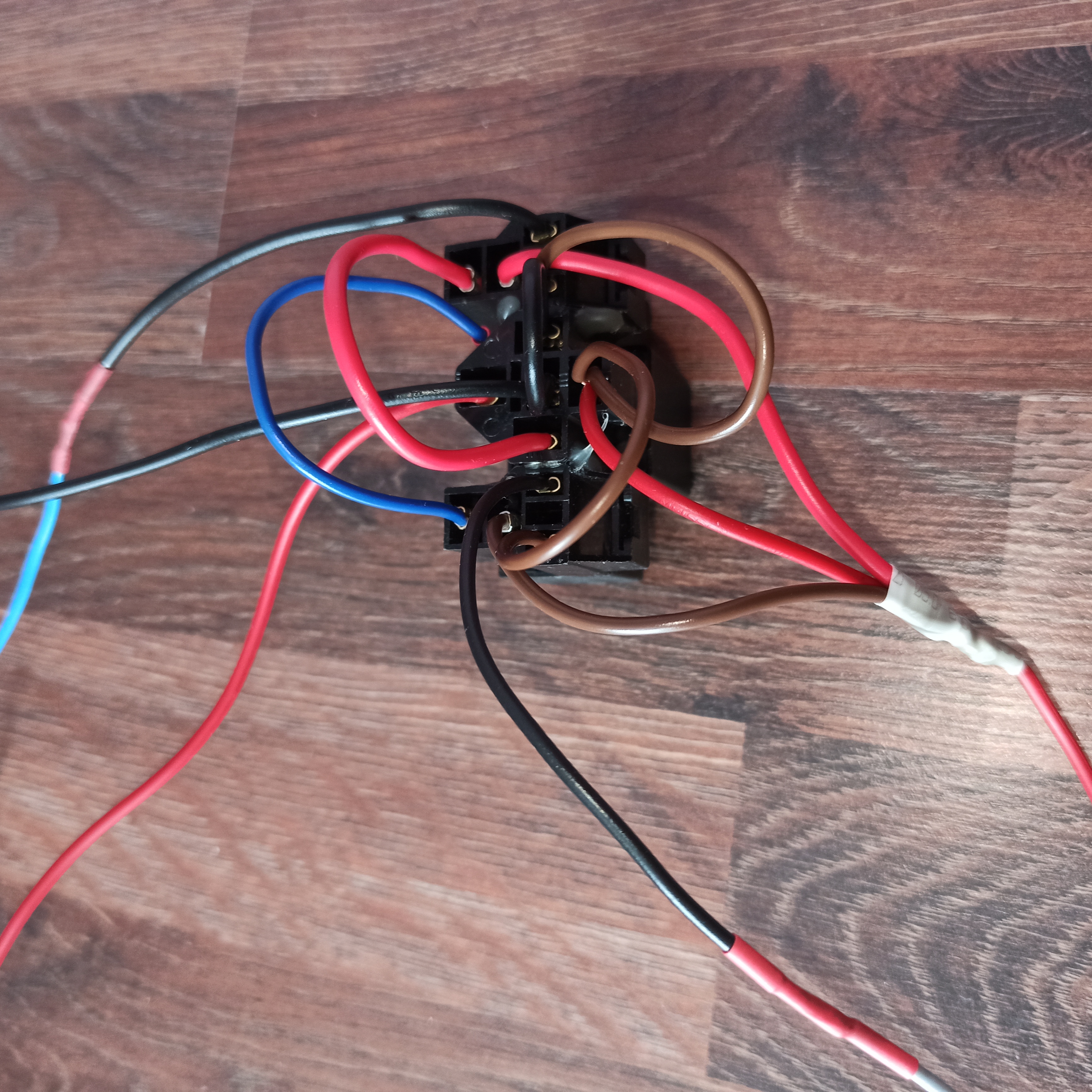

Материалы использовал вот эти:
Жду потепления, чтобы окончательно внедрить всё в Geely Emgrand X7 NL-4. Сейчас минус 20 и не хочу переломать пластик.

Прошу высказываться по этому поводу, т.к. критика иногда полезна ))) :oops:
Аватара пользователя
Alexis53
GEELYвод
Сообщения: 96
Стаж: 1 год 4 месяца
Авто: Geely Emgrand X7 1.8 Standart
Город: Великий Новгород

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#8

Непрочитанное сообщение Alexis53 »


Внедрил в машину, всё работает как описывал выше. На переднем регулируется пауза. На заднем регулируется и при включении омывателя. дворник включается в непрерывный режим и после отключения омывателя делает пару взмахов и потом работает на установленной паузе.
Диапазон регулировки и спереди и сзади от одной до 45 секунд. Красиво рисовать схему не умею. Если есть желающие могу поделиться наработками для прорисовки схемы для публичного пользования.
Для установки заднего дворника нужны прямые руки. Для установки переднего желательно навыки автоэлектрика.

P.S. схема сделана на реле и кого раздражает щёлкание штатного реле паузы лучше не заморачиваться.
Аватара пользователя
Alexis53
GEELYвод
Сообщения: 96
Стаж: 1 год 4 месяца
Авто: Geely Emgrand X7 1.8 Standart
Город: Великий Новгород

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#9

Непрочитанное сообщение Alexis53 »

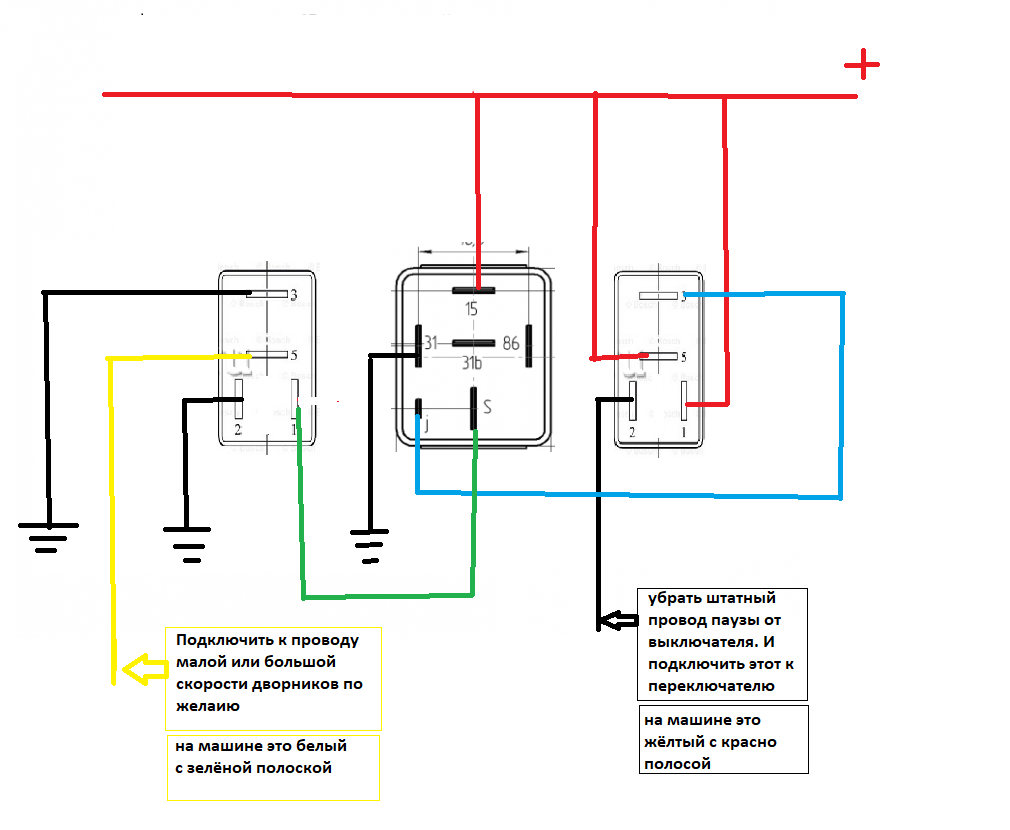

В общем не как говорят не бейте музыканта он играет как умеет. Нарисовал как смог схему того, что я поставил себе на машину на передние дворники.
схема регулируемой паузы.png
.
Есть пара коротких видео рабты переднего и заднего дворника. Ради этого на ютубе регистрироваться не буду. Если есть кто может выложить скину ролики.
Аватара пользователя
Alexis53
GEELYвод
Сообщения: 96
Стаж: 1 год 4 месяца
Авто: Geely Emgrand X7 1.8 Standart
Город: Великий Новгород

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#10

Непрочитанное сообщение Alexis53 »

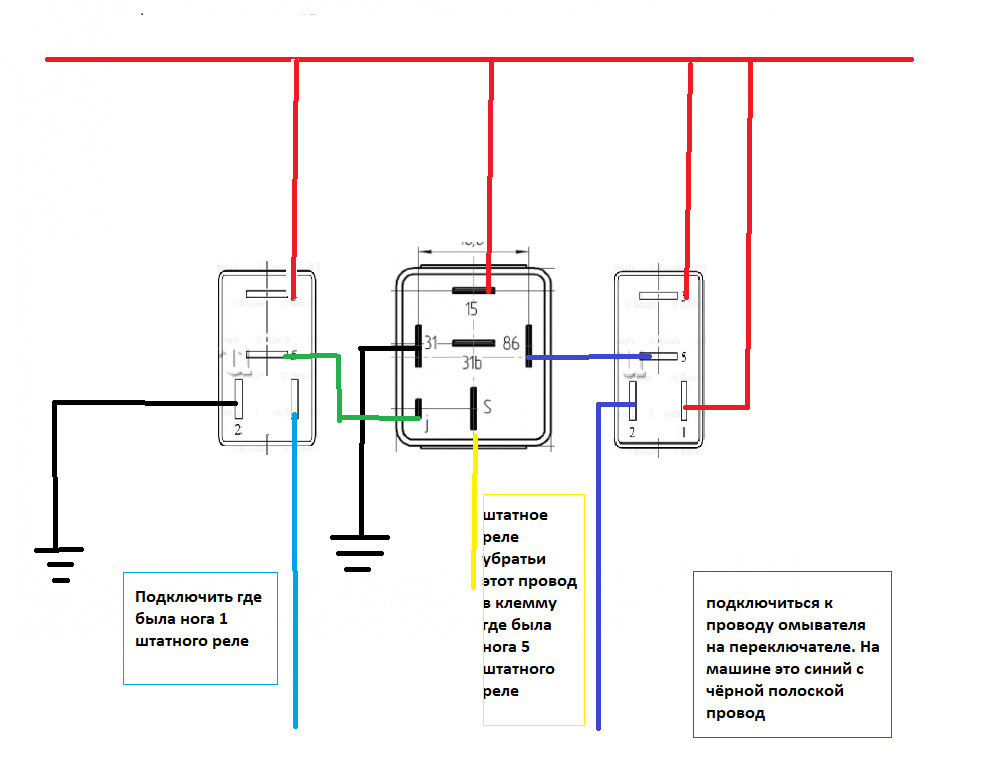

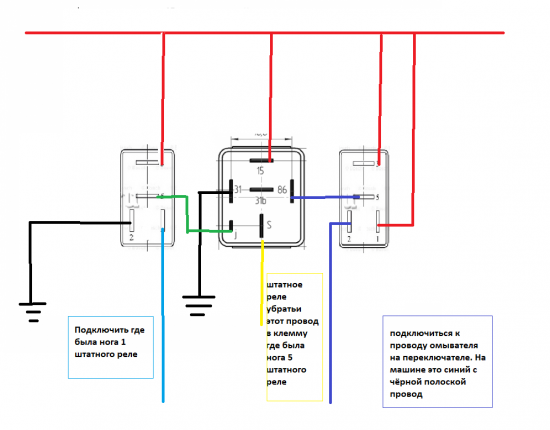

Собственно пауза заднего дворника.. Правую релюху можно не подключать если не нужен режим постоянной работы во время работы омывателя.
пауза заднего дворника.png
На первых фото что выкладывал были мелкие косяки которых уже нет на схеме.
Аватара пользователя
Alexis53
GEELYвод
Сообщения: 96
Стаж: 1 год 4 месяца
Авто: Geely Emgrand X7 1.8 Standart
Город: Великий Новгород

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#11

Непрочитанное сообщение Alexis53 »


Alexis53 писал(а): 08 мар 2021, 17:26 схема сделана на реле и кого раздражает щёлкание штатного реле паузы лучше не заморачиваться.
Немного модернизировал схему передних дворников. Чтобы было тихо поставил твердотельное реле от Энергомаша 405.3787-04 https://12v.ru/product/tverdotelnye_rel ... 5_3787_04/ теперь нет щёлкания. По крайней мере на ходу теперь ничего не слышно.
Можно вместо реле 723.377* поставить 723.3777-05 с датчиком дождя с сохранением возможности регулировки паузы. Распиновка совпадает. Вытащил из разъёма одно, вставил второе и приклеил датчик на стекло. В инете роликов по установке на ВАЗ навалом. Но это так к сведению тем кому захочется запариться.
По передним всё устраивает и вояков не обнаружено.
По заднему дворнику обнаружен косячок. При пуске двигателя дворник делает один взмах. Причину нашёл. Детальку копеечную заказал. Исправлю, поюзаю и отпишусь. В остальном режим работы устраивает.
Аватара пользователя
Alexis53
GEELYвод
Сообщения: 96
Стаж: 1 год 4 месяца
Авто: Geely Emgrand X7 1.8 Standart
Город: Великий Новгород

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#12

Непрочитанное сообщение Alexis53 »


Косяк устранён. всё работает как задумывалось И даже обкатано.

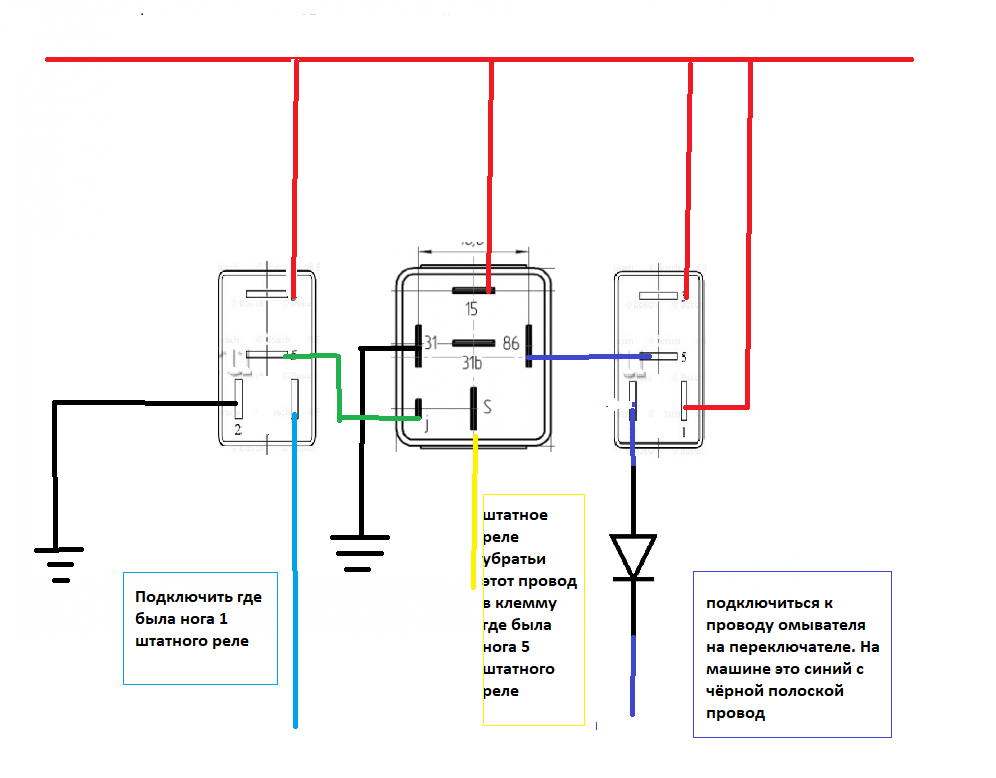

пауза заднего дворника 2.png
Аватара пользователя
oleggator
GEELYвод
Сообщения: 26
Стаж: 2 года 6 месяцев
Авто: Geely Emgrand X7 2.0 АКПП Flagship
Город: Минск

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#13

Непрочитанное сообщение oleggator »


Добрый день! Подскажите, может кто знает марку (модель) двигателя заднего стеклоочистителя.
Аватара пользователя
IGREK
Участник GEELY Club Belarus
Сообщения: 50
Стаж: 1 год
Авто: Geely Emgrand X7 NL-4 2.0
Город: Минск

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#14

Непрочитанное сообщение IGREK »


Мне его просто поменяли по гарантии. Но если сильно надо,могу завтра в заказ наряде глянуть.
Скорее всего там будет только номерок.
Аватара пользователя
Alexis53
GEELYвод
Сообщения: 96
Стаж: 1 год 4 месяца
Авто: Geely Emgrand X7 1.8 Standart
Город: Великий Новгород

Замена блока управления дворниками на блок с регулировкой паузы прерывистого режима

#15

Непрочитанное сообщение Alexis53 »


oleggator писал(а): 04 авг 2021, 09:34 Добрый день! Подскажите, может кто знает марку (модель) двигателя заднего стеклоочистителя.

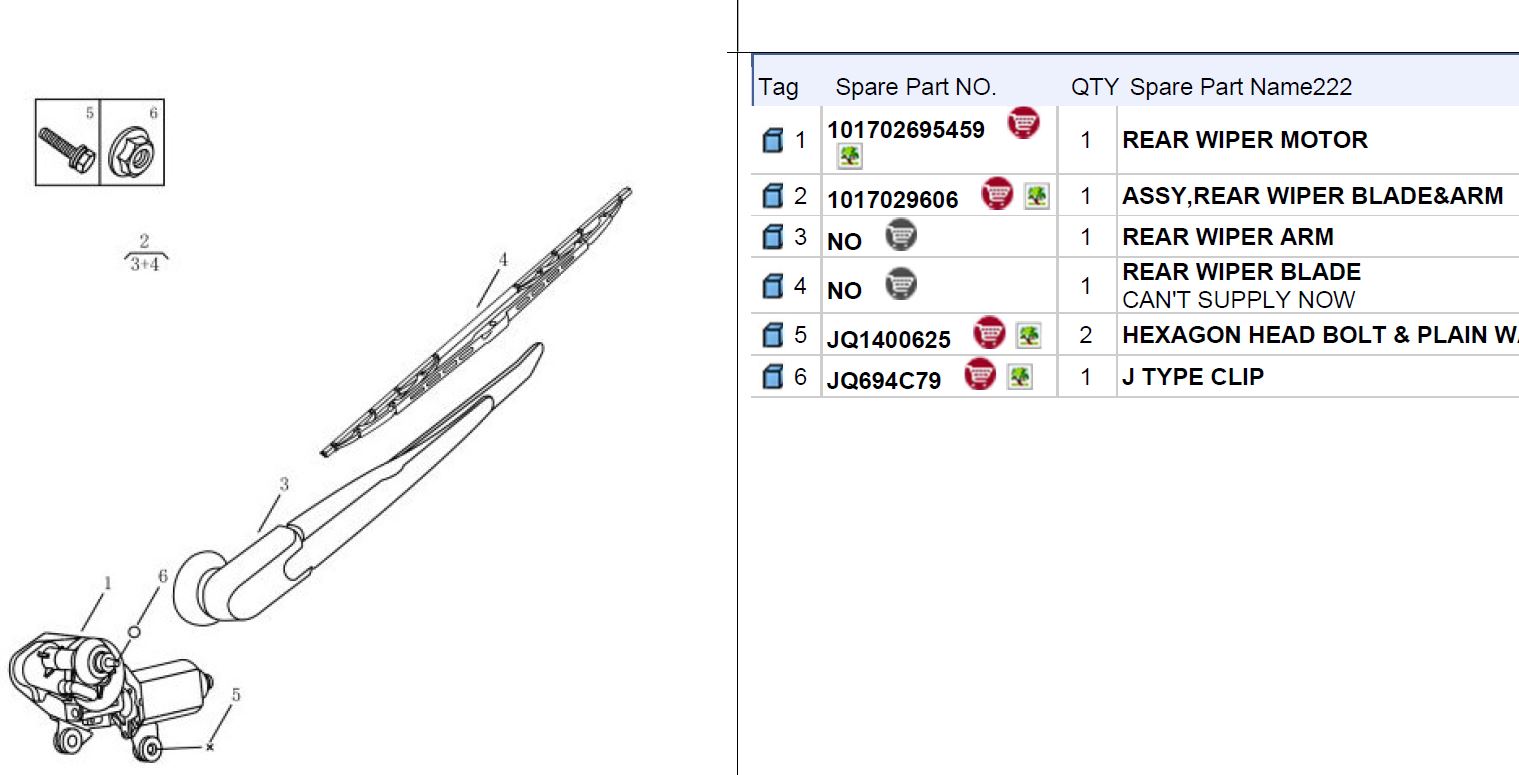

Это надо? Поз.1
