Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящика

#16

Непрочитанное сообщение Alexis53 »


Доброго времени суток.

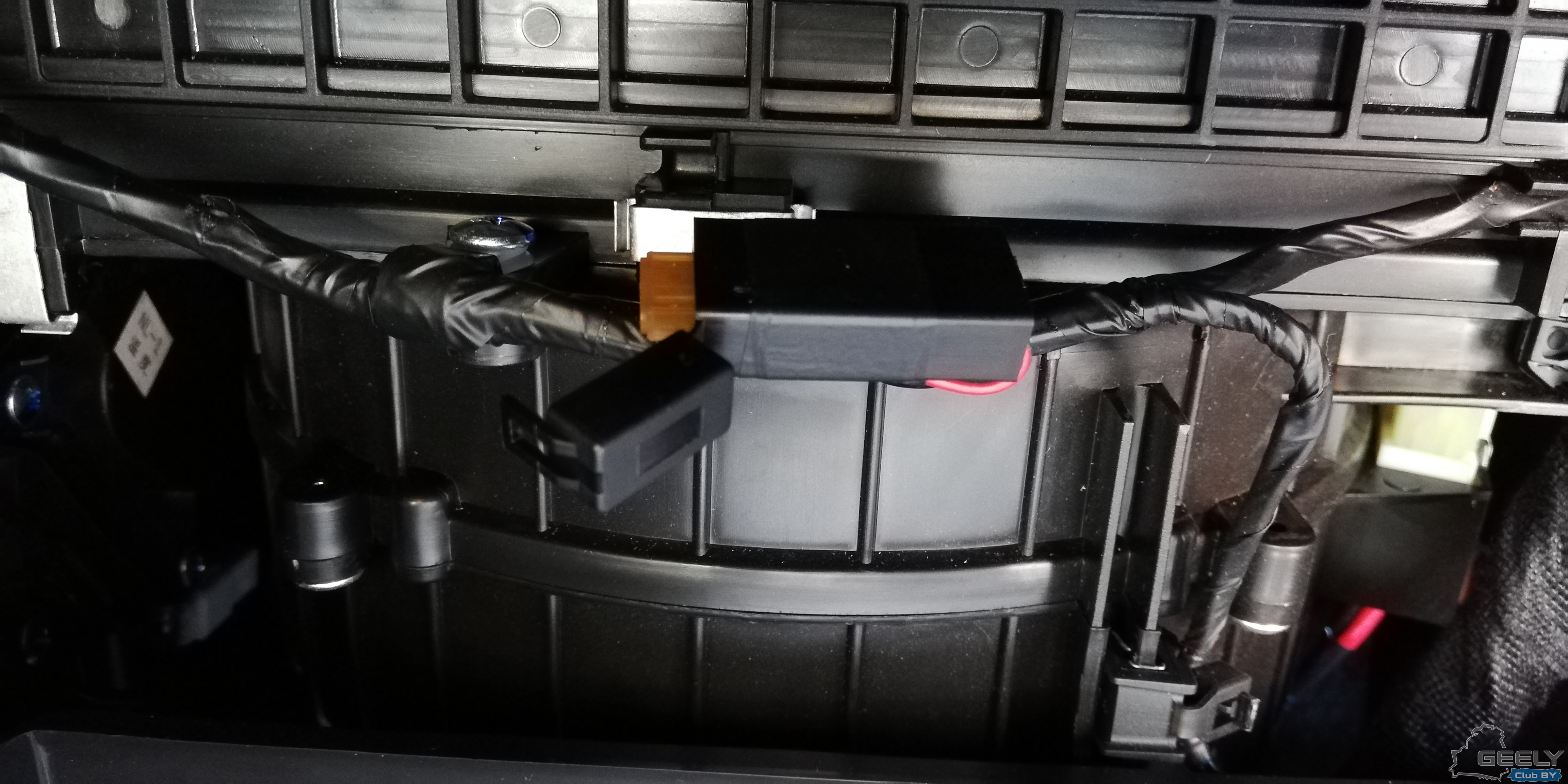

Пока ковырялся с противотуманками и камерой решил сразу сделать и подсветку бардачка. Почитав тему обзвонил возможные места покупки кнопки в своём городе. Немного офигел от разброса цен. Для подключения прикупил переходник


Вставляется взамен штатного предохранителя . Получилось не очень красиво, но безопасно без врезок и паек.

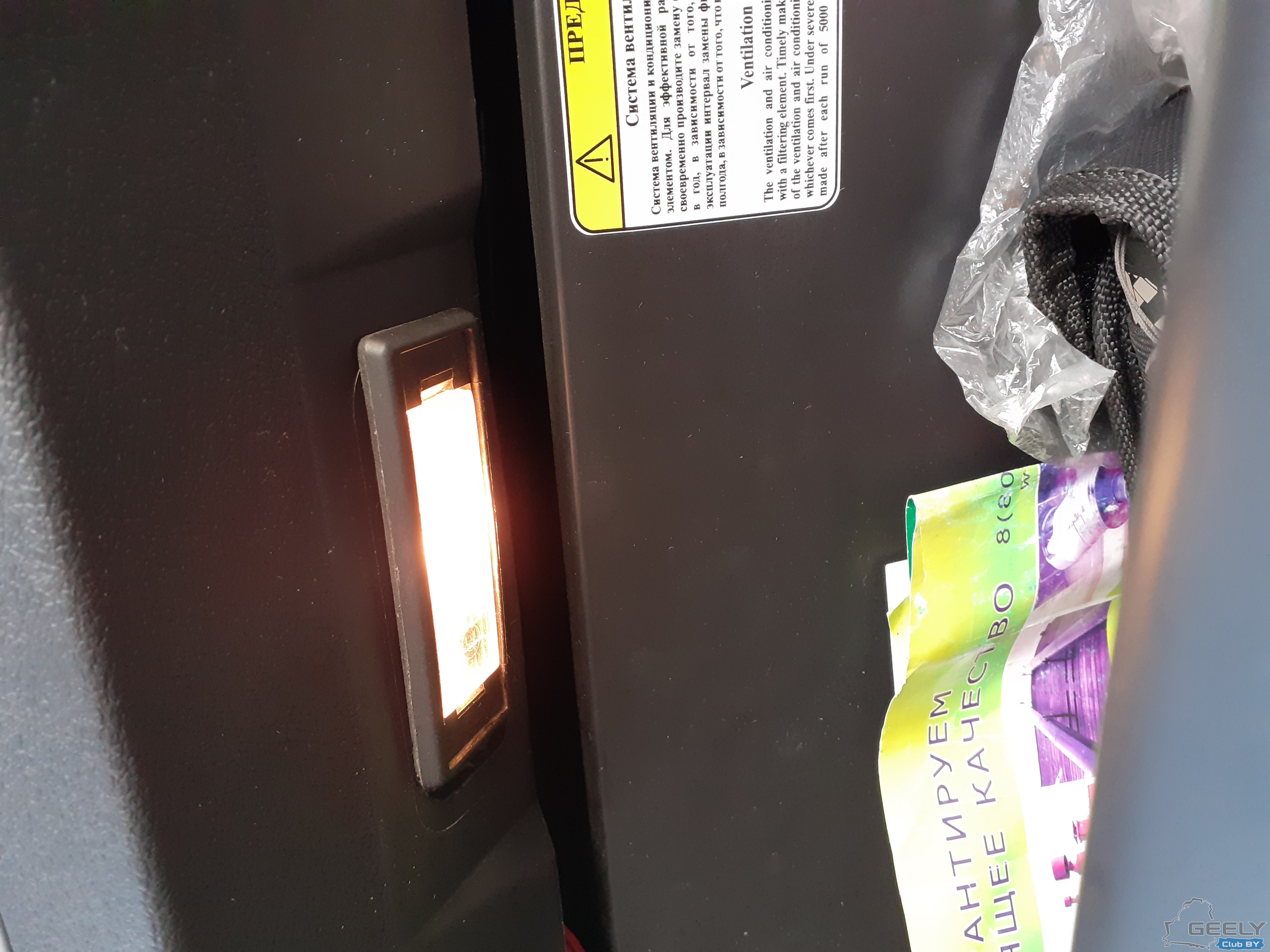

В качестве плафона использовал оставшийся после установки камеры заднего хода плафон подсветки номера. Он немного короче по длине чем штатный. В качестве компенсатора по длине с внутренней стороны вырезал из тонкой железки полоску и согнул в виде птички чтобы было зацепление на плафоне. Приложил с внутренней стороны и защёлкнул плафон.


Лампочку заказал для красоты светодиодную.
Аватара пользователя
IGREK
Участник GEELY Club Belarus
Сообщения: 50
Стаж: 1 год
Авто: Geely Emgrand X7 NL-4 2.0
Город: Минск

Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящика

#17

Непрочитанное сообщение IGREK »


Всем привет!
Сегодня решил проверить, есть ли у меня проводка для подсветки бардачка.

Пришлось помучиться, т.к. клипсы то вынул, а сам бардачек еще держался на доводчике. Чуть не сломал его, никто не пишет, как с ним быть.
Нашел только одну фишку, и то не такая, как на фото выше.
Кто подскажет, это она или нет. Для концевика не нашел, может плохо искал.

Аватара пользователя
Alexis53
GEELYвод
Сообщения: 96
Стаж: 1 год 4 месяца
Авто: Geely Emgrand X7 1.8 Standart
Город: Великий Новгород

Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящика

#18

Непрочитанное сообщение Alexis53 »


IGREK писал(а): 16 сен 2020, 14:54
Никто не пишет, как с ним быть

Писали. Надо вытащить фиксирующий штифт из соединения бардачок/доводчик. У меня он просто пальцами достаётся.
Аватара пользователя
IGREK
Участник GEELY Club Belarus
Сообщения: 50
Стаж: 1 год
Авто: Geely Emgrand X7 NL-4 2.0
Город: Минск

Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящика

#19

Непрочитанное сообщение IGREK »


Alexis53 писал(а): 21 окт 2020, 23:19 штифт из соединения бардачок/доводчик. У меня он просто пальцами достаётся
С какого конца достается штифт? Я доставал со стороны доводчика. Намучился т.к. штифт в доводчике защелкивается для фиксации открытого бардачка.
Как штифт крепится со стороны бардачка, даже не посмотрел
Аватара пользователя
Alexis53
GEELYвод
Сообщения: 96
Стаж: 1 год 4 месяца
Авто: Geely Emgrand X7 1.8 Standart
Город: Великий Новгород

Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящика

#20

Непрочитанное сообщение Alexis53 »


Выталкивается/вытягивается в сторону улицы. Внешне похож на гвоздь. Первый раз подцеплял пинцетом. Второй раз когда купил кнопку достал просто пальцами.
Аватара пользователя
IGREK
Участник GEELY Club Belarus
Сообщения: 50
Стаж: 1 год
Авто: Geely Emgrand X7 NL-4 2.0
Город: Минск

Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящика

#22

Непрочитанное сообщение IGREK »


Всем привет!
Кто в Минске может помочь с подсветкой бардачка?
Плафон и концевик есть, проводку не нашел, скорее всего ее нет.
Может кто уже делал или знает как, а то в электрике не сильно разбираюсь.
Аватара пользователя
Maxpan
GEELYвод
Сообщения: 13
Стаж: 2 года 7 месяцев
Авто: Emgrand_X7
Город: Минск

Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящика

#23

Непрочитанное сообщение Maxpan »


У Некоторых "не счастливчиков" нет не только плафонов но и проводки.
Это и мой случай. Рассказываю, как сделал. (Пишу, как было в моей машине)

Снимаем бардачок.
Над блоком отопителя проходит круглая труба. По ней проложен жгут проводов.
Чтобы это увидеть пришлось лечь на пол и взять зеркало с подсветкой.

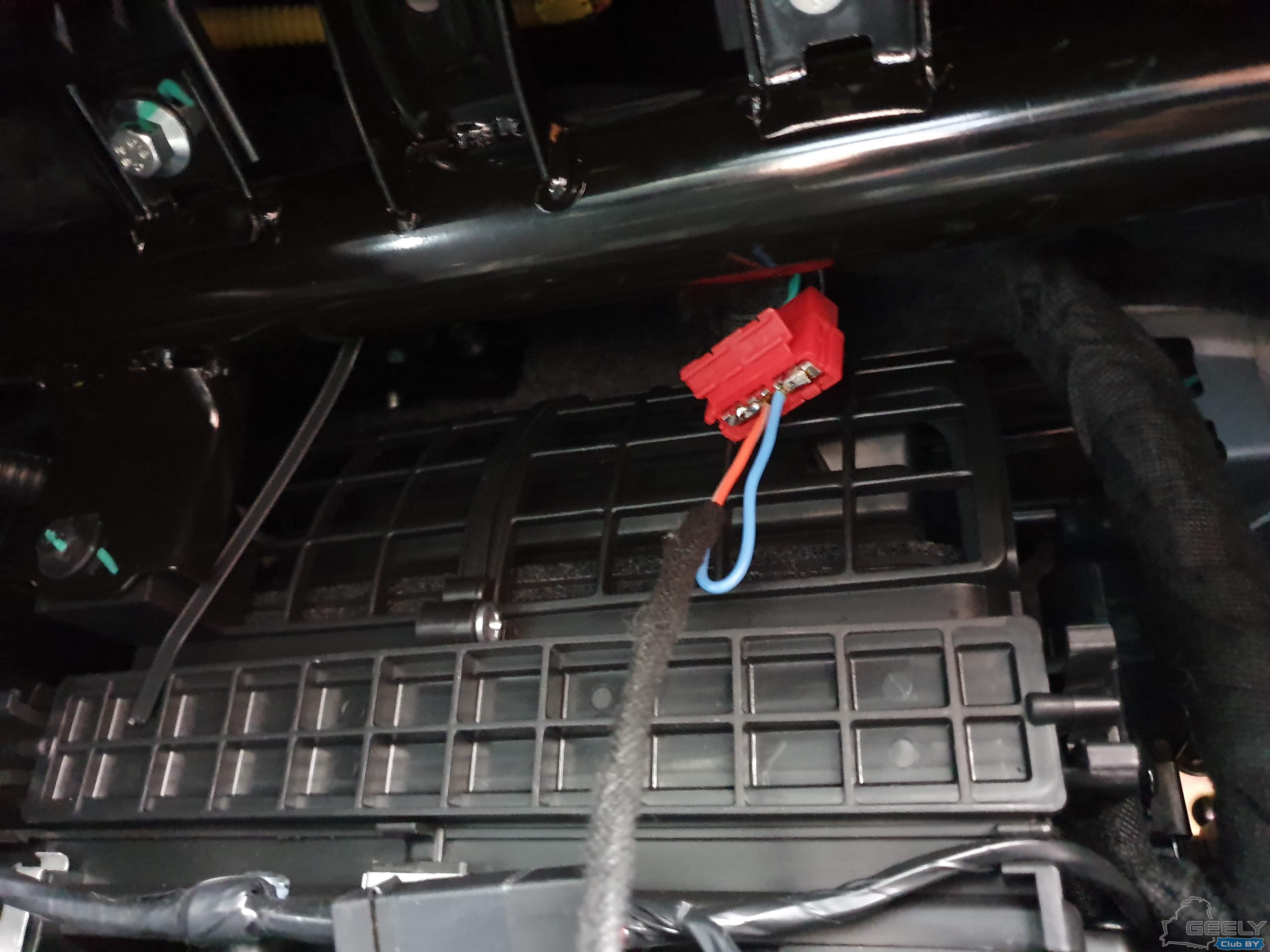

Сверху этого жгута, в ворсистой изоленте замотана разветвительная колодка красного цвета.
Разрезав изоленту это колодку можно немного освободить из жгута. Подковырнув ножом, открываем крышку колодки. Под ней два "краба" на 6 и 8 ног вставленных в контакты. К этим контактам сходятся зеленые и черные провода.
На контактах зеленых проводов при включении габаритов появляется +12V DC.
На черных постоянный минус "-".

Изготовил жгут.
Из колодки достал контакты, припаялся, вставил назад, замотал все на место.
Плафон и концевик брал у автора ветки Mr. Noise Mnk (за что ему большое спасибо :drinks: )



Аватара пользователя
kuzmichou
GEELYвод
Сообщения: 16
Стаж: 1 год 10 месяцев
Авто: Geely Emgrand X7 NL-4 2.0 6AT Luxury
Город: Минск

Re: Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящик

#24

Непрочитанное сообщение kuzmichou »


@Maxpan, просьба указать артикул ответной части плафона (фишки), который на фото с жёлтой гармошкой.

Или это просто ноунейм с Алика? Нашёл такой - он?
https://www.aliexpress.com/item/3280140 ... 140d0vru10

Выключателем размыкаете плюсовой провод?
Аватара пользователя
IGREK
Участник GEELY Club Belarus
Сообщения: 50
Стаж: 1 год
Авто: Geely Emgrand X7 NL-4 2.0
Город: Минск

Re: Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящик

#25

Непрочитанное сообщение IGREK »


Так при выключенном моторе (габаритах) света не будет?
Аватара пользователя
tas89
GEELYвод
Сообщения: 24
Стаж: 1 год 10 месяцев
Авто: EmgrandX7
Город: Минск

Re: Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящик

#26

Непрочитанное сообщение tas89 »


Разъём для плафона можно купить в Минске за вполне адекватные деньги:
https://belchip.by/product/?selected_product=37179
Аватара пользователя
Maxpan
GEELYвод
Сообщения: 13
Стаж: 2 года 7 месяцев
Авто: Emgrand_X7
Город: Минск

Re: Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящик

#28

Непрочитанное сообщение Maxpan »


IGREK писал(а): 30 янв 2021, 23:17 Так при выключенном моторе (габаритах) света не будет?
Да, будет только при включенных габаритах. Обычно, когда габариты не включены итак светло на улице и в салоне ;)
Аватара пользователя
kuzmichou
GEELYвод
Сообщения: 16
Стаж: 1 год 10 месяцев
Авто: Geely Emgrand X7 NL-4 2.0 6AT Luxury
Город: Минск

Re: Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящик

#29

Непрочитанное сообщение kuzmichou »


tas89 писал(а): 31 янв 2021, 01:27 И эти брал для концевика:
https://belchip.by/product/?selected_product=36688
Я выбрал эти:
1. 03225 Клемма ножевая неизолированная DJ622-D4.8A / розетка 4.8мм
https://belchip.by/product/?selected_product=03225
2. 29524 Клеммный изолятор DR187-32-23-15.5 / для розетки 4.8мм
https://belchip.by/product/?selected_product=29524
3. 16248 Разъём внутренний DJ7021-1.5-21 (18AWG 200mm) / розетка 2pin с контактами с шнуром 200мм
https://belchip.by/product/?selected_product=16248
Аватара пользователя
kuzmichou
GEELYвод
Сообщения: 16
Стаж: 1 год 10 месяцев
Авто: Geely Emgrand X7 NL-4 2.0 6AT Luxury
Город: Минск

Подсветка бардачка Geely Emgrand X7 NL-4. Установка отсутствующего плафона и выключателя подсветки перчаточного ящика

#30

Непрочитанное сообщение kuzmichou »

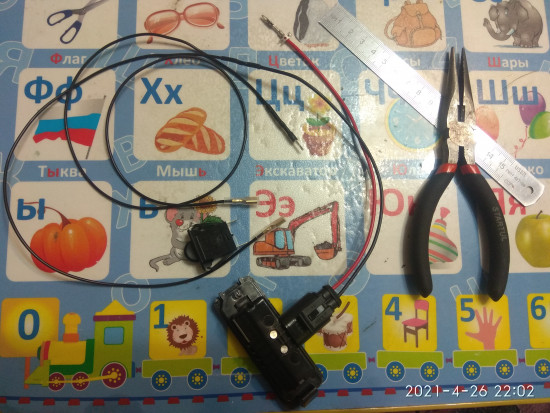

Итак, вчера успешно закончил установку подсветки. Вот по итогу понадобилось:
1. 03225 Клемма ножевая неизолированная DJ622-D4.8A / розетка 4.8мм
belchip.by/product/?selected_product=03225
2. 29524 Клеммный изолятор DR187-32-23-15.5 / для розетки 4.8мм
belchip.by/product/?selected_product=29524
3. 16248 Разъём внутренний DJ7021-1.5-21 (18AWG 200mm) / розетка 2pin с контактами с шнуром 200мм
belchip.by/product/?selected_product=16248
4. Клейкая тканевая лента типа Tesa, электроогнестойкая лента 15 м для кабельных жгутов, ширина 19мм
aliexpress.ru/item/400111…042311.0.0.36cd33edJkqWJW
5. Лампа бардачка
6. Концевой выключатель подсветки
7. Провод ПВАМ 0,75 (куплен 1 метр, порезан 60+40см)
pro100cable.by/provod-pvam-0-75
8. Контакт гнездовой (AMP-0962876) тип «мама» — 1шт.
pro100cable.by/kontakt-gn…ovoy-amp-0962876-tip-mama
pro100cable.by/search/node/13613
9. pin 0964269 (внутренний артикул магазина 13613a) — 1шт.
pro100cable.by
10. Термоусадочные кембрики (из набора или 5мм), чёрные
11. Паяльник, жидкий флюс, припой, кисточка, фен, бокорезы, линейка, утики, мультиметр, пару стяжек чёрных — всё это уже было у меня в наличии, разумеется.
пп.1-10 обошлись в BYN30-35, где-то около USD12-13

Если кому надо подробно, ищите моё пост на драйве2.
Maxpan - респект за на-водку на разъём!
