Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

Изменение и дополнения головных устройств автомобилей GEELY
Аватара пользователя
maxVE
Участник GEELY Club Belarus
Сообщения: 460
Зарегистрирован: 14 июл 2018, 18:40
2
Авто: Geely Atlas 2.4 Lux
Город: Витебск
Благодарил (а): 36 раз
Поблагодарили: 30 раз

Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#1

Непрочитанное сообщение maxVE » 21 ноя 2018, 21:25

Вот и настал тот день, когда магнитола от Atlas Comfort получила функционал магнитолы от Atlas Luxury
Сразу повторюсь, что для чудесного превращения нам необходимо разобрать сам блок управления магнитолой, впаять туда чип GPS, стабилизатор напряжения и разъем с антенной.

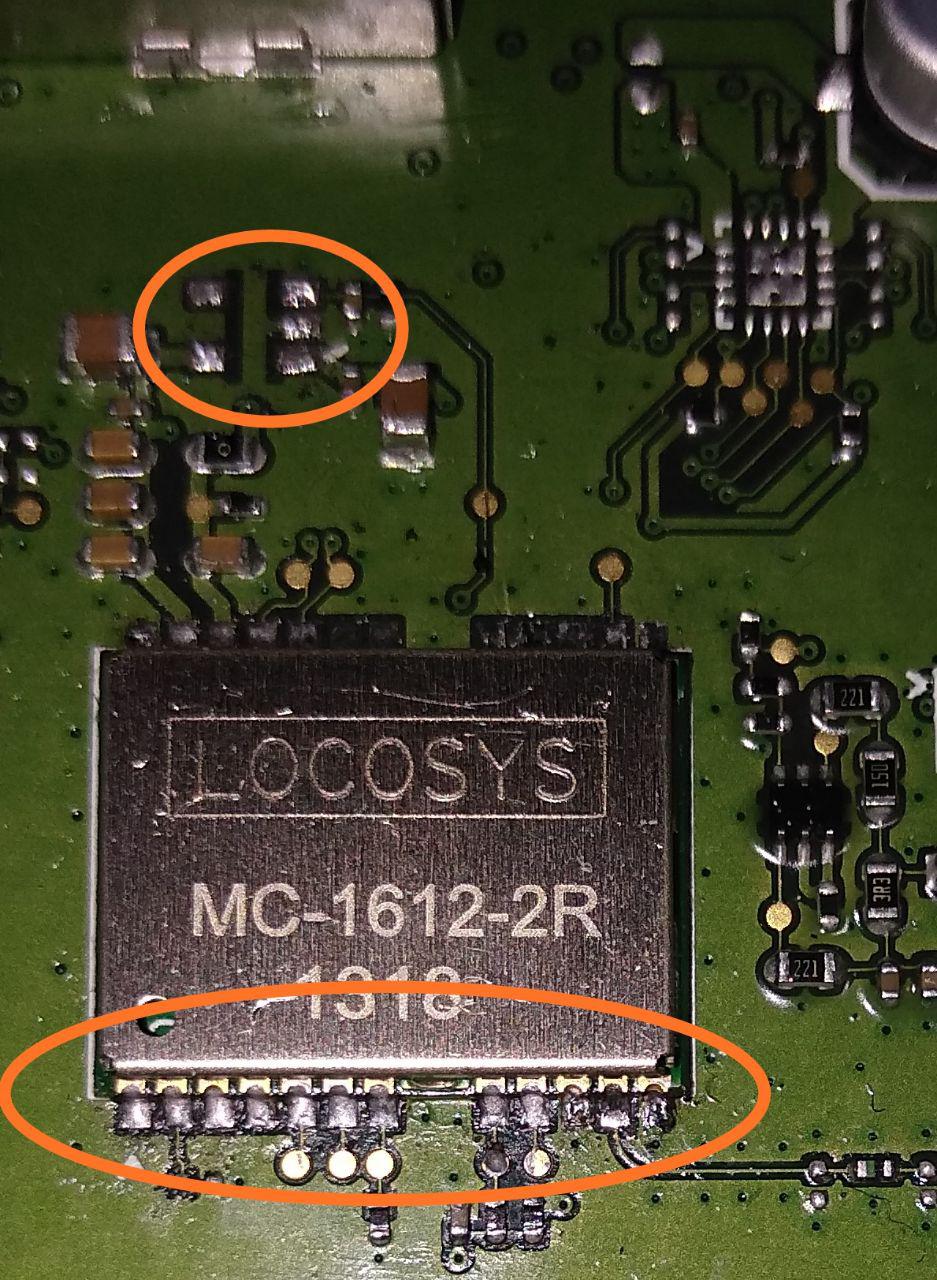

1. GPS - чип для нашей магнитолы MC-1612-2R
2. Разъем антенны на магнитолу Разъем
3. Пассивная антенна GPS антенна
4. Стабилизатор напряжения LP2980IM5-3.3/NOPB / 3.3В, 0.05А, SOT-23-5
5. Прямые руки Смотреть на прямые руки

Собрав воедино 1-5 пункты, приступаем.

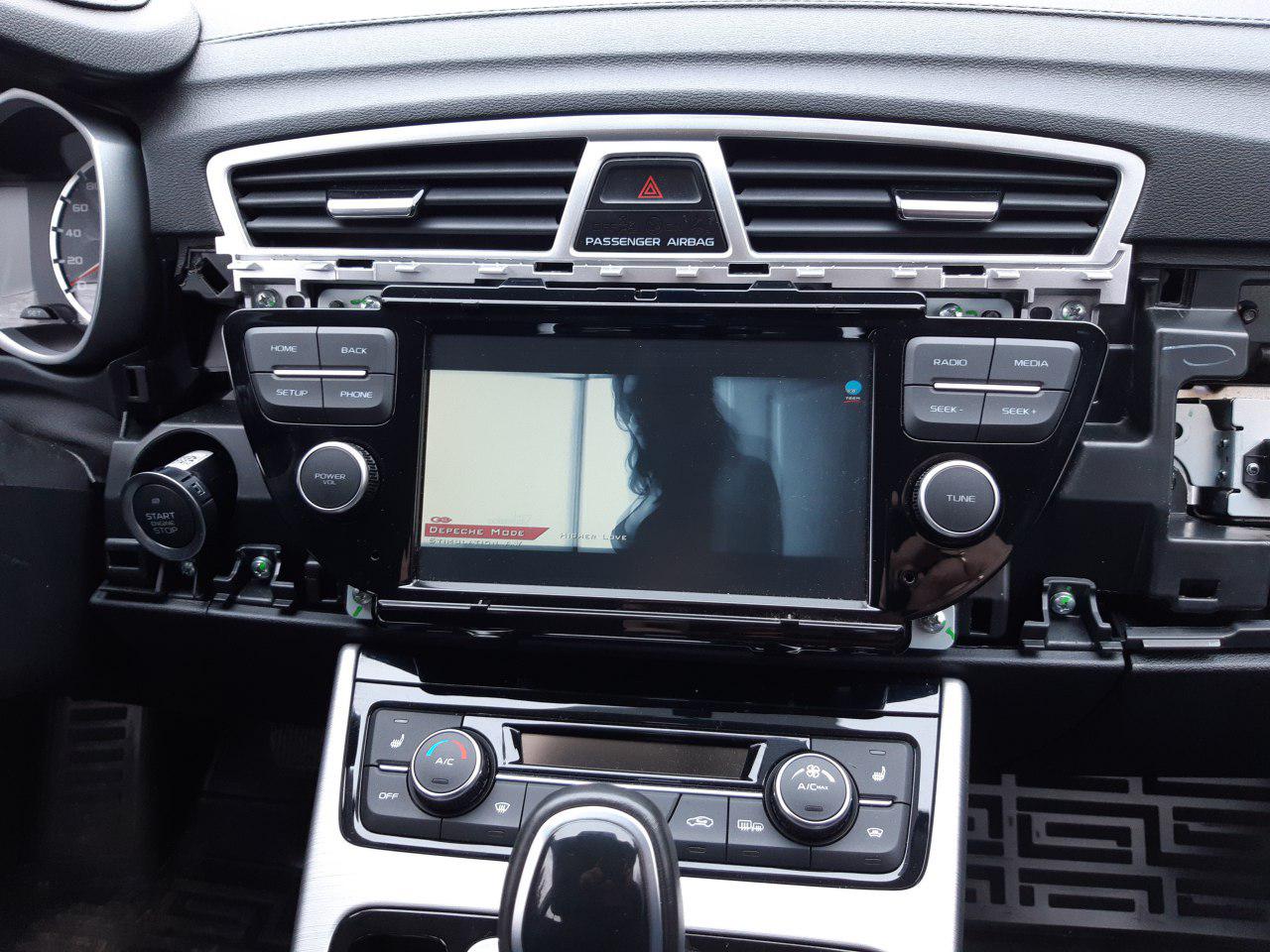

Снимаем пластик над бордачком

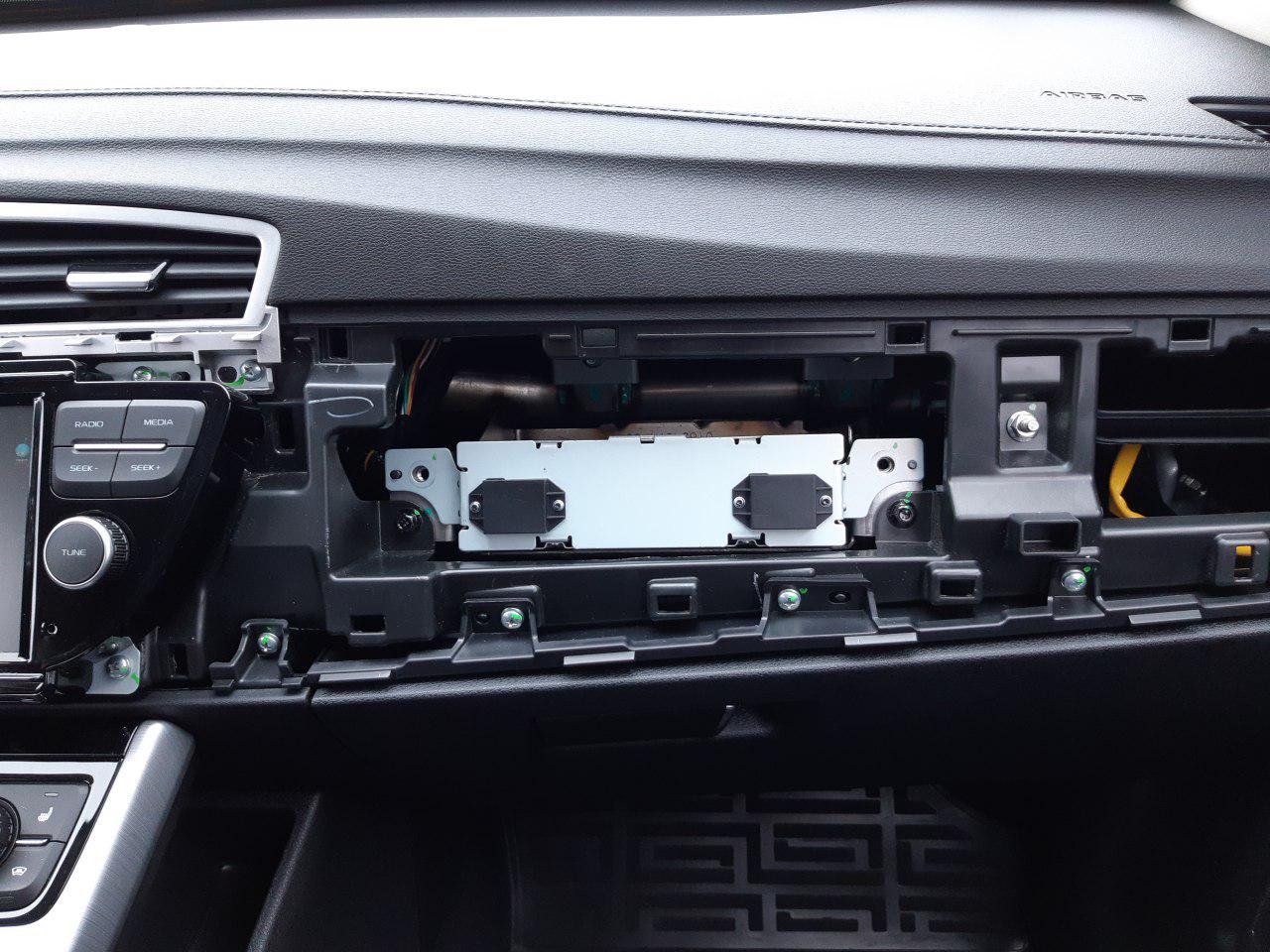

, откручиваем и извлекаем блок управления ГУ (магнитолой)

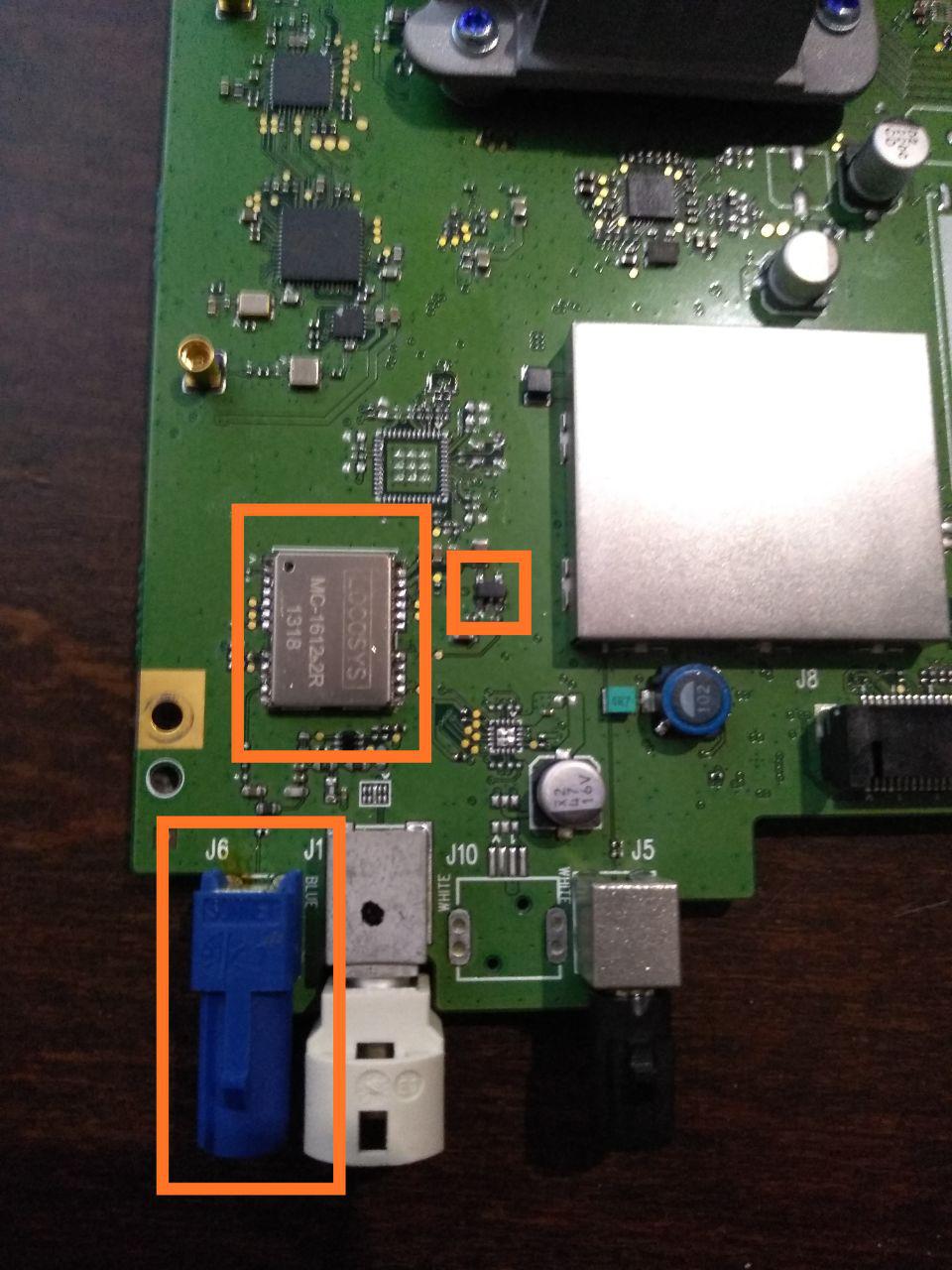

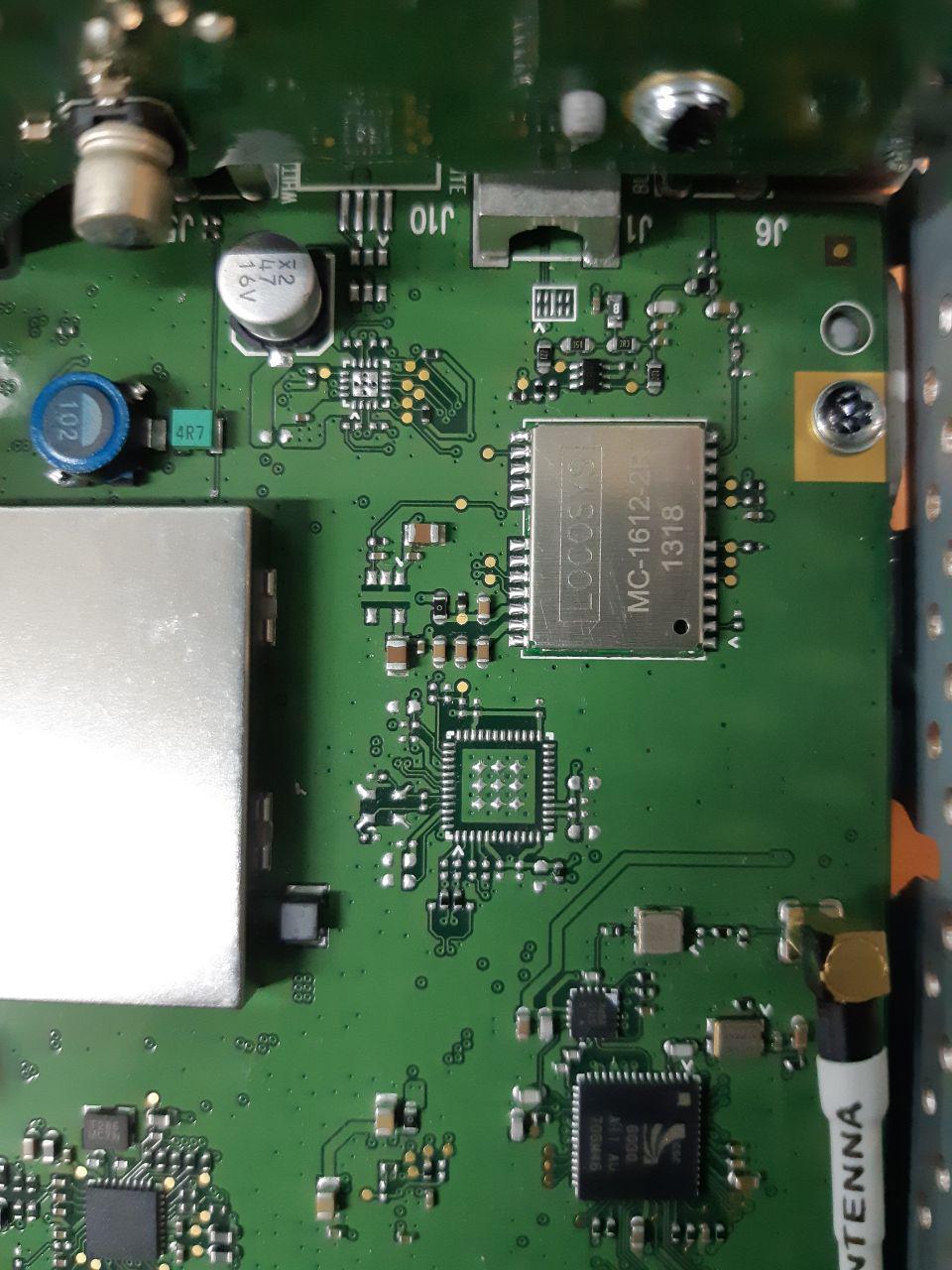

. Разбираем его и припаиваем пункту 1
, 2
, 4
. Собираем ГУ обратно, подключаем в новый разъем на плате нашу антенну 3, и радуемся жизни.

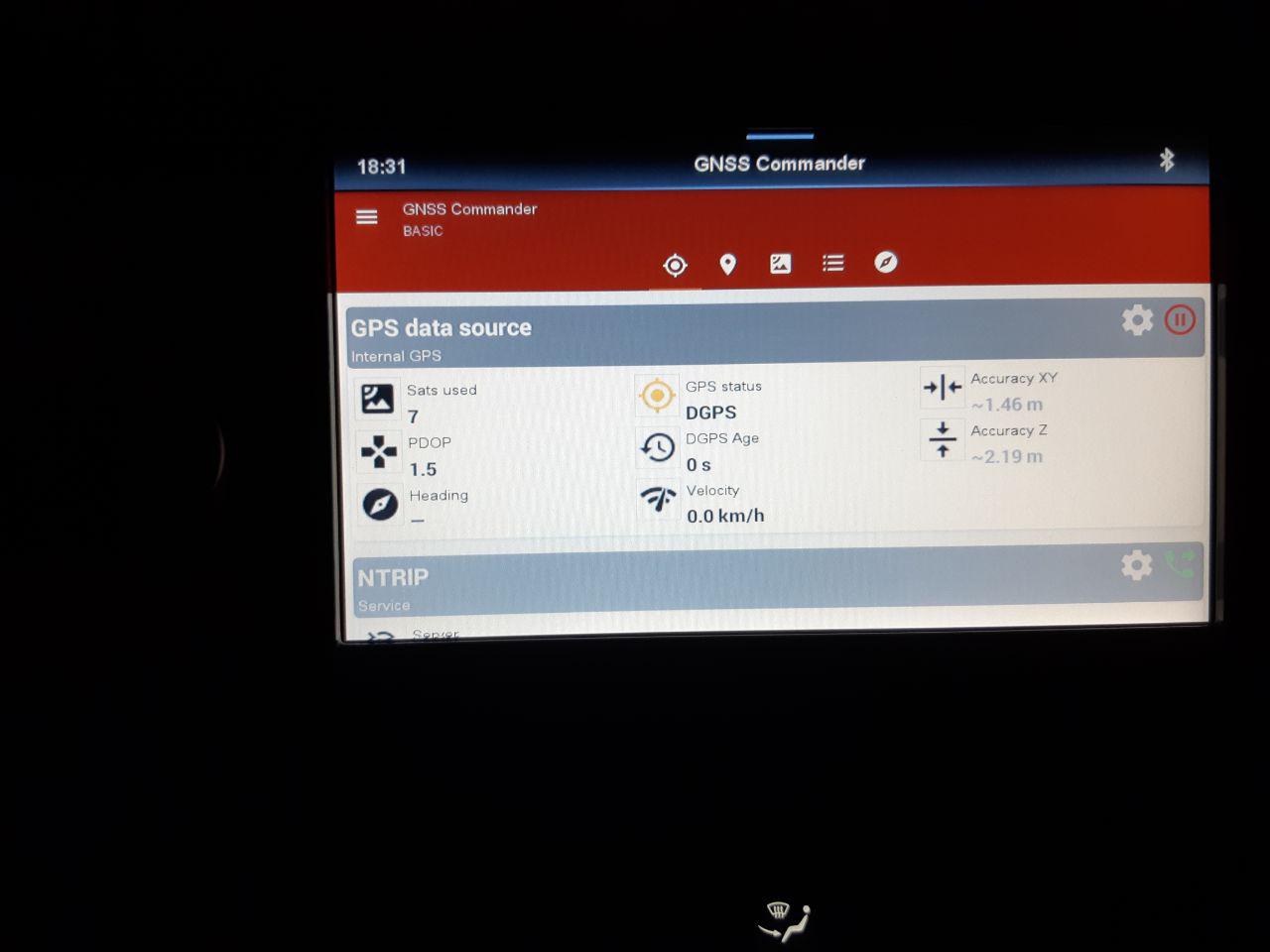

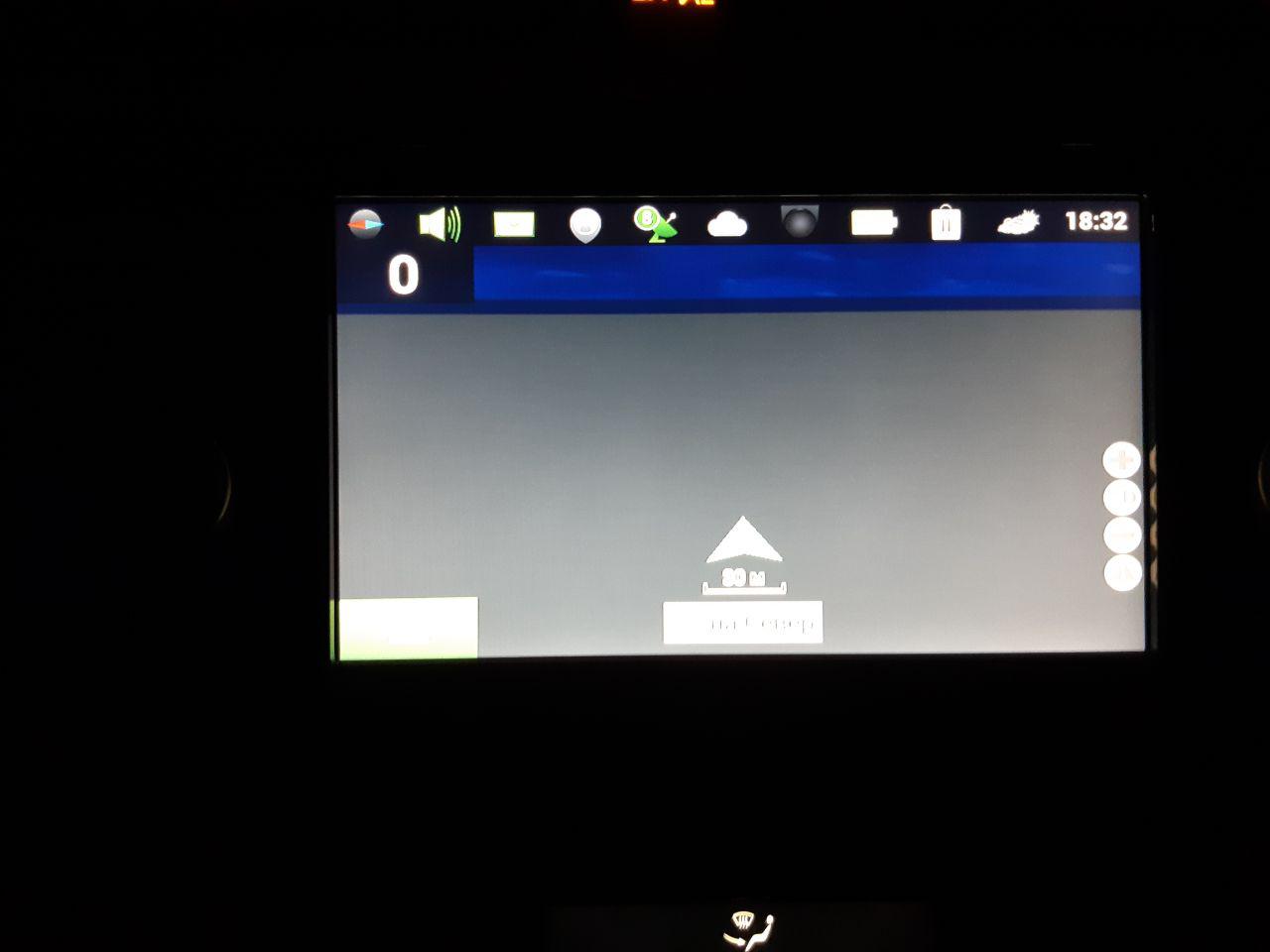

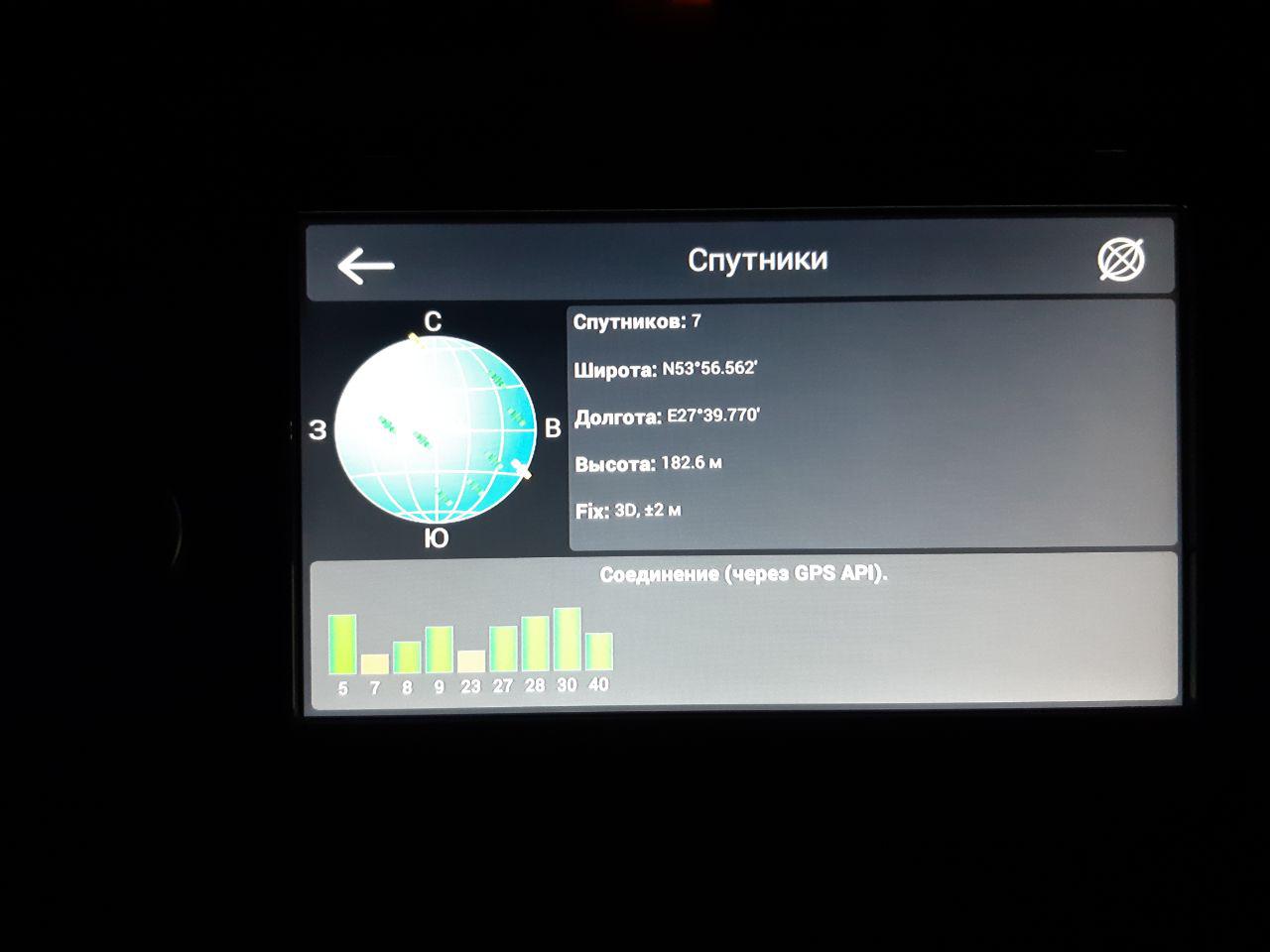

Таким образом, мы с Вами получаем полноценное ГУ, как на Люксовом Атласе.
photo_2018-11-21_18-32-57 (2).jpg
Отдельную благодарность выражаю ребятам, которые поверили в свои силы и в светлое будущее для своих ГУ, Саше из Минска, Володе из Бреста. Вы большие умницы. Благодаря вашей любознательности желающие получат отличную Люксовую бошку.

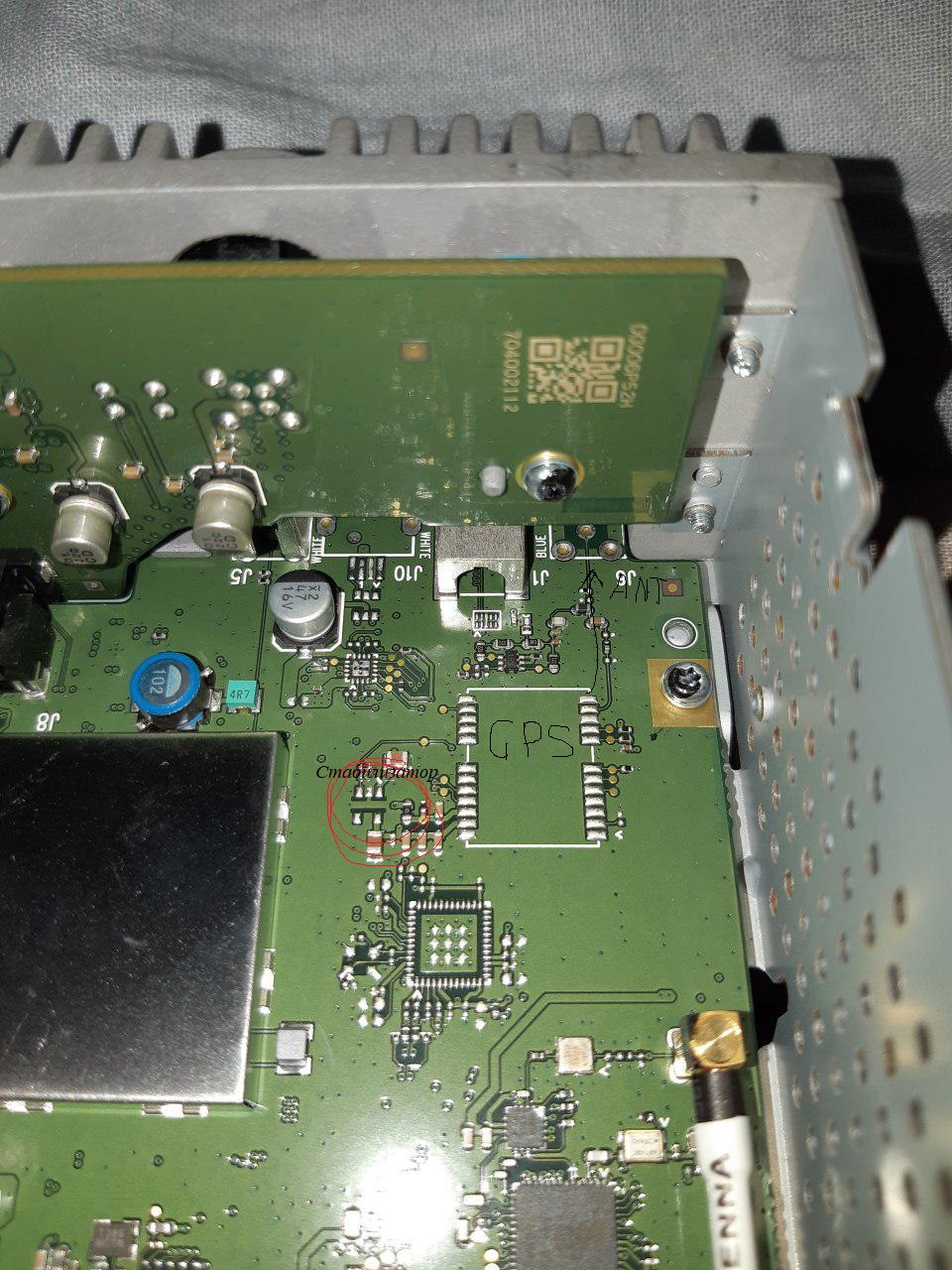

Паять СЮДА, смотреть скрины ниже

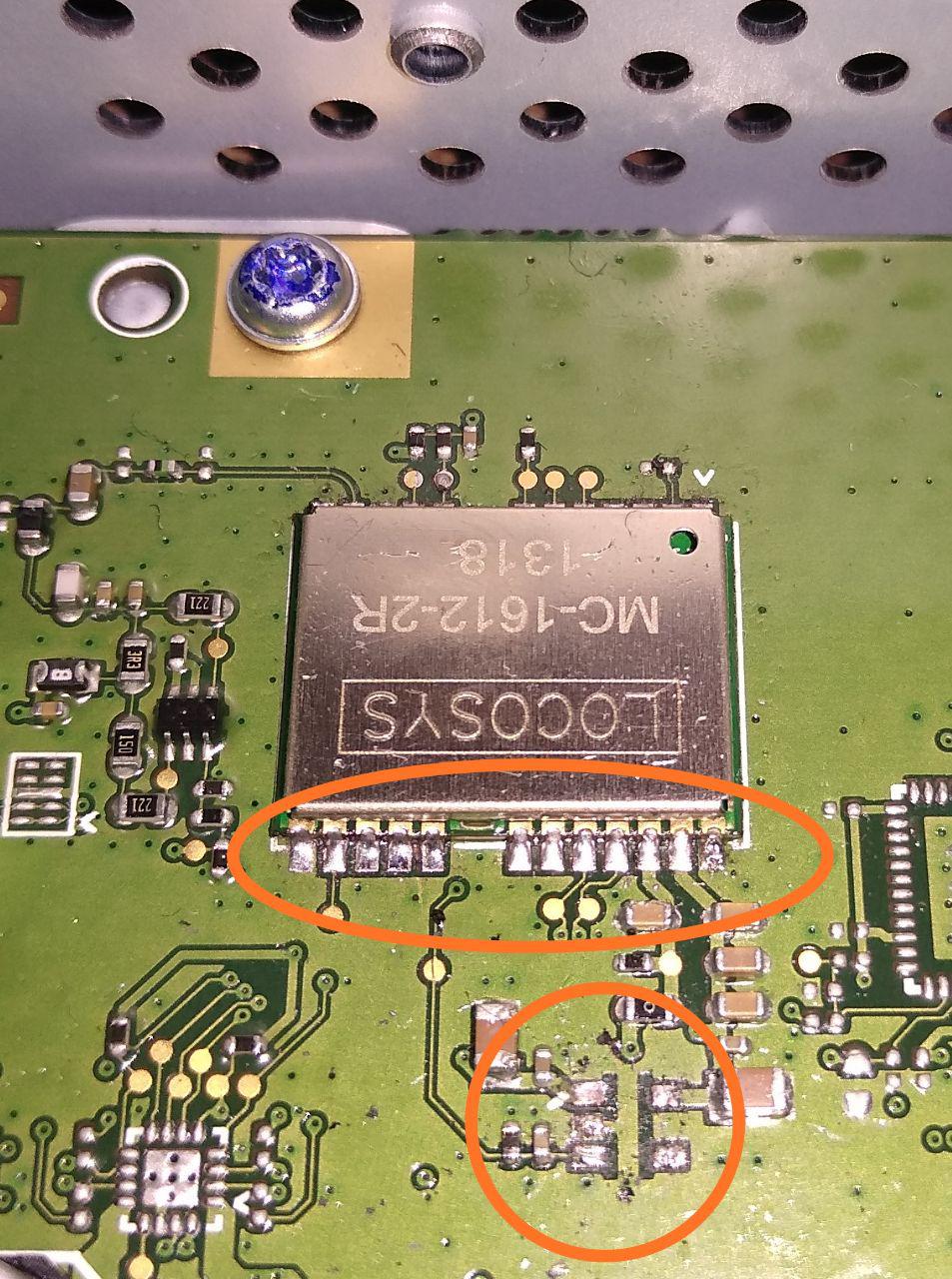

Ну а на закуску, смотрим, как делать нельзя. В результате рукожопства были уложаны пятаки для пайки, и сделана "коза". В итоге ГУ было мертвее мертвого. Но у умелых руках ГУ воосстановили и все сделали правильно.
Вложения



Аватара пользователя
Lelik
Участник GEELY Club Belarus
Сообщения: 230
Зарегистрирован: 10 авг 2018, 16:08
2
Авто: Geely Atlas 2.0 МКПП
Город: ***
Благодарил (а): 3 раза
Поблагодарили: 6 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Lux

#2

Непрочитанное сообщение Lelik » 21 ноя 2018, 21:33

Красавчики!!! Респектуха



Аватара пользователя
Lesha Belarus
Участник GEELY Club Belarus
Сообщения: 63
Зарегистрирован: 27 авг 2018, 10:17
2
Авто: Geely Atlas 2.0 комфорт
Город: Витебск
Благодарил (а): 1 раз
Поблагодарили: 3 раза

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Lux

#3

Непрочитанное сообщение Lesha » 21 ноя 2018, 21:43

Молодцы!!!



Аватара пользователя
Dimakash
Сообщения: 5
Зарегистрирован: 15 окт 2018, 11:55
2
Авто: Geely Atlas 2.0
Город: Минск

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Lux

#4

Непрочитанное сообщение Dimakash » 21 ноя 2018, 21:54

Супер.



Аватара пользователя
Бер
Участник GEELY Club Belarus
Сообщения: 160
Зарегистрирован: 15 сен 2018, 16:58
2
Авто: Geely Atlas 2.4 2WD Lux
Город: Михановичи
Благодарил (а): 1 раз
Поблагодарили: 4 раза

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#5

Непрочитанное сообщение Бер » 22 ноя 2018, 09:31

кулибиным УРА! УРА! УРА!



Аватара пользователя
aav1976
GEELYвод
Сообщения: 62
Зарегистрирован: 07 ноя 2018, 18:00
2
Авто: Geely Atlas 2.4 2WD AT Lux
Город: Карталы
Благодарил (а): 1 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#6

Непрочитанное сообщение aav1976 » 22 ноя 2018, 18:12

Молодцы! Даёшь добро в массы)))



Аватара пользователя
maxVE
Участник GEELY Club Belarus
Сообщения: 460
Зарегистрирован: 14 июл 2018, 18:40
2
Авто: Geely Atlas 2.4 Lux
Город: Витебск
Благодарил (а): 36 раз
Поблагодарили: 30 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#7

Непрочитанное сообщение maxVE » 23 ноя 2018, 08:09

Lelik писал(а):
23 ноя 2018, 07:25
rewsa писал(а):
22 ноя 2018, 22:54
хорошо , конечно, но не очень понятно. видно только куда припаивать модуль. а остальное? Да и панель как откручивать?
А так?

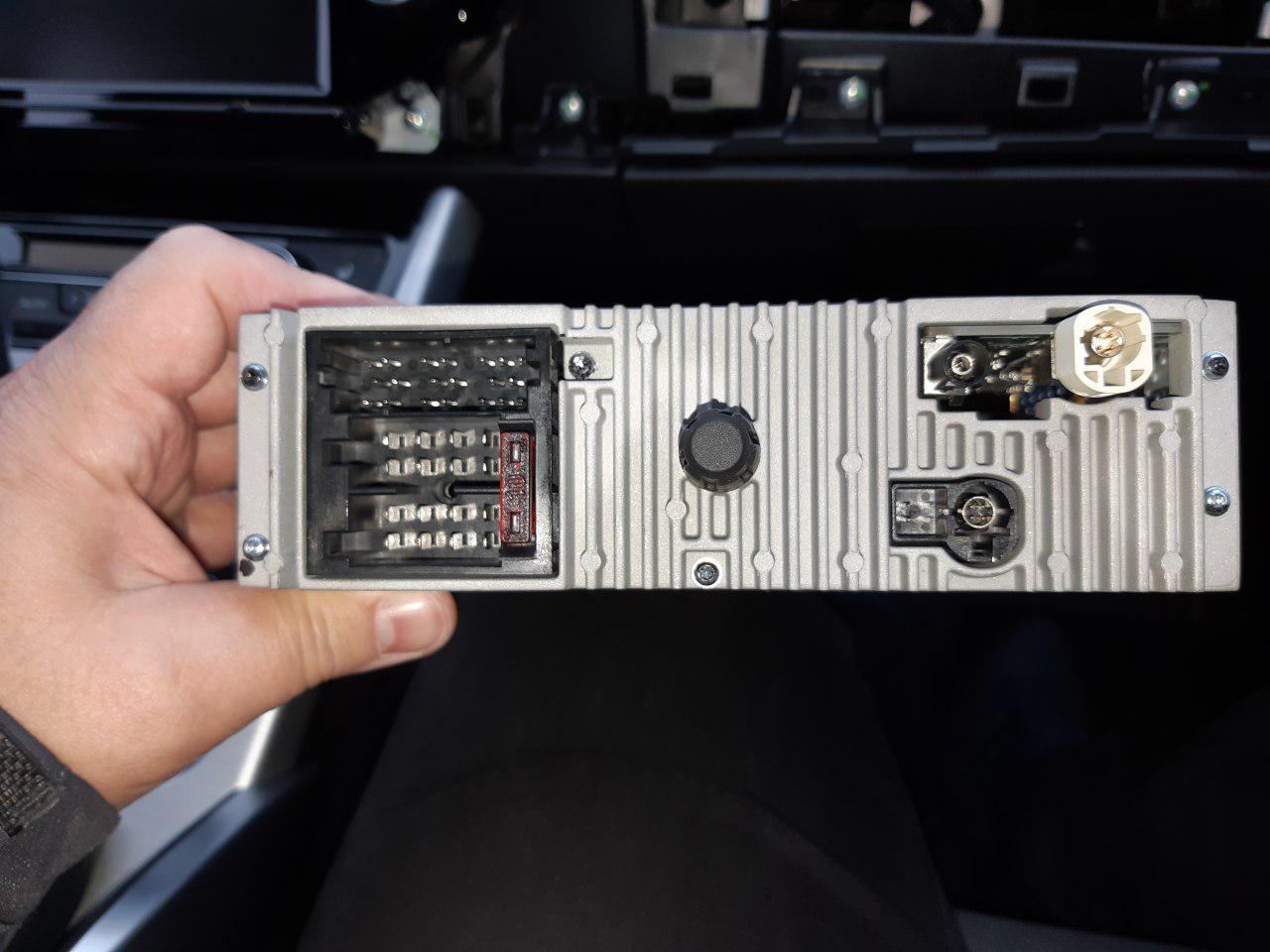

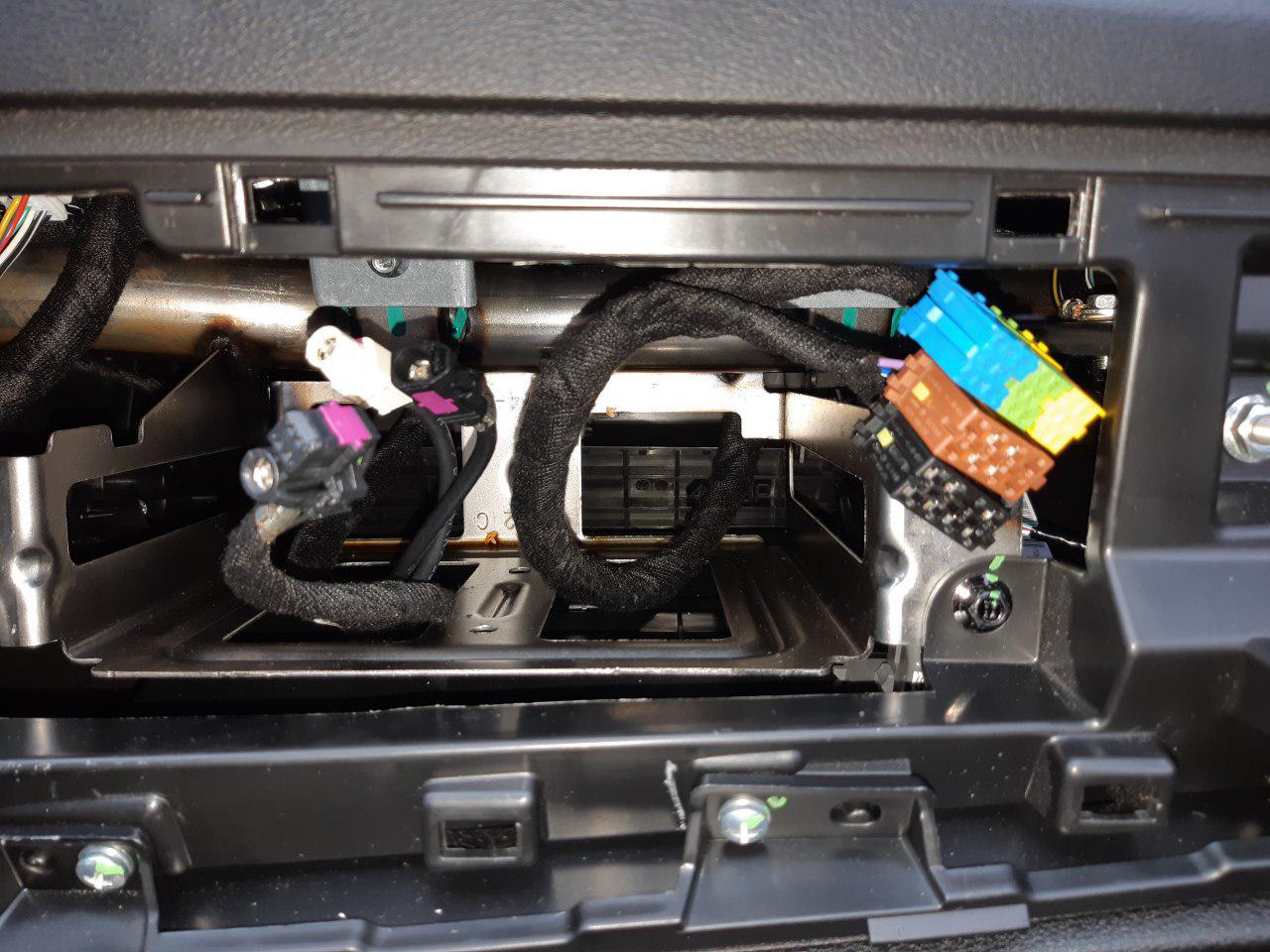

Леша, ты не прав немного. Антенна припаивается сзади магнитолы, на пустоту вмест разъема
Вложения



Аватара пользователя
Lelik
Участник GEELY Club Belarus
Сообщения: 230
Зарегистрирован: 10 авг 2018, 16:08
2
Авто: Geely Atlas 2.0 МКПП
Город: ***
Благодарил (а): 3 раза
Поблагодарили: 6 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#8

Непрочитанное сообщение Lelik » 23 ноя 2018, 08:19

maxVE писал(а):
23 ноя 2018, 08:09
Леша, ты не прав немного. Антенна припаивается сзади магнитолы, на пустоту вмест разъема
Все увидел.... спс. доходчиво
Если так, то ваще все как на стоке получается



Аватара пользователя
maxVE
Участник GEELY Club Belarus
Сообщения: 460
Зарегистрирован: 14 июл 2018, 18:40
2
Авто: Geely Atlas 2.4 Lux
Город: Витебск
Благодарил (а): 36 раз
Поблагодарили: 30 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#9

Непрочитанное сообщение maxVE » 23 ноя 2018, 08:43

Lelik писал(а):
23 ноя 2018, 08:19
maxVE писал(а):
23 ноя 2018, 08:09
Леша, ты не прав немного. Антенна припаивается сзади магнитолы, на пустоту вмест разъема
Все увидел.... спс. доходчиво
Если так, то ваще все как на стоке получается
Да, как на стоке, 1 в 1



Аватара пользователя
maxVE
Участник GEELY Club Belarus
Сообщения: 460
Зарегистрирован: 14 июл 2018, 18:40
2
Авто: Geely Atlas 2.4 Lux
Город: Витебск
Благодарил (а): 36 раз
Поблагодарили: 30 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#10

Непрочитанное сообщение maxVE » 23 ноя 2018, 21:47

rewsa писал(а):
23 ноя 2018, 20:23
1. модули gps по две штуки только продаются?
2. куда присоединять стабилизатор напряжения?
3. как открутить панель торпеды?
1-да

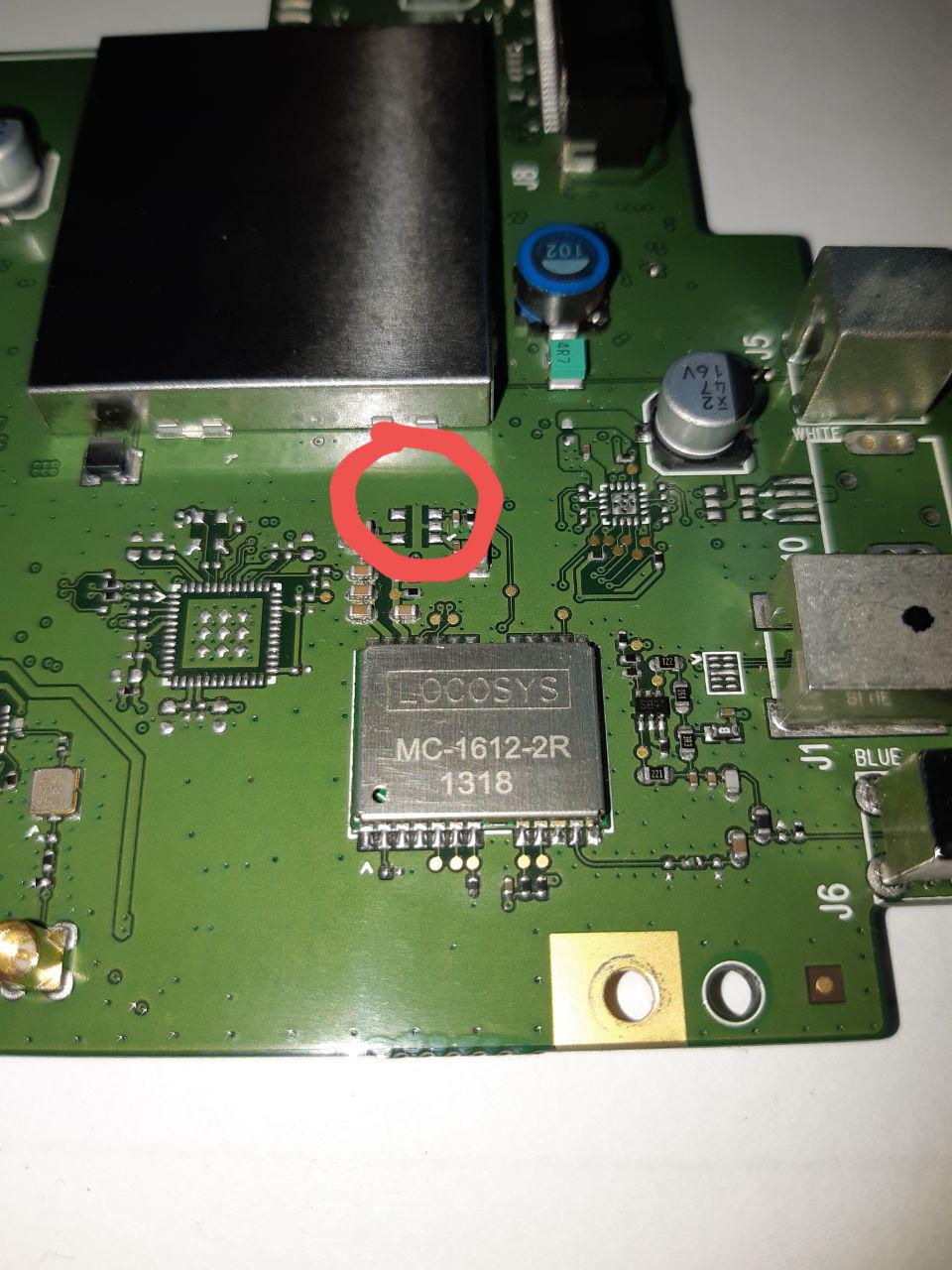

2- обведено красным
3-срава сбоку под крышкой 2 шурупа. подробнее есть в faq



Аватара пользователя
Lelik
Участник GEELY Club Belarus
Сообщения: 230
Зарегистрирован: 10 авг 2018, 16:08
2
Авто: Geely Atlas 2.0 МКПП
Город: ***
Благодарил (а): 3 раза
Поблагодарили: 6 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#11

Непрочитанное сообщение Lelik » 23 ноя 2018, 21:50

rewsa писал(а):
23 ноя 2018, 20:23
1. модули gps по две штуки только продаются?
2. куда присоединять стабилизатор напряжения?
3. как открутить панель торпеды?
Вы серьезно??
Если да, то вы к окулисту 💯%.
Там даже две картинки, даю наводку толстым красным маркером обведено.
А вот на одной даже буквами написано ....
Китаец продает по 2 чипа, кооперируйтесь или берите 2 шт., А потом на барахолку у нас на форуме.
Про торпеду было где то, там где шумка торпеды



Аватара пользователя
maxVE
Участник GEELY Club Belarus
Сообщения: 460
Зарегистрирован: 14 июл 2018, 18:40
2
Авто: Geely Atlas 2.4 Lux
Город: Витебск
Благодарил (а): 36 раз
Поблагодарили: 30 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#12

Непрочитанное сообщение maxVE » 24 ноя 2018, 10:18




Аватара пользователя
maxVE
Участник GEELY Club Belarus
Сообщения: 460
Зарегистрирован: 14 июл 2018, 18:40
2
Авто: Geely Atlas 2.4 Lux
Город: Витебск
Благодарил (а): 36 раз
Поблагодарили: 30 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#13

Непрочитанное сообщение maxVE » 24 ноя 2018, 16:10

Я даже не знаю, куда уж информативнее )))



Аватара пользователя
Sashokpgs Belarus
GEELYвод
Сообщения: 95
Зарегистрирован: 15 сен 2018, 13:32
2
Авто: Geely Atlas 2.4 2WD Comfort
Город: Минск
Благодарил (а): 2 раза
Поблагодарили: 1 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#14

Непрочитанное сообщение Sashokpgs » 24 ноя 2018, 17:42

rewsa писал(а):
24 ноя 2018, 16:39
maxVE писал(а):
24 ноя 2018, 16:10
Я даже не знаю, куда уж информативнее )))
а что тут информативного? фотки открученных деталей? Особенно первая фотка . на которой вообще все смазано. нужно указание ЧТО откручивать и ГДЕ.
Если не понятно как панель снять то в голову думаю лучше вообще не лезть)))



Аватара пользователя
Sashokpgs Belarus
GEELYвод
Сообщения: 95
Зарегистрирован: 15 сен 2018, 13:32
2
Авто: Geely Atlas 2.4 2WD Comfort
Город: Минск
Благодарил (а): 2 раза
Поблагодарили: 1 раз

Re: Модернизация ГУ Atlas Comfort в ГУ Atlas Luxury

#15

Непрочитанное сообщение Sashokpgs » 24 ноя 2018, 17:58

rewsa писал(а):
24 ноя 2018, 17:50
Sashokpgs писал(а):
24 ноя 2018, 17:42
rewsa писал(а):
24 ноя 2018, 16:39

а что тут информативного? фотки открученных деталей? Особенно первая фотка . на которой вообще все смазано. нужно указание ЧТО откручивать и ГДЕ.
Если не понятно как панель снять то в голову думаю лучше вообще не лезть)))
по существу есть что мяукнуть? вас не спросил куда мне лезть или не лезть...
По существу Вам писали выше, там всё понятно...но видимо не всем дано.
