Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов. Альтернативная магнитола

#1

Непрочитанное сообщение Nikitory »


Здравствуйте. Может у кого-нибудь есть информация по распиновке блока мультимедиа Geely Emgrand X7 NL-4?

Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 534
Стаж: 3 года 2 месяца
Авто: Geely Atlas 2.4
Город: Минск

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#2

Непрочитанное сообщение Mr. Noise Mnk »


Доступна такая таблица с распиновкой ГУ (мультимедиа) Geely Emgrand X7 NL-1 752004

Распиновка разъемов автомагнитолы NL-1 Geely Emgrand X7 (2013-2016):
СПИСОК >> Аксессуары, оборудование, запчасти >> Geely ATLAS PRO, Tugella, Coolray, Emgrand X7, Emgrand 7, GEELY GS

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Rafael-x7
GEELYвод
Сообщения: 46
Стаж: 2 года 2 месяца
Авто: Geely Emgrandx7
Город: Новый Уренгой Россия

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#3

Непрочитанное сообщение Rafael-x7 »


Это же предыдущая мультимедиа, вроде?
Аватара пользователя
Михаил628
Сообщения: 3
Стаж: 1 год 8 месяцев
Авто: Geely Emgrand x7 2.0 Flagship
Город: Ханты- Мансийск

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#4

Непрочитанное сообщение Михаил628 »


Здравствуйте, подскажите распиновку магнитолы Geely emgrand x7 2018 года
Аватара пользователя
Gribo4ek
Участник GEELY Club Belarus
Сообщения: 8
Стаж: 2 года 6 месяцев
Авто: Geely Emgrand X7 (Standart 1.8 М)
Город: Минск

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#5

Непрочитанное сообщение Gribo4ek »


Rafael-x7 писал(а): 31 дек 2019, 07:56 Это же предыдущая мультимедиа, вроде?
Нет, это новая.
Михаил628 писал(а): 20 янв 2020, 12:45 Здравствуйте, подскажите распиновку магнитолы Geely emgrand x7 2018 года
Что есть - уже предоставили. Распиновка выше на картинке - это блок управления, тот который внизу, над климатом. Распиновки шлейфа который идет на сам экран(планшет) верхний - такого насколько я знаю пока нету.
Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 534
Стаж: 3 года 2 месяца
Авто: Geely Atlas 2.4
Город: Минск

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#6

Непрочитанное сообщение Mr. Noise Mnk »

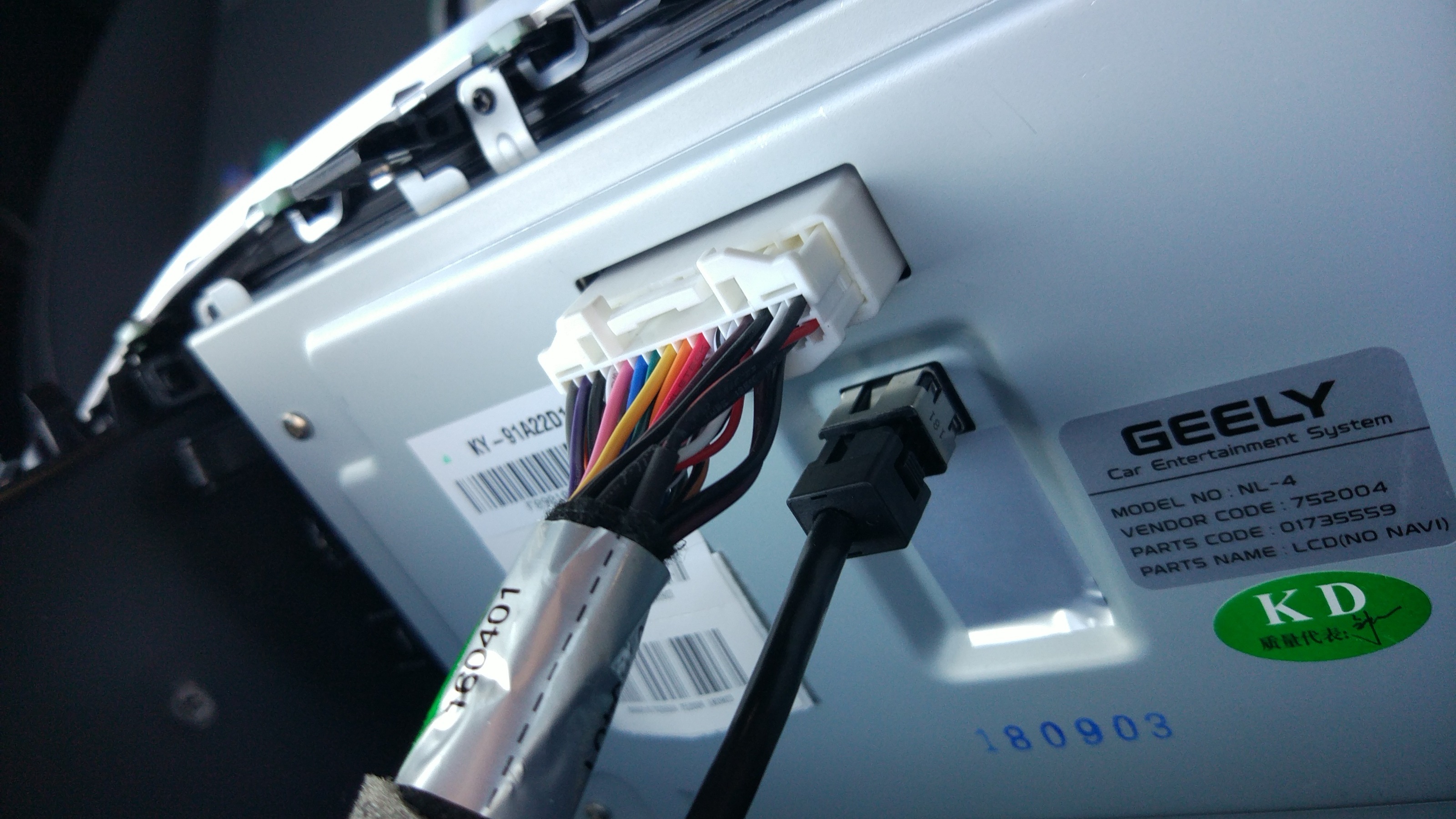

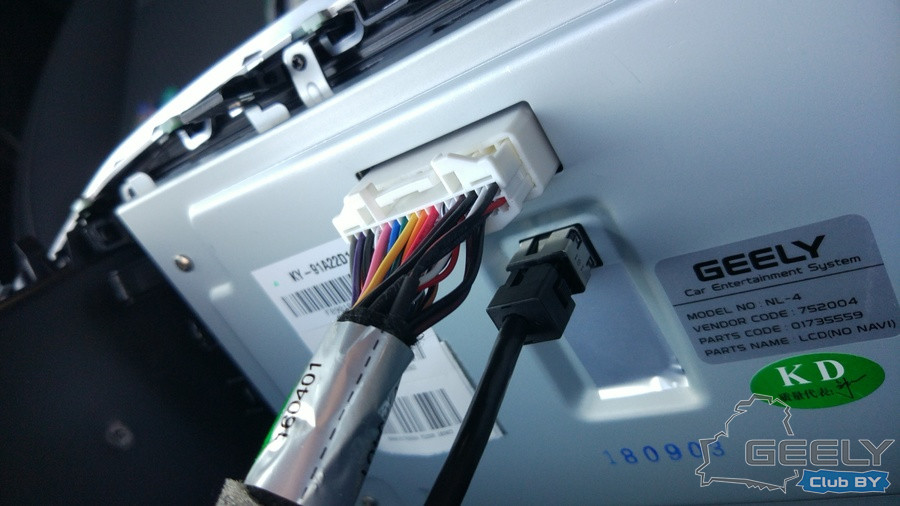

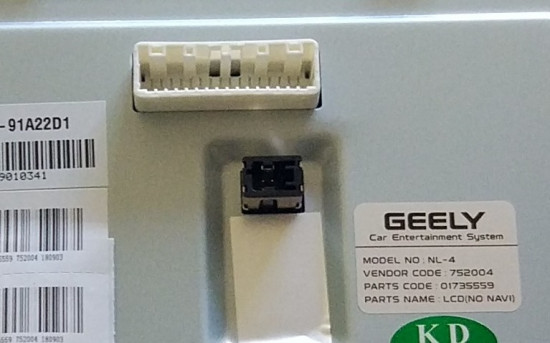

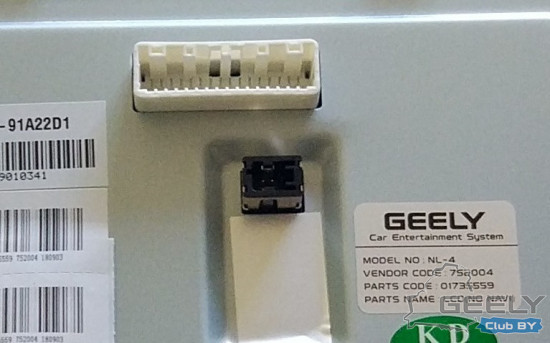

На фото с диаграммой и распиновкой разъемов ГУ Geely Emgrand X7 NL-4 есть разъем для шлейфа, который идёт на экран. Он обозначен буквой "F - Connecting wire of display screen".
К сожалению, обозначения пинов этого шлейфа пока не известны
СПИСОК >> Аксессуары, оборудование, запчасти >> Geely ATLAS PRO, Tugella, Coolray, Emgrand X7, Emgrand 7, GEELY GS

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
HuKoJIau
Сообщения: 4
Стаж: 1 год 11 месяцев
Авто: GEELY EX7 2.0
Город: Воронеж

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#7

Непрочитанное сообщение HuKoJIau »


Mr. Noise Mnk, Добрый день подскажите пожалуйста как снимается блок управления NL-4
Аватара пользователя
HuKoJIau
Сообщения: 4
Стаж: 1 год 11 месяцев
Авто: GEELY EX7 2.0
Город: Воронеж

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#8

Непрочитанное сообщение HuKoJIau »


MAIKOL, Блок контроллеров ( с "крутилками") имеется в виду ГУ NL-4
Аватара пользователя
HuKoJIau
Сообщения: 4
Стаж: 1 год 11 месяцев
Авто: GEELY EX7 2.0
Город: Воронеж

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#10

Непрочитанное сообщение HuKoJIau »


Maikol, ЧЕСТНО ГОВОРЯ не понял как воспользоваться рекомендацией - у климата панель прижата сильнее ,чем у монитора - побоялся сломать ее. Если можно немного подробнее о процессе снятия блока контроллера и блока управления климатом. С ув. Н.Н.
Аватара пользователя
Mr. Noise Mnk
Участник GEELY Club Belarus
Сообщения: 534
Стаж: 3 года 2 месяца
Авто: Geely Atlas 2.4
Город: Минск

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#11

Непрочитанное сообщение Mr. Noise Mnk »

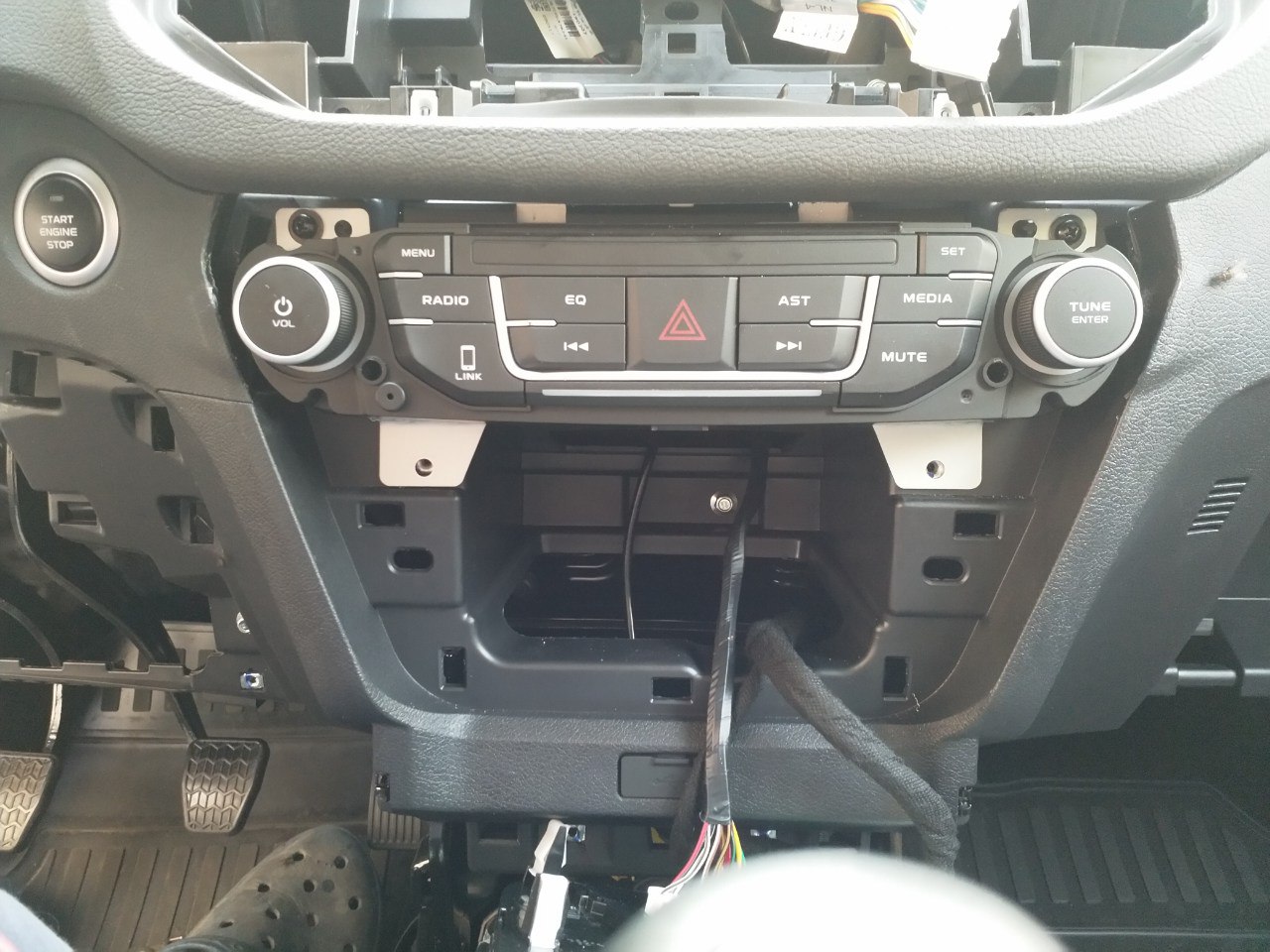

HuKoJIau, есть такая иллюстрация основания панели Emgrand X7 NL-4 со снятым климатом

СПИСОК >> Аксессуары, оборудование, запчасти >> Geely ATLAS PRO, Tugella, Coolray, Emgrand X7, Emgrand 7, GEELY GS

10 советов покупателю и дилеру! Что нужно знать при покупке Geely Atlas (Geely Emrgand X7, Geely Emrgand 7)?
Аватара пользователя
Cher67
GEELYвод
Сообщения: 90
Стаж: 2 года 4 месяца
Авто: Geely Emgrand X7 NL4
Город: Москва ЗелАО

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#12

Непрочитанное сообщение Cher67 »


Не появилось ещё ни у кого распиновки данного разъёма ГУ Geely Emgrand X7 NL-4 ? :?

Аватара пользователя
witales
Участник GEELY Club Belarus
Сообщения: 161
Стаж: 2 года 4 месяца
Авто: Coolray, RRS
Город: Минск

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#13

Непрочитанное сообщение witales »


А для чего она вам?
Аватара пользователя
Cher67
GEELYвод
Сообщения: 90
Стаж: 2 года 4 месяца
Авто: Geely Emgrand X7 NL4
Город: Москва ЗелАО

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#14

Непрочитанное сообщение Cher67 »


witales писал(а): 23 фев 2020, 19:22 А для чего она вам?
Для более быстрой замены ГУ, так как в "новом", переходная колодка другая (старого образца).

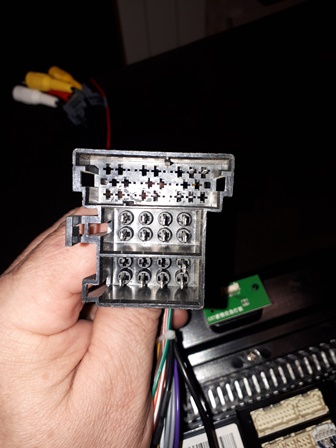

20200204_153602 (1).jpg
20200204_153602 (1).jpg (56.24 КБ) 1801 просмотр
Аватара пользователя
witales
Участник GEELY Club Belarus
Сообщения: 161
Стаж: 2 года 4 месяца
Авто: Coolray, RRS
Город: Минск

Распиновка ГУ Geely Emgrand X7 NL-4. Диаграмма разъемов и обозначение всех контактов выводов

#15

Непрочитанное сообщение witales »


В Х7 и в Атласе есть ГУ и есть монитор. В Атласе ГУ над бардачком, в Х7 над климатом (крутелка громкости это оно и есть). У этих ГУ стандартные ISO-шные разъемы (как у вас на первом фото #16). Т.е. можно без проблем подключить усилитель, процессор, AUX, video, камеру и т.п.
Разъем про который вы спрашивали (#14) - это как шлейф от ГУ к монитору. Врядли удастся найти его распиновку и что-то с ним сделать.

Если я правильно понимаю, то вам надо будет выбросить штатный монитор, вставить на его место новое ГУ, подключить новое ГУ к проводам идущим к штатному ГУ, штатное ГУ тоже можно выбросить, т.к. оно уже будет незадействовано. По итогу, у вас останется штатный монитор, провода идущие к нему, не работающие кнопки громкости.
Ответить
